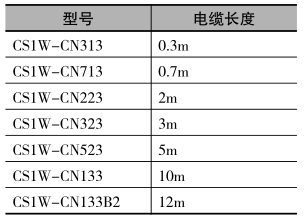

CS/CJ 系列 I/O 连接电缆

· 这些电缆上配有简易锁紧连接器。
· 上述电缆用于连接 CPU 机架与一个扩展机架或连接两个扩展机架。

· CJ 系列 I/O 连接电缆可将 CPU 机架上的 I/O 控制单元连接到一个扩展机架上的 I/O 接口单元或与两个扩展机架上的 I/O 接口单元连接。
· 安装机架并选择 I/O 连接电缆，I/O 连接电缆的总长度不得超过 12m。
· 如下图所示，每条 I/O 连接电缆必须连接在各自的机架上。 如果电缆没有正确连接，机架将无法工作。 ( “向上”指接近 CPU 单元的方向，而 “向下”则指远离 CPU 单元的方向。)

电缆连接

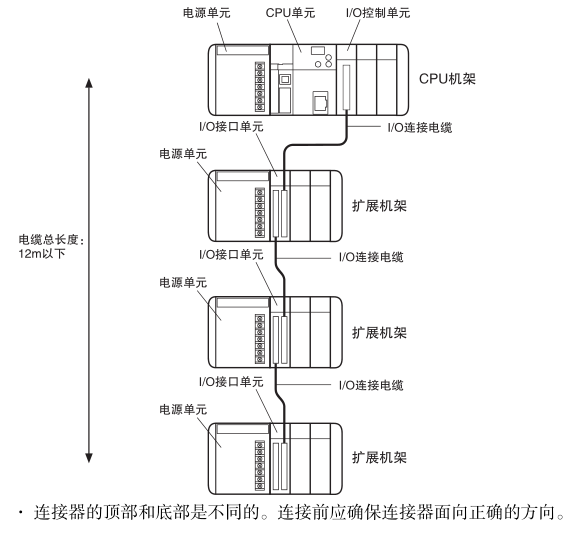

下图所示为机架的正确连接示例。 将简易锁紧连接器连接到 CJ 系列 CPU 机架上的 I/O 控制单元和 CJ系列扩展机架上的 I/O 接口单元。

连接简易锁紧连接器
按下连接器末端的锁扣，并插入连接器直至其锁定到位。 如果连接器没有完全插入，PLC 将无法正常运行。
若要拆下连接器，请按住锁扣并拉出连接器。

正确使用注意事项
· 使用带锁紧连接器的 I/O 连接电缆时，应在使用前确保连接器已牢牢锁住。
· 连接电缆前应先切断 PLC 的电源。
· 如果 I/O 连接电缆与机架断开，将出现 I/O 总线错误，从而导致 PLC 停止工作。 因此须确保连接器连接可靠。
· 连接扩展机架时，如果 I/O 连接电缆必须进行穿孔连接，则孔径需达到 63mm。
· 请勿过度弯曲 ( 即超出电缆本身的弯曲半径 ) 或拉扯 I/O 连接电缆。
· 电缆能承受最大 49N(11lbs) 的拉力，因此必须避免过度用力拉扯电缆。
· 切勿过度弯曲 I/O 连接电缆。 电缆的最小弯曲半径如下图所示

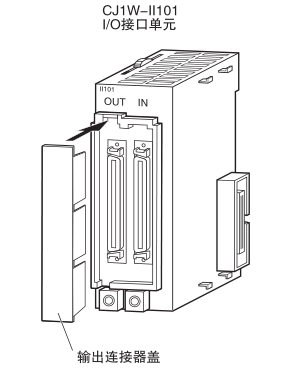

在最后一个扩展机架上的最后一个 I/O 接口单元上，应用密封盖盖住输出连接器 ( 左侧 )，以防灰尘进入。
