输入设备

选择或连接输入设备时使用下列信息作为参考。

DC 输入单元
可连接下列类型的 DC 输入设备。

AC 输入单元

安全使用注意事项

若在 AC 输入单元中使用簧片开关作为输入接点，则应使用允许电流值在 1A 以上的簧片开关。 若采用了允许电流值较小的簧片开关，流经的浪涌电流可能会导致接点熔断。

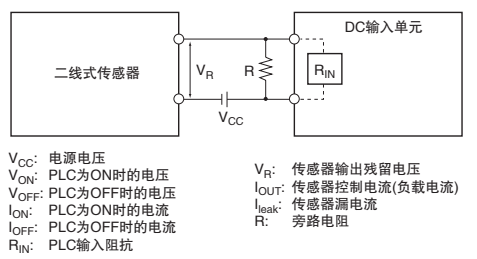

连接 DC 二线式传感器的注意事项

使用带 12/24VDC 输入设备的二线式传感器时，应检查并确认是否满足以下条件。 若无法满足这些条件，则可能导致运行错误。
· PLC 为 ON 时的电压和传感器残留电压间的关系：VON ≤ VCC － VR
· PLC 为 ON 时的电压和传感器控制输出 ( 负载电流 ) 之间的关系：
IOUT( 最小值 ) ≤ ION ≤ IOUT( 最大值 )
ION ＝ (VCC － VR － 1.5[PLC 内部的残留电压 ])/RIN
若 ION 小于 IOUT( 最小值 )，应连接泄放电阻 R。泄放电阻常数的计算方法如下：
R ≤ (VCC － VR)/(IOUT( 最小值 ) － ION)
功率 W ≥ (VCC － VR)2/R × 4[ 容许余量 ]
VCC： 电源电压
VR：传感器输出残留电压
ION： PLC 为 ON 时的电流
IOUT： 传感器控制电流 ( 负载电流 )
RIN：PLC 输入阻抗

 PLC 为 OFF 时的电流和传感器漏电流之间的关系：
IOFF ≥ Ileak
若 Ileak 大于 IOFF，则应连接泄放电阻。泄放电阻常数的计算公式如下。
R ≤ (RIN × VOFF)/(Ileak × RIN － VOFF)
功耗 W ≥ (VCC － VR)2/R × 4[ 允许余量 ]

有关传感器浪涌电流的注意事项
如果传感器在 PLC 启动后通电，则可能会出现输入错误。 因此请确定传感器通电后到达稳定运行所需的时间，并采取适当的措施，如在传感器通电后在程序中插入一个定时器延迟。

示例

在这个例子中，传感器的电源电压被用作 CIO 000000 的输入，并在程序中创建一个 100ms 定时器延迟(OMRON 接近传感器到达稳定所需的时间 )。 在定时器的完成标志变为 ON 后，CIO 000001 上的传感器输入会使输出位 CIO 000100 变为 ON。

输出配线注意事项

输出短路保护

如果与输出端连接的负载发生短路，则可能损坏输出部件和印刷电路板。 为防止上述情况发生，应在外部电路中增设一个保险丝 ( 保险丝容量约为额定输出的两倍 )。

晶体管输出残留电压

由于存在晶体管残留电压，TTL 电路不能直接与晶体管输出连接。 因此需要在两者之间连接一个上拉电阻和一块 CMOS 芯片。

输出浪涌电流

晶体管或晶闸管开关输出与浪涌电流较高的输出设备 ( 如白炽灯 ) 连接时，必须采取措施以防止晶体管或晶闸管受损。 可采用以下任意一种方法来降低浪涌电流。
