AC 电源单元

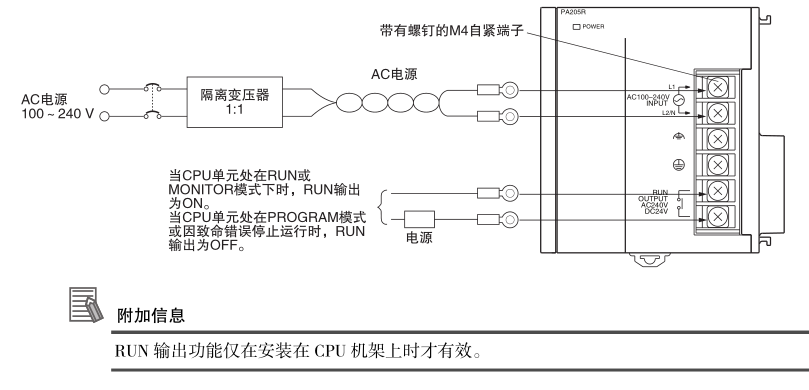

CJ1W-PA205R 电源单元

AC 电源
· 电源电压：100 ～ 240VAC
· 将电压波动保持在规定范围内

· 如果设备电源的一相接地，则应将该相连接到 L2/N 端子上。
隔离变压器
PLC内部干扰隔离电路可充分抑制电源线路中常见的噪声干扰，但通过连接1:1的隔离变压器可使PLC和大地之间的噪声干扰大幅减小。 切勿将变压器的次级线圈接地。
? 电源容量
对于 CJ1W-PA205R/PA205C 和 CJ1W-PA202，各机架允许的最大功耗分别为 100VA 和 50VA。但是当电源接通时，将会产生一个相当于峰值电流 5 倍或 5 倍以上的浪涌电流。
? RUN 输出
仅 CJ1W-PA25R 电源单元具有 RUN 输出。 CPU 单元在 RUN 或 MONITOR 模式下运行时，RUN 输出为
ON ； CPU 单元在 PROGRAM 模式或发生致命错误 ( 包括执行 FALS(007) 指令 ) 时，RUN 输出为 OFF。

RUN 输出可用于控制外部系统，例如在 PLC 未运行时切断外部系统电源的紧停电路。 ( 更多有关紧停电路的详情，请参阅 “5-1 故障安全电路”。

压接端子
电源单元上采用了带有螺钉的 M4 自紧端子。

正确使用注意事项

· 请使用压接端子进行配线。
· 请勿用绞合的裸线直接连接端子。
· 将端子台螺钉紧固至 1.2N·m 扭矩。
· 使用下列尺寸的圆型压接端子 (M4)。
· AC 电源的压接端子

安全使用注意事项

· 所有电源单元都应使用同一个外部电源作为输入源。
· 配线完成前，请勿撕去单元顶部的保护标签。该标签可在配线时防止线头和其它异物进入单元。
· 配线完成后，切勿忘记撕去电源单元顶部的保护标签， 否则会妨碍空气流通影响散热效果。

DC 电源

CJ1W-PD025 电源单元

DC 电源
电源电压：24VDC 将电压波动保持在规定范围内。

电源容量
每个机架的最大功耗为 50W(CJ1W-PD025)/35W(CJ1W-PD022)。但是当电源接通时，将会产生一个相当于峰值电流 5 倍或 5 倍以上的浪涌电流。
 CJ1W-PD022 非隔离型电源单元的使用注意事项

电源单元上采用了带有螺钉的 M4 自紧端子。
正确使用注意事项
· 请使用压接端子进行配线。
· 请勿用裸绞合线直接连接端子。
· 将端子台螺钉拧紧至 1.2N·m 扭矩。
· 使用下列尺寸的压接端子 (M4)。

安全使用注意事项

.对电源端子配线时，切勿将正负极接反。
· 所有电源单元都应使用同一个外部电源作为输入源。
· 配线完成前，请勿撕去单元顶部的保护标签。该标签可在配线时防止线头和其它异物进入单元。
· 配线完成后，切勿忘记撕去电源单元顶部的保护标签， 否则会妨碍空气流通影响散热效果。

接地要求

· 为避免电击，应在接地端子 (GR:  ) 上接一根 AWG14 接地线 ( 截面积不小于 2mm 2 )，接地电阻必须小于 100Ω。
· 线路接地端子 (LG： ) 即噪声滤波中性端。当噪声或电气冲击成为引发系统错误的重要因素时，则应将 LG 端子与 GR 端子短接在一起接地，且接地电阻必须小于 100Ω。
· 接地线长度不得超过 20m。
· 为避免受到安装环境(如控制柜)的噪声干扰，CJ系列PLC在设计上就保证了与安装面完全隔离(分开)。
· PLC 的接地线不得与其它设备共用或与建筑物的金属结构连接。 下图所示的配置可能会引起误动作。

压接端子
电源单元上采用了带有螺钉的 M4 自紧端子。

正确使用注意事项
· 请使用压接端子进行配线。
· 请勿用裸绞合线直接连接端子。
· 将端子台螺钉拧紧至 1.2N·m 扭矩。
· 使用下列尺寸的压接端子 (M4)。

DC 电源的压接端子

报警输出

带更换通知功能的电源单元可执行报警输出。 将报警输出连接到 PLC 的输入单元或外部 LED 指示灯，以便在需要更换电源单元时发出通知。

 CJ1W-PA205C 电源单元

输出规格
· ON( 正常 )：至少 6 个月无需更换电源单元。
· OFF： 6 个月内需更换电源单元。
· 晶体管集电极开路输出。
· 最大开关容量：30VDC/50mA 以下。
· ON：残留电压 2V 以下，OFF：漏电流 0.1mA 以下。

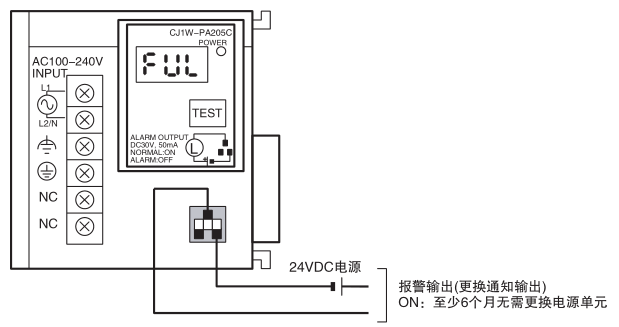

 配线
建议使用以下线规

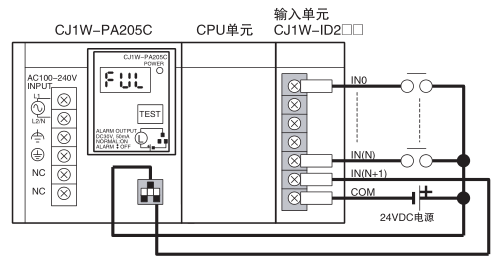

 PLC 输入单元配线示例
将 24VDC 电源的正极端子连接到输入单元公共端 (COM) 端子。

将 24VDC 电源的负极端子连接到输入单元公共端 (COM) 端子。

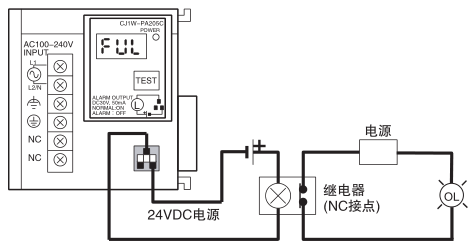

外部显示设备连接示例
报警输出 ( 更换通知输出 ) 为 NC 接点。 因此如下图所示，可通过 NC 接点或其它方法来连接报警输出，以点亮错误指示灯或 LED 显示灯。

注 若 PLC 电源发生故障，则 PL 显示灯也将点亮。

安全使用注意事项

. 报警输出电缆要远离电源线路及高压线路。
· 请勿对报警输出施加超过额定值的电压或连接超过额定值的负载。
