注意事项

使用 CJ2H-CPU6@-EIP 或 CJ2M-CPU3@ 的内置 EtherNet/IP 端口时，应遵照以下注意事项。

 基本安装注意事项

· 安装 Ethernet 系统时，请务必确保按照 ISO 8802-3 规范进行。尝试安装前，必须获取这些规范文件，并确保已对其进行了充分理解。
· 除非在通信系统安装方面具备丰富的经验，否则强烈建议聘请专业人员进行系统的安装作业。
· 请勿在干扰源附近安装 Ethernet 设备。 若无法避免噪音干扰环境，则请采取必要的抗干扰措施，如在接地金属盒中安装网络部件或在系统中使用光缆。
· 安装包含信息系统和控制系统的 EtherNet/IP 网络时，可能会因标签数据链接导致通信负载过大。因此，我们建议另行配置网络以使通信不会受到负载影响。 例如，在与信息网络分离的区段中安装标签数据链接。

有关铺设双绞线电缆时的注意事项

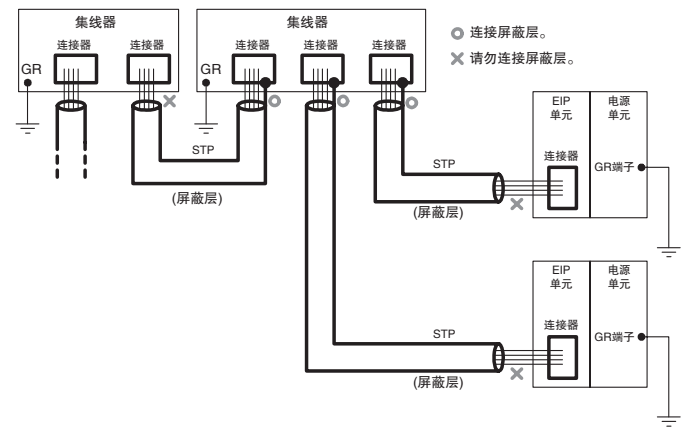

· 若接地回路中采用了不正确的屏蔽连接或接地方式，反而会降低抗干扰性能。 请按下图所示将屏蔽层在同一处接地。
· 请勿连接 CPU 单元处的连接器屏蔽层。
· 如果电缆连接了两台集线器，则仅需在电缆一端连接屏蔽层。

· 连接开关集线器和 CPU 单元时，切实按下电缆连接器直至其锁定到位。
· 请勿将双绞线电缆与高压线一同铺设。
· 请勿在会产生噪声干扰的设备附近铺设双绞线电缆。
· 请勿在高温或高湿环境中铺设双绞线电缆。
· 请勿在污垢、灰尘、油雾或其它污染物过度积聚的环境中铺设双绞线电缆。

Ethernet 连接器

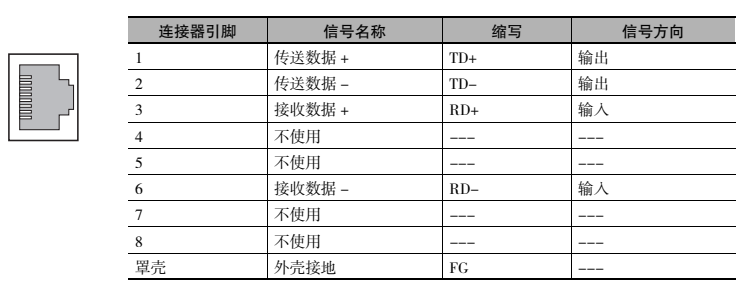

Ethernet 双绞线电缆用连接器的标准及规格如下所示。
· 电气规格： 符合 IEEE802.3 标准。
· 连接器结构： RJ45 8 针模块连接器 ( 符合 ISO 8877 标准 )

连接电缆

正确使用注意事项

· 连接或断开双绞线电缆前，请先将 PLC 电源切断。
· 如下图所示，应预留足够的空间以保证双绞线电缆有充分的弯曲半径。

1. 铺设双绞线电缆。
2. 将电缆连接到开关集线器。 按入电缆，确保其锁定到位。

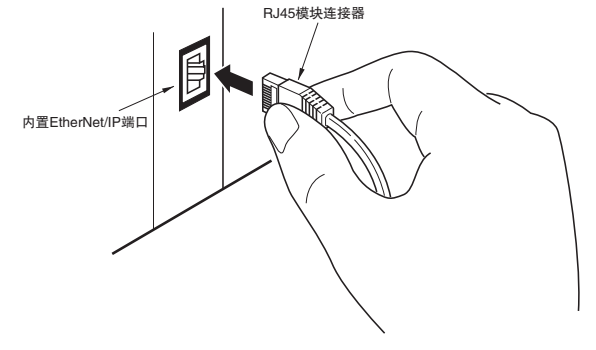

3. 将双绞线电缆连接到 CPU 单元内置 EtherNet/IP 端口的连接器。 请务必确保连接开关集线器和Ethernet 端的连接器锁定到位。
