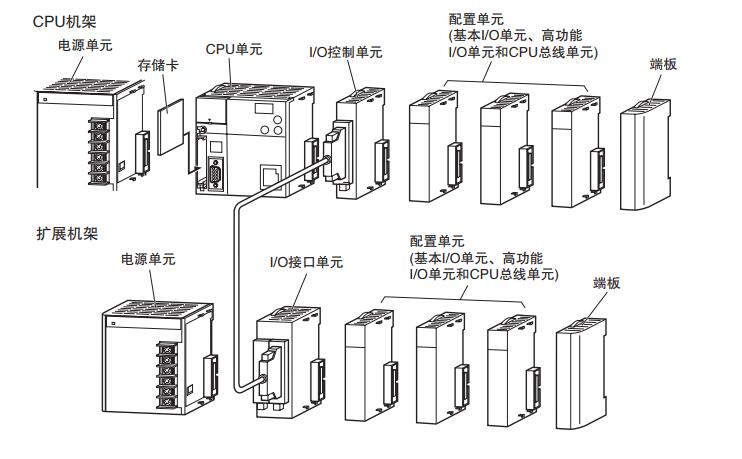

CPU 机架CPU 机架由 CJ2 CPU 单元、CJ 系列电源单元、CJ 系列配置单元 ( 基本 I/O 单元、高功能 I/O 单元、CPU总线单元 ) 和CJ 系列端板组成。CJ1 和CJ2 CPU 单元使用相同的 CJ 系列电源单元和CJ 系列配置单元,且连接 CJ 系列 * 扩展机架需要使用 I/O 控制单元。存储卡为可选件。
* 所有的 CJ 系列单元均可用作配置单元,但只有专用于支持 CJ2 CPU 单元的配置单元才可访问 CJ2 CPU 单元 I/O 存储区的扩展部分(如A960~A1471、A10000~A11535和EM组D~18)。仅下列CJ1单元专用于支持CJ2 CPU单元。
· EtherNet/IP 单元:CJ1W-EIP21
· 位置控制单元:CJ1W-NC214、CJ1W-NC234、CJ1W-NC281、CJ1W-NC414、CJ1W-NC434、CJ1W-NC481 和CJ1W-NC881
· 模拟量输入单元:CJ1W-AD042
· 模拟量输出单元:CJ1W-DA042V
· 串行通信单元:CJ1W-SCU22、CJ1W-SCU32 和 CJ1W-SCU42
扩展机架CJ 系列扩展机架可连接至 CPU 机架或其它 CJ 系列扩展机架。 扩展机架由 I/O 接口单元、电源单元、基本 I/O 单元、高功能 I/O 单元、CPU 总线单元和端板组成。
