      锅炉供换热系统，举洗浴中心来说，主要包括：淋浴系统、池注系统、热源系统、地热系统、汗蒸系统等。从控制上又可以细分为水箱制控（高温水箱、恒温水箱、温泉水箱、冷水水箱）；变频压力控制：水压控制、地热压力、地热二期压力（压力控制主要由控制器PID控制，实时自动调节），以及液位、温度、阀门开关等控制。

除此之外还需要友好的人机交互，人机界面HMI需要满足：
● 画面上有流程图，实际位置安装图，示意图，可以实时显示温度、压力、液位值、阀门、电机开关状态等。可以手动自动控制整个系统，可以更改参数，可以显示报警信息。
●  电脑上可以监控整个系统，画面上显示实际温度、压力、液位值、阀门、电机开关状态等；可以手动自动控制整个系统，可以更改参数，可以显示报警信息。
●  远程电脑，手机APP均可以查看系统状态。
●  报警信息可以通过手机模块发送到指定手机号。

图1 洗浴中心局部场景图

一、方案硬件配置
1. C7触摸屏：7寸TFT屏，800x480分辨率，A8 CPU，4G Flash，512M RAM。支持：
●  串口/U 盘/SD 卡/ 以太网/ 海为云等方式程序下载；
●  智能管理，支持云端/ 手机端访问控制，操作性强；
●  独创A/B Key 安全机制、多语言自动翻译、工程概览界面；
●  集成Haiwell Cloud云服务、内置Haiwell 云引擎；可以远程实现手机APP、电脑云网站、短信报警以及地图定位等功能。

2. Haiwell（海为） T系列标准型PLC，可扩展7个模块，自带一个RS232，一个RS485口，2路200K高速脉冲输入，2路200K高速脉冲输出，程序永久保存，程序容量48K，指令丰富，完全满足现场逻辑控制需求。

3. Q17海为IPC工控机
●  Linux系统，17寸TFT屏, 1280×1024分辨率；
●  Intel i3处理器, 4G DDR3, 32G SSD，4*COM（1*RS485）、1*RJ-45接口（1000MB）,4*USB、1*VGA、1*HDMI
●  选配WIFI，铝合金外壳，工业ATX电源。

二、方案组网示意图

图2 现场PLC HMI电气柜

三、方案介绍
该控制系统总共6个机柜，三台PLC控制系统，主机带模块若干，具体PLC配置如下：
现场控制柜1#配置：T60S0R-e + H40XDR + S08AI + S08AI + S08AO
现场控制柜2#配置：T48S0R-e + H24XDR + H40DI
现场控制柜3#配置：T60S0R-e + H64XDR + H40DI

图3 装配现场机柜（右图为控制柜1#）

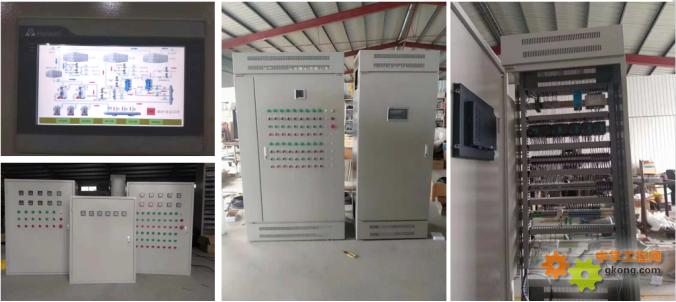

图4 设备现场机柜

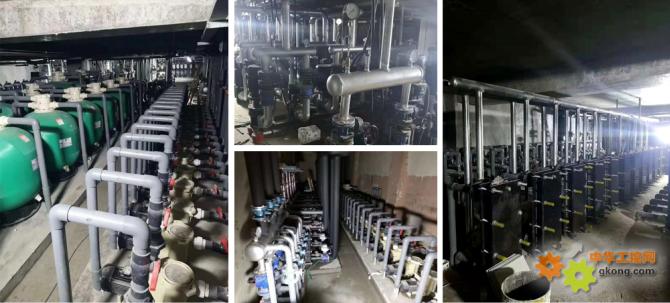

图5 现场供热与换热管道

四、部分程序
●  HMI部分程序

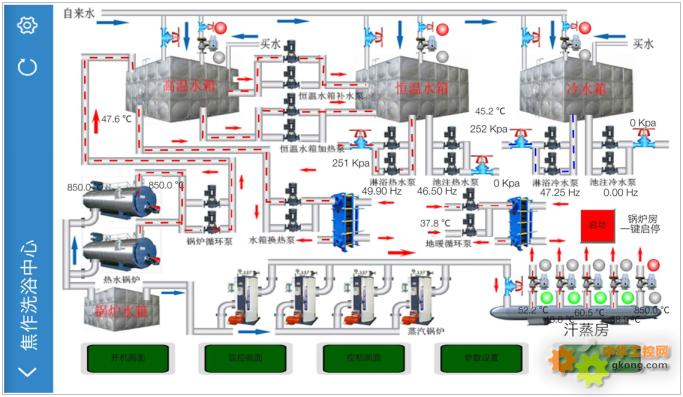

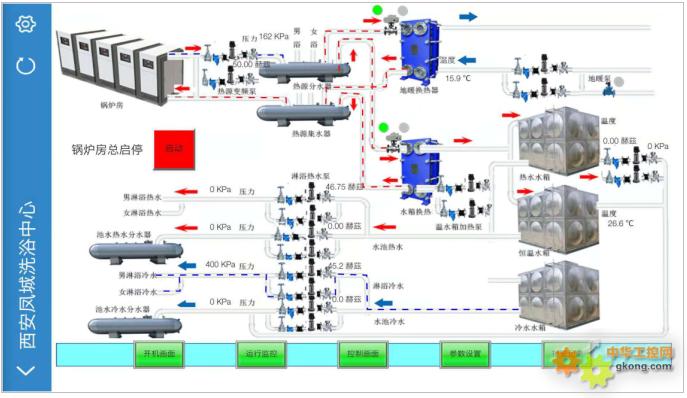

图6 锅炉房监控画面

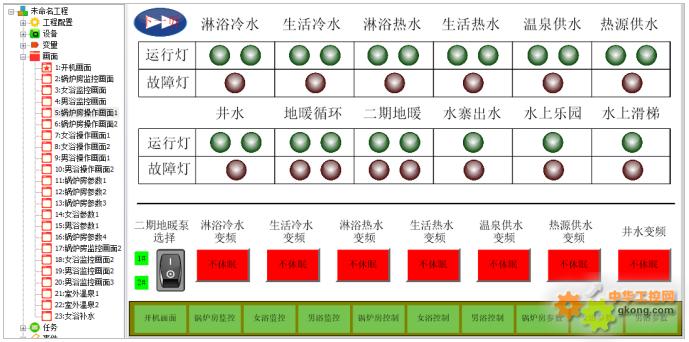

图7 锅炉房操作画面

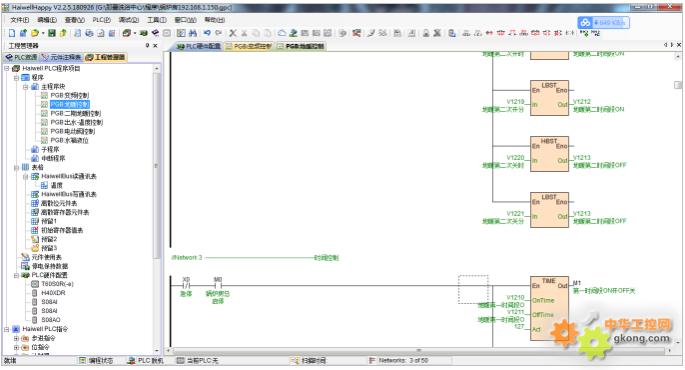

●  PLC部分程序

图8 TIME指令实现自动定时开关机

图9 PID指令压力控制

五、成功案例

●  西安凤城洗浴中心

图10 西安凤城洗浴中心手机APP监控

●  山东平阴洗浴中心

图11 山东平阴洗浴中心手机APP监控

●  青岛即墨洗浴中心

图12 青岛即墨洗浴中心手机APP监控

●  河南焦作洗浴中心



图15 河南焦作洗浴中心手机APP监控



六、方案总结
1. 该方案需要对现场多路管道水压、温度控制，海为PLC可以支持32路PID+32路自整定APID+32路FTC，PID回路多，控制效果好，满足现场压力实时可控，特备是APID自整定，在现场温度控制方便，自整定参数，为现场工程师节省调试时间，控制精度满足要求。
2. 现场选用以太网PLC，以太网PLC支持多个上位机同时访问，同时以太网口也可以作为主站去访问其他设备，可主可从，方便调试。
3. 通过海为触摸屏还可以远程对HMI程序进行上下载，固件升级，历史数据记录导出等操作。
4 .通过海为触摸屏还可以远程对PLC程序进行上下载，固件升级，监控和PLC信息诊断。
5 .现场液位，压力，水泵过载报警信息能及时传到触摸屏机主以及管理员手机，并以APP消息推送的方式发给用户。如果APP没在后台运行，还将可以用短信的信息发给用户。
