发布日期：2023/9/8

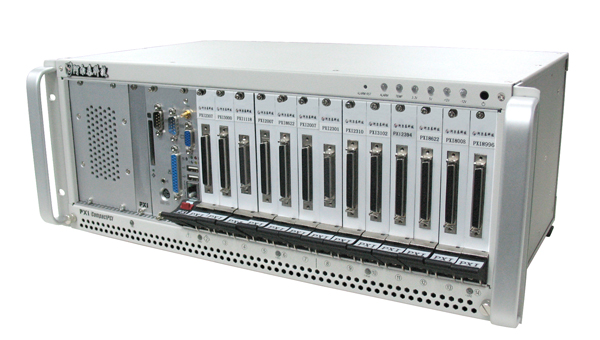

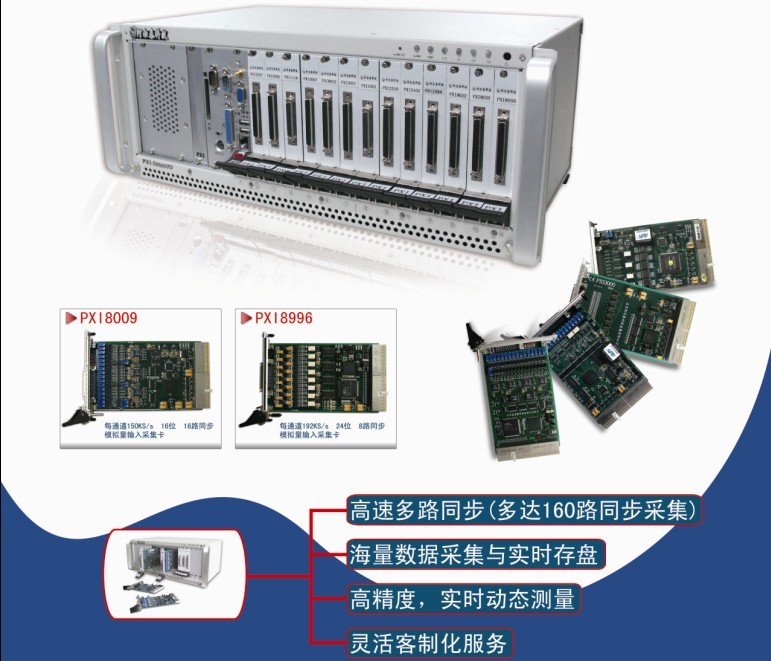

    北京阿尔泰科技高性能的PXI数据采集系统完全采用新技术，用我公司自主研发生产的PXI数据采集卡和PXI机箱可组成高精度，实时动态测量、多达160路的同步数据采集系统、海量数据采集与实时存盘、而且完全可以满足客制化服务。



基于PXI的测试与测量



组合方案一：高速多通道同步采集解决方案
   技术的发展使测试系统的设计和实验更复杂，也使测试工程师面临的测试任务更艰巨，更具有挑战性。音响、振动、噪音和动态压力测量等应用要求工程师对数百个通道进行完美精准的同步操作。

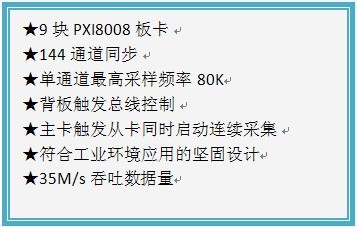

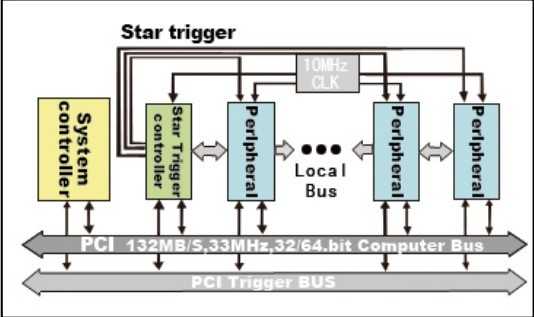

   阿尔泰科技推出的144路通道同步采样、分析和显示系统是一独特的高精度，多通道和低成本组合.是建立在PXI标准工业测量平台中的高级同步技术的基础上,利用背板触发总线(PXI Trigger Bus）实现高级触发方案。通过在PXI机箱中组合安装阿尔泰科技的9块14位、16通道的PXI-8008同步动态信号采集板卡,满足极高通道数的同步采样应用。





组合方案二：基于光纤通讯的远端数据测控
   从测试、测量与工业自动化等技术领域的应用来说，大致有下列几种情况需要将计算机的信号做长距离的延伸：1）在一些测试环境较为恶劣的应用中，如低温、强烈撞击还有震动，使用者希望将控制器与机箱分开；2）使用者希望在以拥有的设备上加以扩充并利用PXI拥有的而一般PC无法提供的trigger特性；3）使用一个控制器对超过机箱容量的板卡进行操作；4）使用者希望使用PC或服务器等级的电脑作为PXI的控制器，加强运算能力或者是满足其他特殊应用。

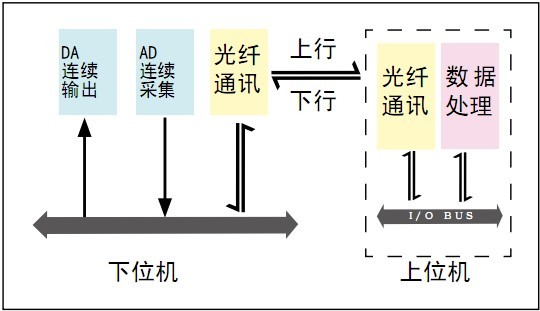

    阿尔泰科技推出的远端数据测控系统，是以光纤作为传输介质，满足了上述第四种用户需求，即下位机进行数据采集同时预处理，之后通过光纤将数据上传。该方案中使用2块光纤通讯卡完成PC机与下位PXI平台的数据交互，上位机将连续数据下传，大约200K/S的数据量；下位机通过PXI2155进行12路同步数据采集，预处理后下位机会将500K/S的数据上传到上位机。其光纤卡连接方案对于软件程序是透明的，具体工作通过光纤卡的驱动实现，为客户提供数据缓冲区接口。整套系统具备远距离测控、高速传输、高处理能力等特性。





组合方案三：海量数据采集与实时流盘


   数据流盘的一个基本目的就是将采集的原始数据存储以便日后分析、调试以及存储。像多通道数据采集系统、RF/IF信号的记录与回放、数字协议测试、连续的波形发生、碰撞测试等都是典型需要数据流盘的应用

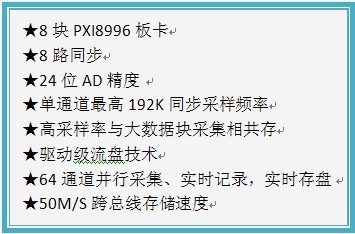

   传统的数采架构，数据都要经过I/O总线、内存和CPU。一定程度上，该过程限制了存储/读取的速度，而且CPU的多线程性又增加了丢失数据的可能性和系统的不稳定性。阿尔泰科技推出的海量数据采集与实时存盘系统是一种驱动级流盘解决方案。由8块  24位、8通道的PXI-8996同步信号采集板卡完成数据的连续采集，数据从设备的缓存中读出后直接写入磁盘。该项目中持续存储速度可达50MB/s。



    如需要详细了解PXI数据采集系统，请致电我公司客服电话：010-51289070转技术
