一、概况
南京军区总医院污水处理系统于2006年8月开工建设，为军事区域环境污染专项治理国债项目，整套系统工程是在原有污水处理站基础上进行改扩建，规模由原污水处理站1000m3的日处理能力扩建为日处理能力1800m3。本次工程采用全自动控制，上位机采用紫金桥监控组态软件，下位机采用松下电工PLC。
紫金桥监控组态软件负责实时采集数据，并在上位机上形成模拟流程图，并把采集到的数据下发给马赛克屏幕上，污水经处理达到《医疗机构水污染物排放标准》GB18466-2005预处理排放标准后，排入南京中山东路市政管网。
马赛克屏上的显示：
二、系统功能描述
紫金桥监控组态软件功能：
当紫金桥组态软件处于运行工作状态正常后，很快将数据反应到工控电脑和马赛克屏幕上。以上的各种状态指示灯的颜色和工作逻辑全部按照“电控设备工艺技术要求” 。 每个电机左边的红色灯位正常工作，黑色为未工作。每个电机右边的指示灯绿色为没有故障，红色为有故障。同时可以实时监控各种模拟量的数据，如，在线流量、cod值、液位高度等。当相应的泵动作的时候能够显示液体在管路中流动的动画效果，同时显示系统的时间等参数。
该系统还可以将各种参数的报警纪录存储在下图的显示界面中，能查看各种报警情况的纪录。通过下拉菜单来显示实时、历史报警、历史查询的纪录。
历史报表画面中可以看到可以对一段历史数据进行报表的形成、查询、打印，另外还可以将这些报表导出到本地安装目录下形成电子表格的文件。

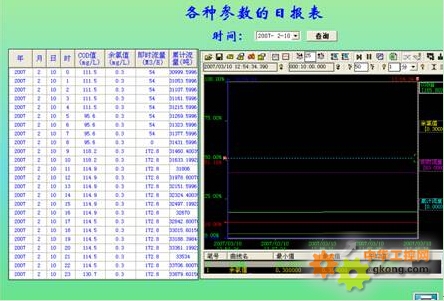

日报、月报、年报可对COD值、余氯值、流量、累计流量等参数做出统计，并可形成分析曲线。可按日、月、年等条件查询，可打印。

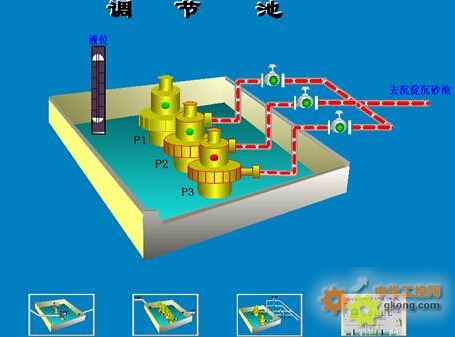

其他流量画面是对现场情况的模拟。
