本章节将对连接器型 CJ 系列基本 I/O 单元 (32 点 /64 点 ) 的配线方法进行说明。 请根据连接器使用下述方法连接单元与外部 I/O 设备。
· 使用 OMRON 连接电缆 ( 配备专用连接器 ) 连接端子台或继电器端子。
· 使用专用连接器和用户自备电缆。
安全使用注意事项
· 若电源有正负极性之分,请务必保证配线的正确。 若极性接反,连接到输出单元的负载可能会发生误动作。
· 为符合EC指令(低压)中的相关要求,连接到DC I/O单元的DC电源必须采用加强隔离或双重隔离。
· 连接器与 I/O 单元相连时,应将连接器螺钉拧紧至 0.2N·m 扭矩。
· 检查连接器配线后方可接通电源。
· 请勿拽拉电缆, 否则会损坏电缆。
· 过度弯曲电缆可能会导致电缆损坏或线芯断裂。
附加信息
采用 FUJITSU 连接器的 CJ 系列基本 I/O 单元 (32 或 64 点 ) 的连接器引脚分布与 C200H 高密度 I/O单元和连接器型 CS 系列 I/O 单元相同,因此这些单元互相兼容。
连接到连接器 - 端子台转换单元或 I/O 继电器端子
有关通过带专用连接器的 OMRON 连接电缆将连接器型基本 I/O 单元连接到 OMRON 连接器 - 端子台转换单元或 I/O 继电器端子的详细信息,请参阅“A-1-4 连接到连接器 - 端子台转换单元和 I/O 继电器端子”。
使用用户自制的带连接器电缆
可用的连接器
装配连接器和电缆时,应使用下列连接器。
采用 FUJITSU 兼容连接器的 CJ 系列基本 I/O 单元 (32/64 点 )
适用单元
线缆尺寸
建议使用 AWG24 或 AWG28 规格 (0.2mm 2 或 0.08mm 2 ) 的电缆。 电缆的芯线外径不得超过 1.61mm。
配线步骤
以下为 FUJITSU 兼容连接器的配线步骤示例。
1. 检查各单元是否安装牢固。
正确使用注意事项
请勿对电缆施加过大的外力。
2.配线完成前,请勿撕去单元顶部的保护标签。 该标签可在配线过程中防止线头和其它异物进入单元。 ( 配线完成后应撕去标签,从而保证空气流通和散热良好。)

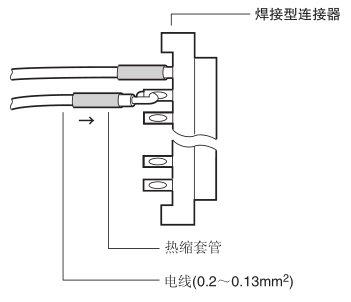

3. 使用焊接型连接器时,应确保相邻端子间不发生短路。 请使用热缩套管包裹焊接点。
安全使用注意事项
仔细检查并确保输出单元的电源线没有接反。 若电源线接反,单元内部的保险丝将会熔断,从而导致单元无法工作。
4. 组装连接器 ( 单独购买 )。

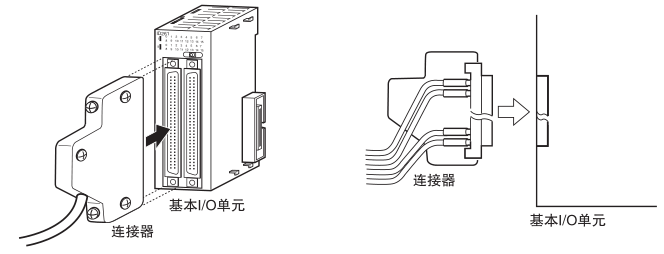

5. 插入接有线缆的连接器。
6. 配线完成后应撕去保护标签,从而保证空气流通和散热良好。
将连接器锁紧螺钉拧紧至 0.2N·m 扭矩。
