3.3.4 注意事项
(1) 连接台数

通过 MC 协议与外部设备连接时,可以同时连接的台数为在内置以太网端口设置的打开设置中进行了 MC 协议设置的台数。
(2) 数据通信用帧

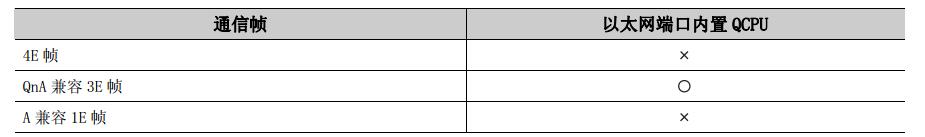

在以太网端口内置 QCPU 中可以使用的帧如表 3.4 所示。

                                                  表 3.4 以太网端口内置 QCPU 中可以使用的帧


(3) 访问范围
• 只能对所连接的 CPU 模块进行访问。
对未连接的 CPU 模块进行通信时将变为出错状态。
• 多 CPU 系统配置时,不能对未进行以太网连接的其它机号 CPU 进行访问。
• 不能经由连接的 CPU 模块与 CC-Link IE 控制网络、MELSECNET/H、以太网、CC-Link 的其它站进行通信。
(4) 将协议设置为 UDP 时的注意事项
• 在对一个 UDP 端口发送了请求传文起至返回响应传文为止的时间内,如果发送了新的请求传文,新的请求传文将被删除。
• 在 UDP 中设置了多个相同的自站端口编号的情况下,与仅设置了一个时的情况相同。希望以相同的自站端口编号与多个外部设备进行通信时,应使用 TCP。

(5) 关于响应传文的接收处理

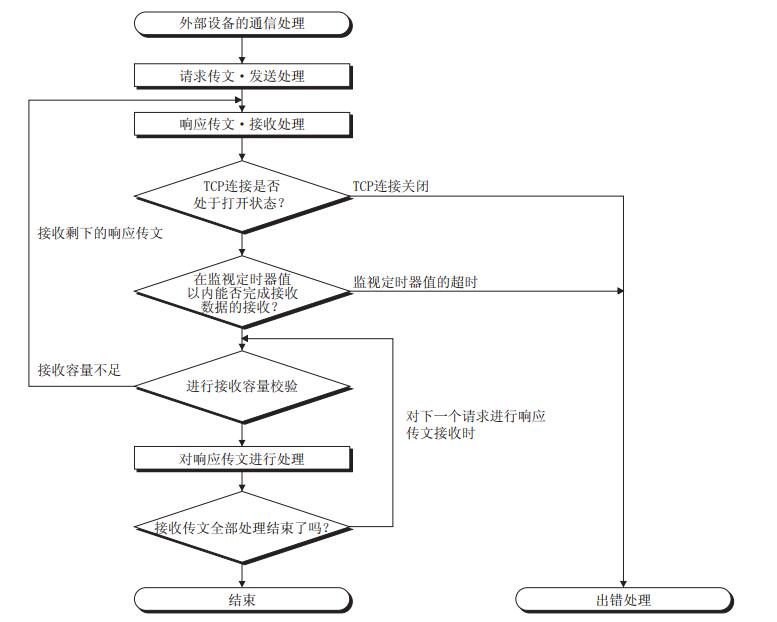

外部设备的接收处理示例如图 3.22 所示。


图 3.22 外部设备的接收处理示例

备 注
进行以太网通信时,在个人计算机内部使用 TCP socket 函数。
对于该函数,在无边界概念的发送侧对 send 函数进行 1 次调用并发送时,接收侧为了读取该数据需要将 recv 函数调用 1至 2 次或以上。(send 与 recv 不是 1 对 1 的对应关系。)
因此,外部设备的程序处理需要进行如上所示的接收处理。
此外,在 Blocking 模式中使用 recv 函数时,有时可以通过 1 次调用进行读取。
