三菱QnUCPU系列PLC GX Developer 中的通信设置及注意事项

发布日期:2021/8/21
GX Developer 中的通信设置

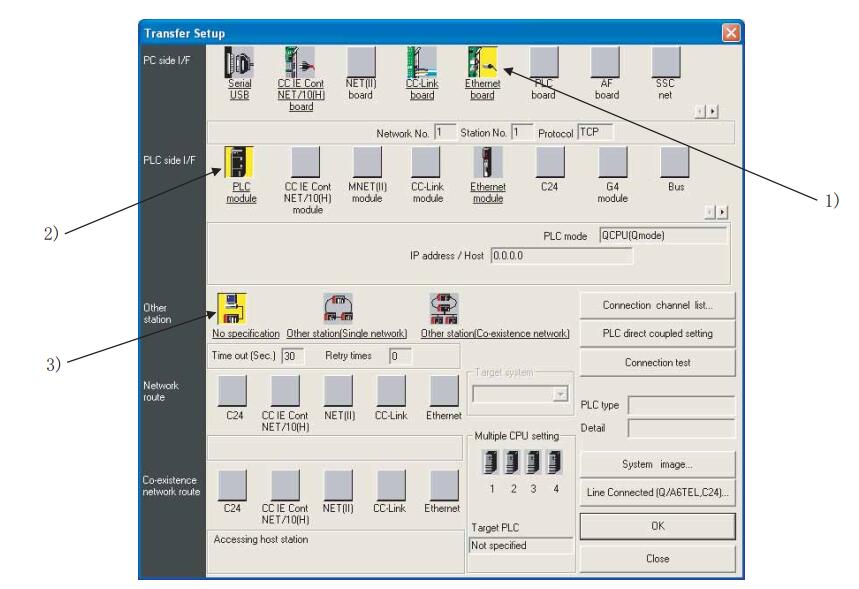

在 GX Developer 的连接目标指定中进行如图 3.16 所示的选择


                                                                                                     图 3.16 连接目标指定画面

1) 将个人计算机侧 I/F 设置为 [ 以太网 ]。
2) 将可编程控制器侧 I/F 设置为 [CPU 模块 ]。

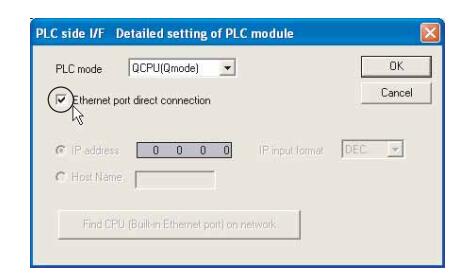

在详细设置画面中将以太网端口直接连接按图 3.17 所示进行选择。


图 3.17 CPU 模块详细设置画面


3) 进行其它站指定的设置。


注意事项
将以太网端口内置 QCPU 与 GX Developer 进行直接连接时的注意事项如下所示。

(1) LAN 线路及连接
不要连接在 LAN 线路上通过直接连接进行通信。否则将会使线路负荷增加,影响其它设备的通信。
(2) 不能进行直接连接的连接

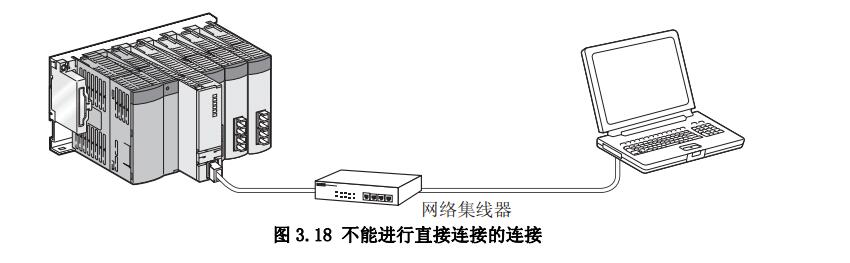

在如图 3.18 所示的连接了网络集线器并各连接了 1 台以太网端口内置 QCPU 及外部设备的配置中,不要进行直接连接设置。


(3) 不能通过直接连接进行通信的条件
在符合下述条件的情况下有可能不能通过直接连接进行通信。不能通信时,应对 CPU 模块及个人计算机的设置重新进行审核。

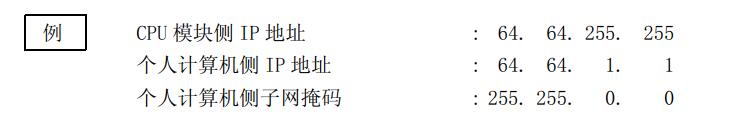

1) 在 CPU 模块侧 IP 地址的各个位中,相对于个人计算机侧子网掩码的 0 的部分的位全部为 ON 或者 OFF 时。

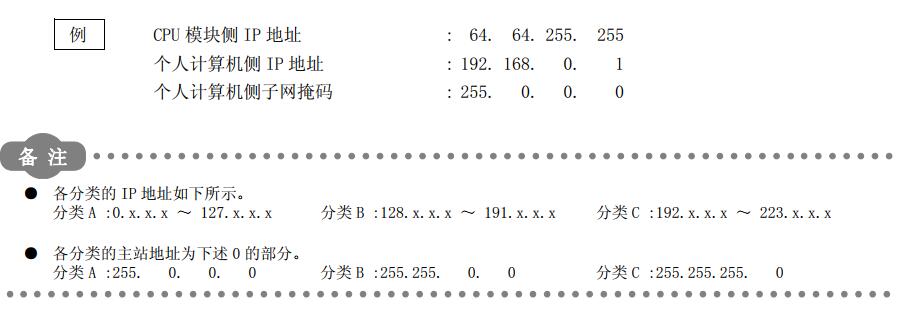

2) 在 CPU 模块侧 IP 地址的各个位中,相对于个人计算机侧 IP 地址的各分类的主站地址的位全部为 ON 或者 OFF时。
