以太网端口内置 三菱Q系列CPU 与 GX Developer、GOT 进行连接时的注意事项如下所示。
(1) 通过 KeepAlive 进行的确认将协议设置为 TCP 的情况下,通过 KeepAlive 进行确认。
从来自于外部设备的最后的传文接收开始,5 秒后发送存在确认用传文,确认有无来自于外部设备的响应。
在无响应时,再以 5 秒的间隔发送存在确认用传文。
在 45 秒内不能确认响应的情况下,将认为外部设备不存在而断开连接。
在外部设备不支持 KeepAlive 功能 ( 对 KeepAlive 用 ACK 传文的响应 ) 的情况下,连接有可能被断开。
(2) 超出设置的连接进行连接时不要超出可编程控制器参数的打开设置中所设置的设置数。
通过个人计算机进行了超出设置数的 TCP 连接时,根据应用程序有可能变为下述状态。
• 变为等待状态,变为无法操作状态。
• 时间延长而变为超时出错状态。
(3) TCP 连接的再发送处理在 TCP 连接中,从发送对象的外部设备未返回 TCP 协议的 ACK 响应时,进行再发送处理。从 0.3 秒开始,进行 0.6秒、1.2 秒、2.4 秒、4.8 秒、9.6 秒后的 6 次再发送。
在最后的再发送后的 19.2 秒期间未返回 TCP 协议的 ACK 响应时,将认为外部设备异常而断开连接。( 合计 38.1 秒外部设备异常时将断开连接。)

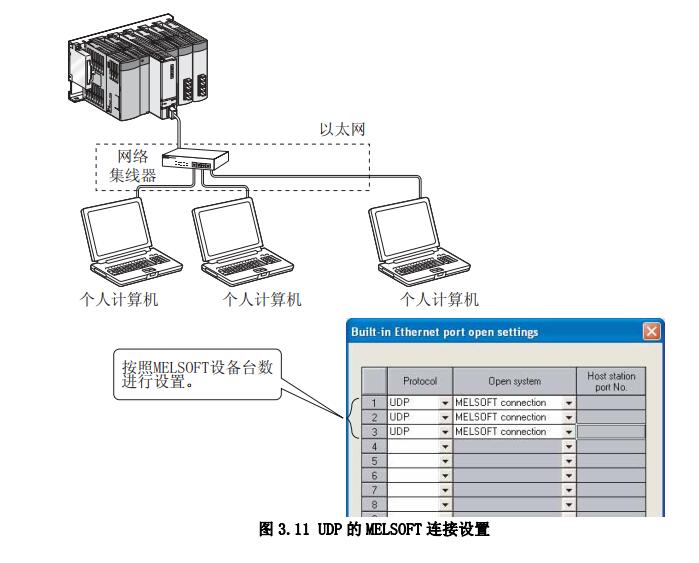

(4) UDP 的 MELSOFT 连接通过 UDP 与多个 MELSOFT 设备进行通信时,按连接的 MELSOFT 设备台数进行可编程控制器参数设置。
![](/upload_images/day_210816/202108161123332935.jpg)
(5) 采样跟踪从 CPU 内置的以太网端口通过 GX Developer 执行采样跟踪时,在进行 CPU 的电源 OFF 或者复位之前应将采样跟踪中断。
(6) 远程 STOP/PAUSE从 CPU 内置的以太网端口通过 GX Developer 对其它站 CPU 进行了远程 STOP 或远程 PAUSE 时,在进行 CPU 的电源OFF 或者复位之前应进行远程 RUN 或远程 RESET。
