三菱QnUCPU系列PLC经由路由器的通信和GX Developer 的直接连接

发布日期:2021/8/18
经由路由器的通信

在 MELSOFT 连接中,可以经由路由器使用公司内 LAN 等进行访问。

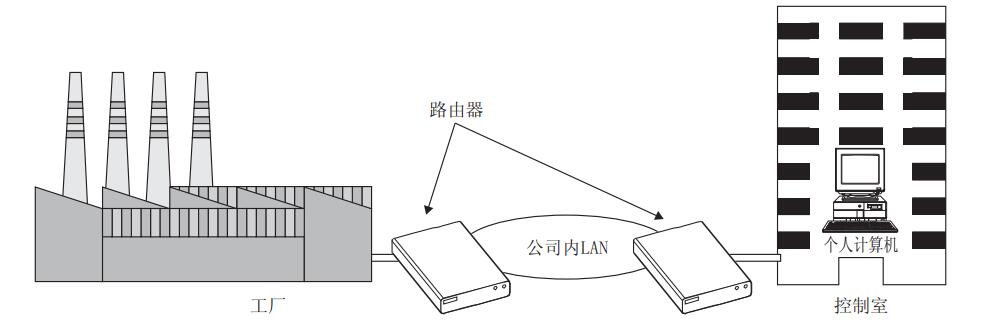

图 3.12 路由器使用示例
进行经由路由器的访问时,应按图 3.13 所示进行参数设置。
关于除图 3.13 以外的设置,请参阅 3.1.1 项。


图 3.13 内置以太网端口设置画面

与 GX Developer 的直接连接 ( 简便连接 )

进行以太网端口内置 QCPU 与 GX Developer 的连接时,可以在不使用网络集线器的状况下仅通过 1 根以太网电缆进行直接连接 ( 简便连接 )。
直接连接时,可以在无需设置 IP 地址的状况下仅通过连接目标指定进行通信。( 使用广播轮询进行通信。)


                                                                            图 3.14 直接连接 ( 简便连接 )


要点:

通过以太网电缆进行直接连接时,与 USB 电缆相比其布线较长,因此应考虑来自于其它位置的非法连接。
通过在可编程控制器参数的内置以太网端口设置中进行如图3.15所示的选择,可以将直接连接设置为禁止以防止非法连接。

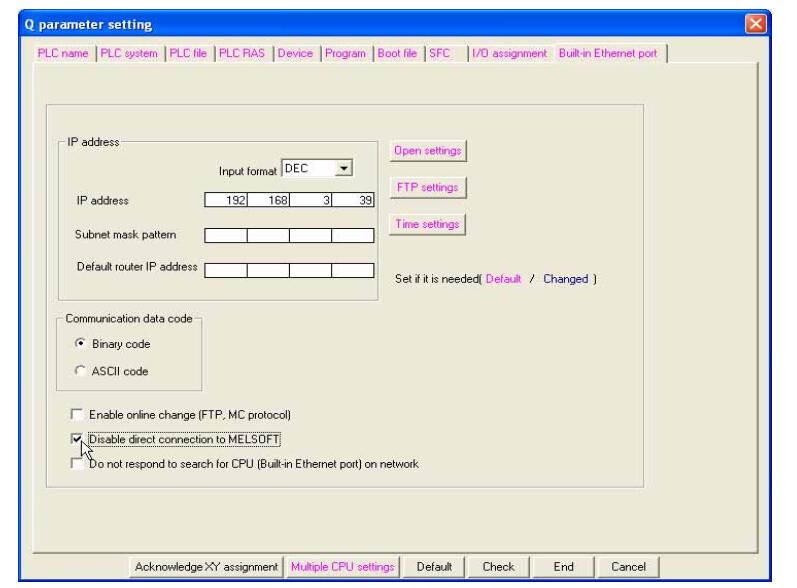

                                                            图 3.15 将直接连接设置为禁止的设置
