维控人机视频(影像)输入显示部件使用说明

发布日期:2025/2/26

一.简介:

为了满足客户的需求,推出新功能:视频输入显示。实现对视频的实时监控,满足客户对当前情况的最新最快的了解掌握。

二:维控人机视频实际效果图:

http://v.youku.com/v_show/id_XMjg2MDc2MzI0.html

三:示例使用说明

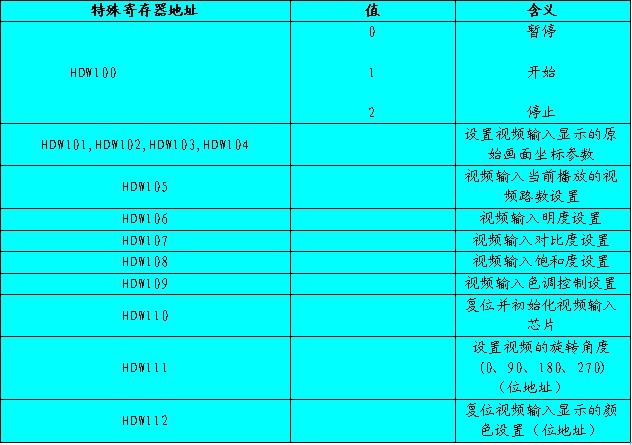

假设操作地址OperateAddr为HDW100,那么(之后连续的13个地址)工程设置如下:

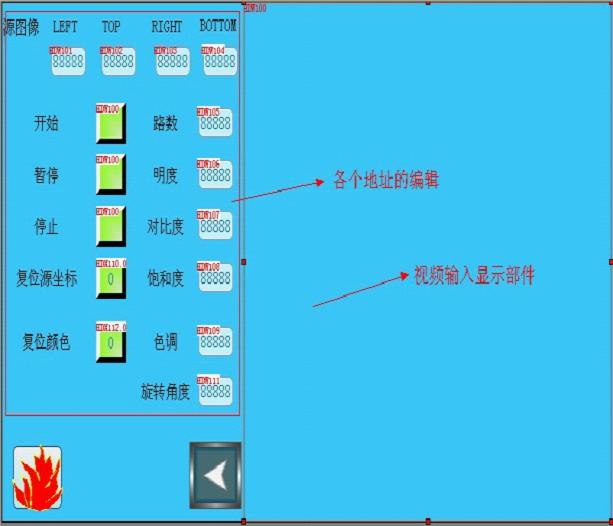

工程设置如下:(读取地址是HDW100,那么地址就是之后的13个地址)



四:关于属性的设置

关于路数的设置
最大支持4路视频输入(同一时间只能显示其中一路),设置范围0~3,0显示第0路,1显示第1路,以此类推。

关于复位的设置
当寄存器位输入时,会复位视频输入的设置。所有的设置会恢复为系统默认值。

关于旋转角度的设置

A. 旋转角度范围0~3,分别对应旋转0度,旋转90度,旋转180度,旋转270度

B. 旋转90度和270度有会影响图片的处理速度,尽量少用

C. 在竖屏的HMI中,必须设置旋转角度,某则按照默认横屏处理

五:注意事项:

A. 此视频输入信号显示在最高层,任何弹出键盘,画面,等窗口。都会被视频显示区域所覆盖。

B. 视频信号必须设置好其显示区域,明度,对比度,饱和度,色调等设置,否则会照成显示异常,如果不会设置,请按照默认设置,如果设置错误,请使用复位设置功能。

C. 在PAL制式下,视频输入视频源输入最大输入312行。

D. 在NTSC制式下,最大只有256行,请自行设置好视频的最大行数,如果在NTSC制式下,使用312行画图,有可能照成最56(312-256)行数据显示错误 。
