一、概述

电动汽车充电站是电动汽车使用过程的一个支撑部分，也是电动汽车商业化、产业化过程中的重要环节。充电站工作的性能直接影响动力电池的使用寿命和安全性，建立一套充电站监控系统，通过监视充电设备对动力电池进行充电的过程，采集充电设备状态、动力电池的电压、电流、容量以及电池温度等信息，对采集的信息进行快速入库，并建立一个可以高效查询和数据处理分析的信息管理系统，对电动汽车运行安全，改进动力电池质量，提高充电站运行效率具有非常重要的意义。

紫金桥工业监控软件拥有自己的过程数据库，可以支持多达数万IO数据点的毫秒级数据采集和入库。采用高效的二次压缩算法系统，提高数据的存盘效率。同时根据工业控制系统的特点设计优化的数据库索引技术，大大提高数据入库和查询的速度。非常适用于对数据采样频率和数据采集质量要求高的电动汽车充电站监控系统，同时可以快捷的建立动力电池充放电数据信息库，为动力电池性能分析，提高动力电池管理技术以及提高充电站性能提供强有力的信息保障。

紫金桥工业监控软件平台自己带有图形绘制工具，可以非常方便的绘制各种工业图元，同时利用动态图元和静态图元的管理形式，设计快速管理便捷。平台支持GIF、JPG、BMP及PNG等各种格式的图片的导入，支持直接嵌入Flash，可以快速搭建电动汽车充电监控系统的监控界面，用丰富的画面和动画方式完美呈现充电站工作的状态和动力电池的电压、电流、温度等各项数据。

图形、声音和列表方式的多种报警方式，直观、及时的根据设置进行报警提醒。多层次的用户管理方式，对权限进行划分和恰当分配。

二、系统拓扑图

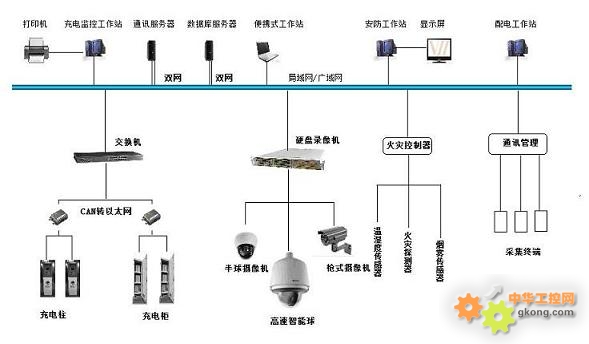

                          电动汽车充电站监控系统拓扑图

三、主要功能

1、充电站整体状态监控：以图形化的方式显示各充电机的分布情况，运行故障状态；各进入充电站的电动汽车的位置，动力电池的总体状态；

2、充电机状态监控：以实物图示的方式显示充电机的工作或故障报警状态，实时显示充电机各特征数据信息；

3、电池状态监控：以图例的方式显示动力电池组中每块电池的电压、电流、容量、温度等特征数据。

4、电池统计信息：显示电池的最大电压、最高温度、温差等统计信息。

5、充电曲线：可以根据电池组编号和时间查看特定电池组在某次充电过程中的特征数据曲线；

6、报表：显示充电数据报表；

7、报警：以图形、文字、声音、短信等多种方式进行报警信息提示，可对报警进行确认、查询、清除等处理；

8、数据管理：数据的快速采样、压缩、入库、查询、备份及还原等数据操作管理；

9、系统设置：对充电机的数据、分布、特征数据的种类、采样时间要求等进行设置；

10、界面组态工具：提供了充电站监控系统所需的各种静态和动态图元库，工程人员可以利用开发平台根据现场情况和客户的具体需求进行监控界面的绘制；

11、数据管理工具：工程人员根据充电站的具体情况，设置充电机的位置、数目和特征数据种类，配置数据服务器到设备硬件的连接采集和数据与监控界面的对应关联；

12、二次开发接口：向第三方软件开放数据接口，实现数据共享。平台本身就是一个集成开发编译环境，可以在该处直接进行数据分析模块的逻辑开发、程序功能扩展等。
