一、方案简介

随着煤矿管理的现代化与信息化步伐加快，为了提高煤矿安全装备水平和管理水平，井下人员考勤定位系统可对井下的人员实现有效的管理，一旦发生事故可以及时了解井下人员数目、人员姓名、所在位置等详细资料，为救护人员及时救援起到重要的作用。该人员管理系统采用先进的无线射频技术把代表井下人员的ID号码经过处理最终传输到计算机，从而使井上管理人员及时了解井下人员的情况。

本系统的人员管理系统由硬件部分和软件部分组成，系统的硬件设备由数据通讯接口、井下读卡分站、隔爆兼本安型电源、矿用有源标识卡、服务器等几部分组成。系统通过对坑道内的移动目标（人、车、物）进行自动识别，系统采用了先进的RFID射频识别技术进行识别人员标识卡的相关信息，各井下读卡分站通过通讯接口与工控机相连；系统的软件部分由紫金桥软件煤矿井下人员管理系统、跟踪定位信息网络查询系统组成，可实现三级联网，加强管理手段，提高管理水平，实现预防为主，有备无患。若是只需要单台主机工作实现井下人员的管理操作，则不需要组网。

煤矿井下人员管理软件采用紫金桥软件，其功能包括按各种条件进行数据查询，数据汇总、统计，工时利用率分析和相应的报表打印；能够对各种人员设定不同的额定井下工时要求，充分体现了紫金桥软件的强大的报表功能。同时跟踪定位数据采用标准的SQL数据库结构，可供其他相关软件进行二次开发和数据重用。

紫金桥软件具有WEB发布功能，通过WEB发布，该系统支持网络查询软件在局域网服务器上运行，即支持网络查询功能，考勤定位管理计算机可以将各种的数据通过局域网自动（可手动）上传到服务器（凡是连接在局域网上的计算机都能通过浏览器查阅统计数据，不需另装程序，用户数量不受限制，各用户的访问权限可以由管理人员予以限定），供矿领导、机电处、安检处、调度室、劳资科及其它需要统计数据的部门共享，可通过调度室内连接大屏幕的计算机系统，用图形方式在模拟屏上显示井下人员各采区、各队人数。

本设计方案针对煤矿的采集面积大的特点，采用增加采集点：即在岔道口采用主分站和子分站集合，这样就可以减少电源的接入，从而大大增加接收范围和接受强度，同时也降低了成本。

本系统可在洞口连接LED显示屏，及时显示煤矿名称、井下总人数和井下上井人员名单，也可显示矿方紧急通知和宣传口号。

二、方案总体设计

紫金桥软件在煤矿井下人员考勤定位系统中发挥了重要作用，它能够实现显示、管理的功能，系统的数据存储时间不少于两年，并能保证人员增减变动等要求，该系统不仅可以对煤矿井下人员进行实时监测，随时查看井下人员数量及所在区域、上井下井时间，如果发生灾变，还可立即从监控计算机上查询事故现场的人员情况，在紫金桥软件中可显示在事故区域范围内被困人员数量，为事故抢险提供科学依据。同时不断对地面上人员进行日常的考勤定位，利用系统的日常考勤定位管理功能，对矿井人员进行考勤定位管理。

紫金桥软件井下人员管理系统技术先进、设计合理、结构新颖、主要技术性能指标符合煤矿实际需要。该系统的运行必定为煤矿的安全生产和事故后的抢险救灾发挥积极重要的作用。

三、系统组成原理图及工作原理

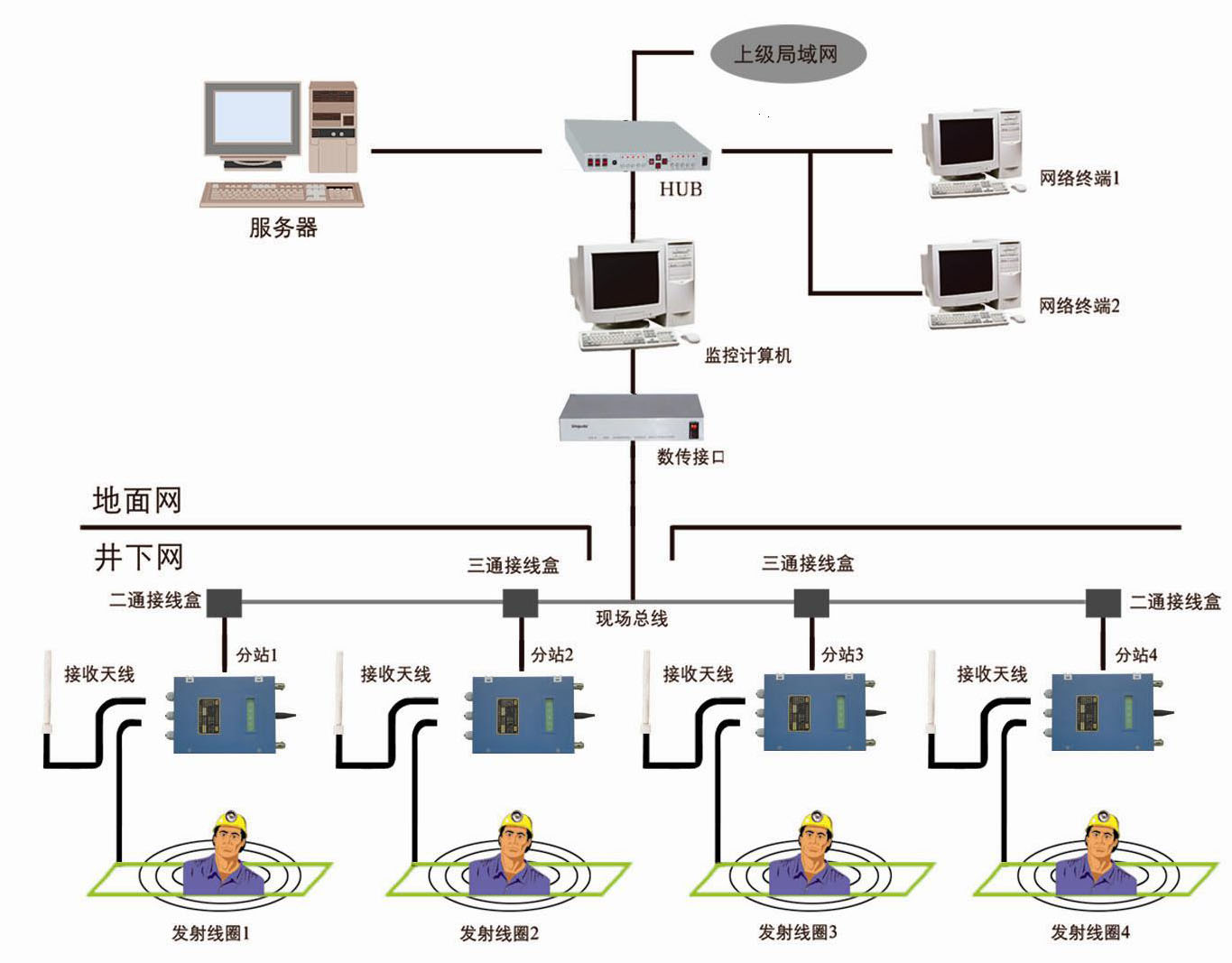

系统连接示意图如下：

工作原理：

读卡分站在通电后，开始自动扫描接收150米范围内的卡的信息，当采集到卡信息后，经过短暂的储存，然后经过芯片处理，传送到数据接口，数据接口再传送到工控机，由系统软件处理、显示。如果需要联网的话，可以通过局域网或者Internet进行数据共享。

四、系统优势

1、使用先进的标准化网络设备，实现全面精确实时的人员考勤定位管理要求；

2、终端设备直接连接到公司内部局域网，使得整个系统基于先进的网络结构，实现更多管理、 查询、 维护功能；

3、网络断开时，终端机可完全单机运行，待网络恢复后可自动上传记录；

4、整个管理系统包括考勤定位管理、应用模块，能为煤矿在人事考勤定位等日常管理方面进行全面的支持和服务；

5、考勤定位软件可实现集中授权、分散管理；

6、紫金桥软件具有灵活、全面的报表系统，在该系统中得到了充分应用，用户可自定义报表格式，适用于各种需求；

7、紫金桥软件在该系统中可以实现单独的报表显示井下人员的详细信息、下井的时间、上井的时间。实时自动统计出井下人员的详细资料以及井下人员的日报表及月报表。一旦发生事故可即时显示出未上井人员的数量及资料。
