发布日期：2023/5/28

一、概述
　　上海白龙港污水处理厂位于浦东新区合庆乡东侧，东临长江，西至随塘河总用地面积120 Km²。污水处理厂运行后削减了大量直排长江的污染物，有效地保护了长江口的水域环境，对上海市的环境保护起到积极的作用。
　　然而随着上海经济发展步伐的加快、人口的增长、城市的发展，污水量也迅速增加，2006年实际进水量已稳定在150~180万m³／d，高峰流量超过200万m³／d，远超出120万m³／d的设计能力，且出水尚无法满足国家规定的排放标准，因此必须对该厂进行必要的扩建和升级改造。
　　污泥是在污水处理过程中形成的一种含水率及高的含固液体,容积可达其所含固体容积的数倍,它若得不到很好的处理,则会影响污水处理的正常运行，造成二次污染。因此,污泥处理对于有关人员来说,是一个很重要的问题,而且随着工业生产的飞速发展,人民生活水平的提高,污泥数量年年有增无减，防止环境污染更为迫切。
二、工艺简介
　　典型的污泥处理工艺流程，包括四个处理或处置阶段：
　　第一阶段为污泥浓缩，主要目的是使污泥初步减容，缩小后续处理构筑物的容积或设备容量；
　　第二阶段为污泥消化，使污泥中的有机物分解；
　　第三阶段为污泥脱水，使污泥进一步减容；
　　第四阶段为污泥处置，采用某种途径将最终的污泥予以消纳。
　　以上各阶段产生的清液或滤液中仍含有大量的污染物质，因而应送回到污水处理系统中加以处理。
　　以上典型污泥处理工艺流程，可使污泥经处理后，实现“四化”：
　　★减量化
　　★稳定化
　　★无害化
　　★资源化
三、系统设计

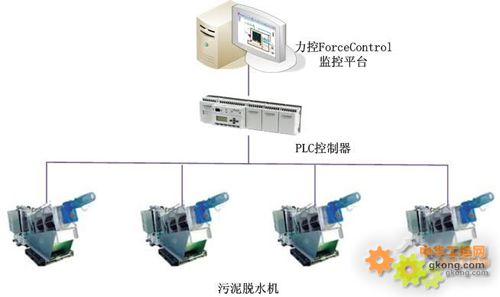

　　污泥脱水系统控制部分由力控ForceControl监控组态软件、PLC可编程控制器和外围电气元件、传感器、脱水机等执行机构组成。上位软件装在控制室工控机中，工程师在软件界面上的操作，实现对PLC及各个仪表模块的控制。同时力控ForceControl监控组态软件，可实时显示过程数据，设备运行状态，系统报警的信息，确保现场设备运行安全可靠。下图所示为系统架构示意图。

四、功能特性
●实时性、安全性

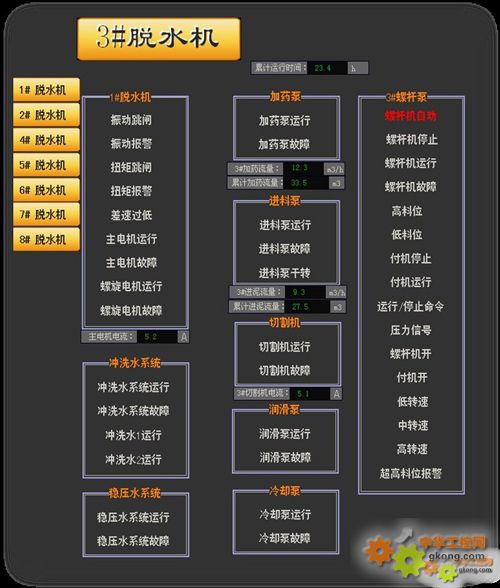

　　监控系统可实时显示污泥脱水处理现场数据，画面数据与现场数据同步刷新。同时为了保证系统运行安全性，设有系统登录界面，根据不同用户设定不同操作权限进行登录，避免了越权操作所带来的系统隐患。

●美观性

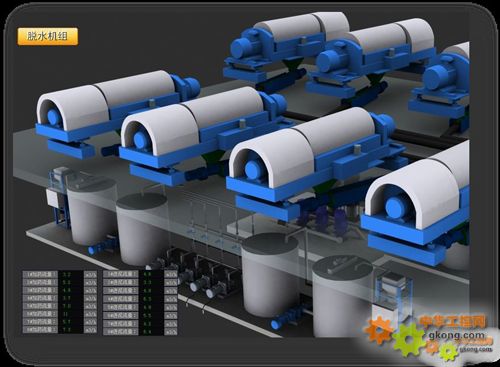

　　力控ForceControl监控组态软件支持GDI+图形模式，开放的设计保证与Flash、3DS模型进行完美交互。借用Flash的强大图形和动画效果以及灵活的Flash脚本，可以提供一个全新的多媒体图像展现平台。

●及时性、准确性
　　力控的ForceControl分布式报警系统是一个灵活的构架，具备强大的报警存储、统计、分析、显示、查询、事件触发、打印等功能，并可以和语音、视频、多媒体进行联动，来完成一个大型生产报警管理系统。

●易维护、可扩展
　　力控ForceControl监控组态软件的模块化设计，面向大型“工厂数字化模型”进行设计，使得整个系统更加易于维护，灵活的开放性，便于系统随时扩容。
五、结语
　　实践证明，采用力控ForceControl监控组态软件和PLC可编程控制器作为污泥脱水系统的核心部件，可以大大提高系统设备运行的稳定性、安全性、可靠性。同时该系统的上线，明显提高了脱水处理的运行效率，节省了大量人力开支，为企业可持续发展提供了可靠保证。
