前言



RFID概念



RFID即射频识别（Radio Frequency IDentification）技术，又称电子标签、无线射频识别，是一种通信技术，可通过无线电讯号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。

　　RFID射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无需人工干预，可工作于各种恶劣环境。RFID技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。



RFID基本组成部分



标签（Tag）：由耦合元件及芯片组成，每个标签具有唯一的电子编码，附着在物体上标识目标对象

阅读器（Reader）：读取（有时还可以写入）标签信息的设备，可设计为手持式或固定式；

天线（Antenna）：在标签和读取器间传递射频信号。



RFID基本原理



标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息（Passive Tag，无源标签或被动标签），或者由标签主动发送某一频率的信号（Active Tag，有源标签或主动标签），解读器读取信息并解码后，送至中央信息系统进行有关数据处理。标签进入磁场后，接收解读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息（Passive Tag，无源标签或被动标签），或者由标签主动发送某一频率的信号（Active Tag，有源标签或主动标签），解读器读取信息并解码后，送至中央信息系统进行有关数据处理。



应用背景



在自动化行业，特别是流水线控制系统中，条码读写器是一个不可或缺的设备，一般用于流水线产品的标识，以便于和上位机控制数据系统交互数据。然而光电式的读写器一次只能对一个条码标签进行读写，对于同时处理一批产品就显得捉襟见肘了。采用RFID设备就很好的解决了该问题，但是其与上位机的接口相对于光电式的读写器，就显得复杂一些了。





紫金桥软件的应用



1)安装驱动

　　

将驱动文件夹例如“MET_RFID”和相关库文件复制到紫金桥的驱动程序安装目录“RealInfo\IO　Servers”中，然后在该文件夹内复制一个驱动框架执行程序(例如：IoScan.exe)改名为该复制文件夹的名称如MET_RFID.exe，重启开发系统即可。



2)定义设备



随后运行紫金桥开发系统，展开“数据库”选项卡，设备驱动所在目录如“RFID”，如下图所示：





双击定义设备：







3)点组态

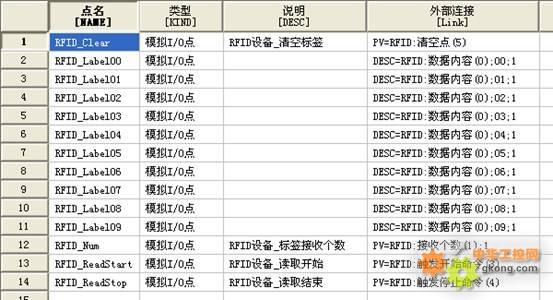

在点组态中根据需要建立一组标签内容读取的点，以及读取的开始结束、标签接收个数、清空等控制点：





标签的处理



在读取到标签之后，需要对标签内容进行处理、分析、保存等，建议使用紫金桥组态软件6.5版本已经优化的数组功能，例如：

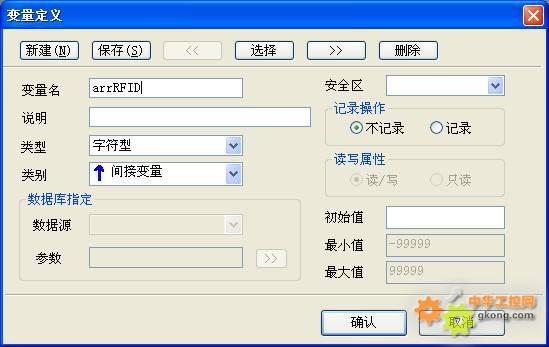

(1)定义数组：在view中定义一个间接变量如“arrRFID”，作为数组使用

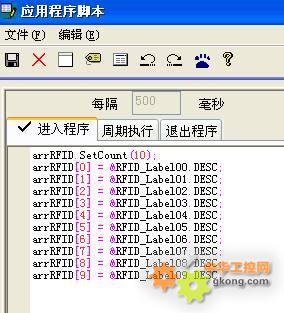

(2)数组初始化：在应用脚本的“进入程序”中对该数组初始化并指向需要读取的条码





这样，在程序中直接对数组arrRFID的操作即是对着一组标签内容的操作，非常方便。
