发布日期：2022/4/9



德国Qioptiq半导体激光器助力生命科学仪器研究

关键词：半导体激光器，qioptiq，生命科学激光器

摘要：

随着生命科学仪器如激光扫描共聚焦显微镜/流式细胞仪等的发展，对激光器的性能要求越来越高，功率稳定性，噪声，光斑指向稳定性以及使用的方便性等都提出了更高的要求，而德国Qioptiq iFLEX系列激光器正是针对这一市场的产品。

Qioptiq激光器如何提高生命科学仪器的性能？

在生命科学仪器如流式细胞仪中，提高仪器性能关注的问题：

1. 把聚焦的光束打到一个流动的，且小于100μm宽的样品上。为了从流动的目标上得到有意义的数据，这样就必须保证探测器和光源具有非常好的稳定性，它们两个中任何一个有移动的话，都会产生图像抖动和降低分辨率。

2. 定位由多束光打在流式细胞上的平行光点，并且分离这些点而防止在探测器通道产生的串扰。

Qioptiq使用单模光纤耦合系统把激光传输到样品上的方式，具有更好的激光稳定性、图像分辨率，并且减小了设备的体积和增强了设备的牢固性。Qioptiq光纤产品提供高达1μrad/℃的指向稳定性。并且使用光纤使设备的布局更灵活，维护保养不必花很长时间去调整光路。Qioptiq光纤耦合系统具有如下优点：

1. 光束指向稳定性好；

2. 图像分辨率高；

3. 受环境温度和物理撞击的影响小；

4. 生产出的设备体积小，灵活性高；

5. 由于其具有非常好的光束指向稳定性和高分辨率的图像，从而可以用于筛选更微小的生物，进行更深入的研究。

Qioptiq公司生产的KineFLEX单模光纤系统结合iFLEX系列低噪稳定型半导体激光器，为流式细胞仪系统提供了优秀的激光模块解决方案。并且KineFLEX-Hydra可以把两束光或者多束光耦合到一束光路输出打到流式细胞上，可以根据荧光染料选择集成不同的激光波长，满足流式细胞仪的不同需求。

·         自由空间-光纤耦合自由切换，即插即拔，无需重复校准

·         高功率稳定性 8 h < 0.5%

·         低噪声  RMS<0.05%（20Hz-20MHz）

·         高光束稳定性 <1 μrad/℃

·         功率可调，0.1-100%

·         集成光斑整形

应用案例：

四个35mW的光纤耦合半导体激光器集成(405nm, 488 nm, 561 nm, 638 nm)合束输出，应用于激光扫描共聚焦显微镜



解决方案：

我们曾经为上海交通大学，中科院某研究所，南京大学，苏州**医疗科技有限公司等多个研究单位和企业提供激光光源解决方案。主要有以下两种：

1）单波长激光器合束

iFLEX-iRIS系列单波长激光器，经过Adder合束器，最终通过光纤输出多波长激光；

iFLEX-iRIS系列光纤耦合激光器 + 光纤合束器iFLEX-Adder™

2）多波长激光器

iFLEX-Gemini系列和iFLEX-Viper系列将不同波长的激光器集成到同一个激光头内，通过光学耦合作用，可以同时输出两个和两个以上波长的激光，最多可以集成5个波长的激光器，且可以任意切换波长。

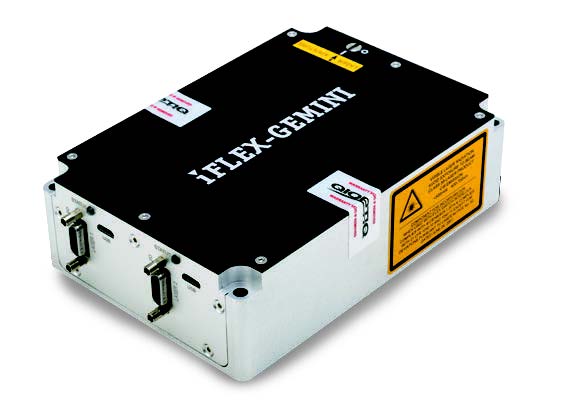

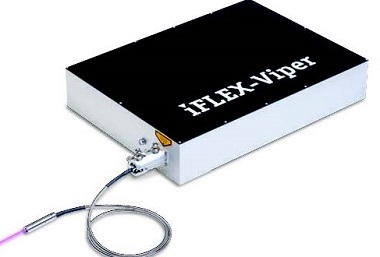

iFLEX-Gemini双波长激光器                 iFLEX-Viper多波长激光器
