安装设备或设备配线时，请确保不会对人体构成危害，并确认电气信号不会受到噪声干扰。

PLC 安装位置

为确保安全操作及维护，请将 PLC 安装在尽量远离高压设备 (600V 及以上 ) 或动力设备的位置。

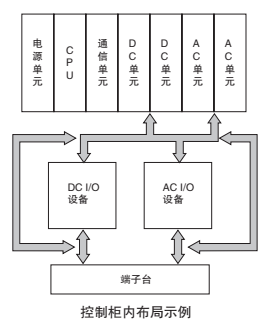

PLC 及各单元的排列

请遵照以下几点。
· 请在 CPU 单元的相邻位置安装不会产生过多噪声的设备 ( 如输入单元或通信单元 )。
· 外部电路的电磁接触器和继电器中的线圈及接点会产生噪声， 因此请将其与 PLC 至少保持 100mm 的距离。

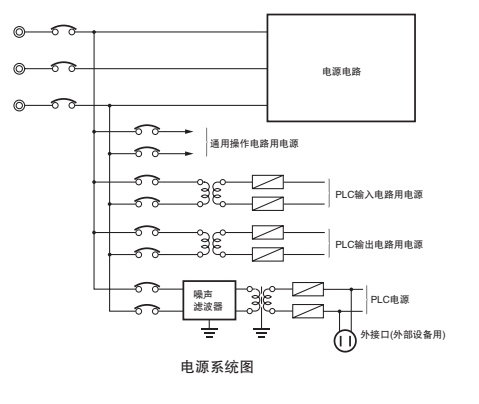

电源系统的配线

对电源系统进行配线时，请遵照以下几点。
· 请将 PLC 电源与 I/O 设备电源分开设置，并在 PLC 电源馈入部分附近安装噪声滤波器。
· 为大幅降低 PLC 与接地间的噪声干扰，请使用隔离变压器。 在 PLC 电源与噪声滤波器间安装隔离变压器，切勿将变压器的次级线圈接地。

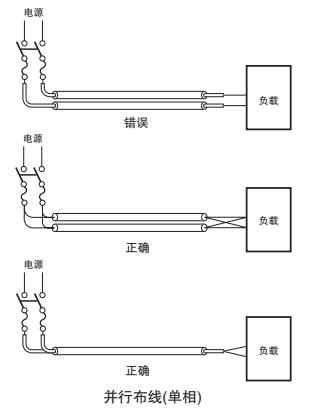

· 尽量缩短变压器与 PLC 之间的配线长度，并进行绞合操作。此外，应确保这些配线远离高压线与电源线。

外部 I/O 信号线的配线

进行外部 I/O 信号线配线时，请遵照以下几点。

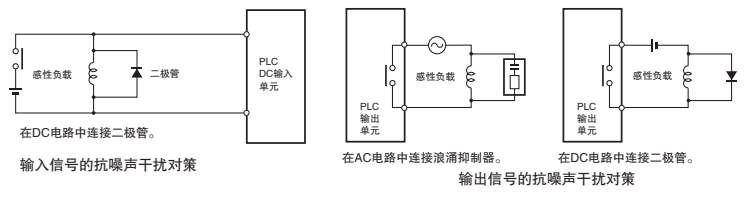

· 在输出信号上连有感性负载的情况下，请在 AC 电路中的感性负载附近连接浪涌抑制器，以及在 DC 电路中的浪涌负载附近连接二极管，以吸收反向电动势。

· 切勿将输出信号线与高压线、电源线捆束，或对它们进行相邻或并行布线。 若必须将输出信号线与上述线缆进行相邻布线，则将这些线缆分别置于单独的线槽或管道中，并确保将线槽或管道接地。

· 若无法将信号线与电源线置于单独的线槽进行布线，则应使用屏蔽电缆。 请将屏蔽连接到 PLC 上的接地端子，而输入设备侧无需连接。
· 配线时应避免出现公共阻抗耦合问题。 这种配线方式会增加配线数量，因此请使用公共返回电路。 返回电路中要使用容量足够大的粗芯电缆进行配线，并与相同信号电平的线缆进行捆束。
· 对于较长的 I/O 线缆，输入和输出信号线应分开配线。
· 请使用双绞线连接指示灯 ( 尤其是灯丝型指示灯 )。
· 根据需要对输入设备以及输出负载噪声源采取应对措施，如 CR 浪涌吸收器和二极管。

外部配线

必须根据实际经验制定相应的配线方案和抗噪声对策，并结合本手册中的相关内容对配线进行管理。

 配线路径

下述各种组合包括了各种不同的信号类型、属性或电平， 这样会使信噪比因电感应等因素而降低。因此在通常情况下，应针对这些信号使用单独的电缆或单独的布线路径。 此外，若从一开始就对配线进行分类整理，将使今后的系统维护操作和改装作业变得更为方便。
· 电源线和信号线
· 输入信号和输出信号
· 模拟量信号和数字信号
· 高电平信号和低电平信号
· 通信线和电源线
· DC 信号和 AC 信号
· 高频设备 ( 如变频器 ) 和信号线 ( 通信 )

 配线方法

进行电源线与信号线配线时，请遵照以下几点。

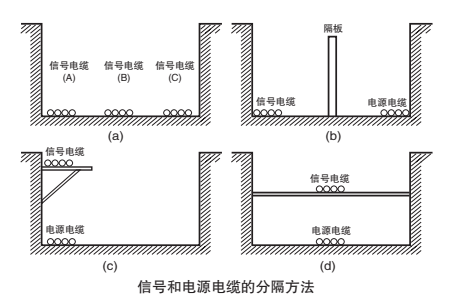

· 将不同特性的信号电缆铺设在同一线槽时，则必须对其进行分隔处理。
· 请尽量避免将多条电源线铺设在同一线槽内。 若无法避免，则请在电源线之间设置隔板并进行接地。

· 使用电线管进行配线时，为避免电线管过热，请勿将同一电路中的电线铺设在不同的电线管中。

· 电源电缆和信号电缆会产生互扰。 因此请勿将其平行铺设。
· 若在装有高压设备的控制柜内安装 PLC，可能会出现感应噪声。 因此请尽量将上述设备分开后进行配线和安装 ( 请参阅第 44 页的 “PLC 安装位置”)。
· 请在距离高压线或电源线 200mm 以上的位置安装 PLC，或者将高压线和电源线铺设在金属管中并对金属管进行完全接地 ( 接地电阻小于 100Ω)。

 其它注意事项
· 基本 I/O 单元具备正负公共端，因此请在配线时注意极性。
· 光纤电缆的外观与普通通信电缆或电源电缆较为相似，但其内部由光纤、抗拉构件以及其它保护材料构成， 因此必须小心处理。 尤其要注意的是，光缆必须按照规定的方法和标准进行安装。 不得使光缆承受过大的张力冲击，或者过度弯曲、扭绞或束紧光缆。 有关光缆配线的详细信息，请参阅下列手册。
· SYSMAC H-PCF 光缆安装指南 ( 样本编号：W156)
· 光环型 Controller Link 单元操作手册 ( 样本编号：W370)
