首页 > 工控百科 > 欧姆龙 > CJ系列PLC > 连接 PLC 部件
大类
全部 欧姆龙 三菱 安川 Pro-face
小类
CJ系列PLC 继电器

连接 PLC 部件

发布日期:2022/3/17

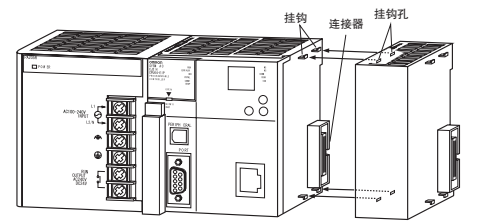

通过紧靠安装的方式连接用于组成 CJ 系列 PLC 的各单元,并将滑块朝着单元的后部移动以进行锁定。 端板可采用同样的方式连接到 PLC 最右侧的单元。

1. 组装相邻单元时应确保连接器连接到位。


2. 各单元顶部和底部的黄色滑块可将相邻的单元锁定在一起。 如下所示,朝各单元后部移动滑块直至其锁定到位。


正确使用注意事项

如果没有正确固定滑块,可能会造成连接器松动,继而导致 PLC 无法正常运行。因此请务必移动滑块直至其锁定到位。

3. 将端板安装至机架最右侧的单元。


附加信息

CJ 系列采用无底板结构。 PLC 是通过使用各单元侧面的连接器组装而成的。

正确使用注意事项

· 各单元相互连接前必须关闭电源。
· 更换单元前必须将整个系统的电源关闭。
· 一个 CPU 机架最多可连接 9 个配置单元,而一个扩展机架最多可连接 10 个配置单元。 如果连接的单元数超过上述最大值,则将发生 I/O 点数过多错误 ( 致命错误 ),且 CJ2 CPU 单元将无法在RUN 或 MONITOR 模式下运行。 如果发生这种情况,I/O 溢出标志 (A401.11) 将变为 ON,而 I/O溢出标志 2(A407.13 ~ A407.15) 将变为 ON。
