可使用旋转开关为 CJ2 CPU 单元的内置 EtherNet/IP 端口指定单元编号和节点地址。 单元编号和节点地址的分配方式与 CPU 总线单元相同。 根据设定的单元编号，自动分配 CIO 区和 DM 区的字。 详情请参阅 CJ2CPU 单元软件操作手册 ( 样本编号：W473)。

设定单元编号
为 CJ2 CPU 单元的内置 EtherNet/IP 端口指定唯一的单元编号。 该单元编号不可与其它连接到 CJ2 CPU单元的 CPU 总线单元的设定重复。

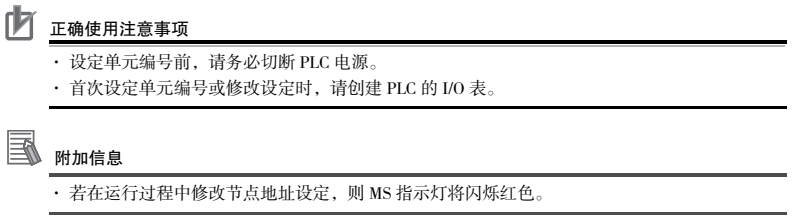

请使用小型螺丝刀进行设定，切勿损坏旋转开关。 单元编号的出厂设定为 0。

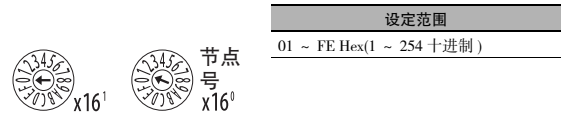

 节点地址设定开关
设定内置EtherNet/IP端口的FINS地址。 使用FINS通信服务时，对于经由Ethernet连接的多个EtherNet/IP单元 ( 包括 CJ2 单元的内置 EtherNet/IP 端口 )，将通过为其指定的节点地址进行识别。 使用节点地址开关可为每台设备设定一个唯一的十六进制节点地址。 而连接在同一 Ethernet 网络中的其它EtherNet/IP 单元或 Ethernet 单元不可占用相同的节点地址。
节点地址的设定范围为 01 ～ FE(1 ～ 254 十进制 )，请不要重复设定节点地址。

注 节点地址的出厂设定为 01。默认设定下，开关设定值为内置 EtherNet/IP 端口 IP 地址的最后两位。

默认 IP 地址为 192.168.250.( 节点地址 )。因此，若节点地址的出厂设定值为 01，则默认 IP 地址为192.168.250.1。
可在设定范围内 ( 01 ～ FE ) 自由设定节点地址，但注意不可在网络内设定重复的节点地址。

 与 IP 地址的关系
使用自动生成模式 ( 动态 / 静态)转换 IP 地址时，用于内置 EtherNet/IP 端口 IP 地址的最低位字节的设定值必须与节点地址的值相同。 若无法设定为与节点地址相同的值，则地址转换模式必须设定为 IP 地址表方式或 IP 地址＋自动生成模式。 详情请参阅 CS/CJ 系列EtherNet/IP 单元操作手册 ( 样本编号：W465)。
