连接方法

对于 CJ2H-CPU6@-EIP 或 CJ2M-CPU3@，可使用市售的 Ethernet 100Base-TX 屏蔽双绞线电缆 ( 直型)通过开关集线器将支持软件连接到内置 EtherNet/IP 端口。

对于 CJ2H-CPU6@-EIP，也可通过 Ethernet 双绞线电缆将其连接到个人计算机。 此外，可采用相同的连接方法通过 EtherNet/IP 单元连接 CJ2H-CPU6@ 或CJ2M-CPU1@。

连接电缆

使用以下电缆将 CJ2 CPU 单元连接到运行支持软件的计算机。

*1 使用标签数据链接时，请使用 100Base-TX。
*2 下表所示为用于内置 EtherNet/IP 端口的推荐部件。

*3 若在网络中使用标签数据链接，请务必使用开关集线器。 使用中继集线器 (Repeater Hub) 进行 EtherNet/IP 标签数据链接 ( 周期通信 ) 时，会因网络通信负载的增加而经常发生数据冲突，导致无法进行稳定通信。

连接前

通过 Ethernet 进行连接时，请先按下例所示设定个人计算机的 IP 地址和子网掩码。

CX-Programmer 设定

可通过 CX-Programmer 设定 PLC 与个人计算机的连接方式。 有关使用 CX-Programmer 设定连接方式的详细内容，请参阅 CJ2 CPU 单元软件操作手册 ( 目录编号：W473)。

附加信息

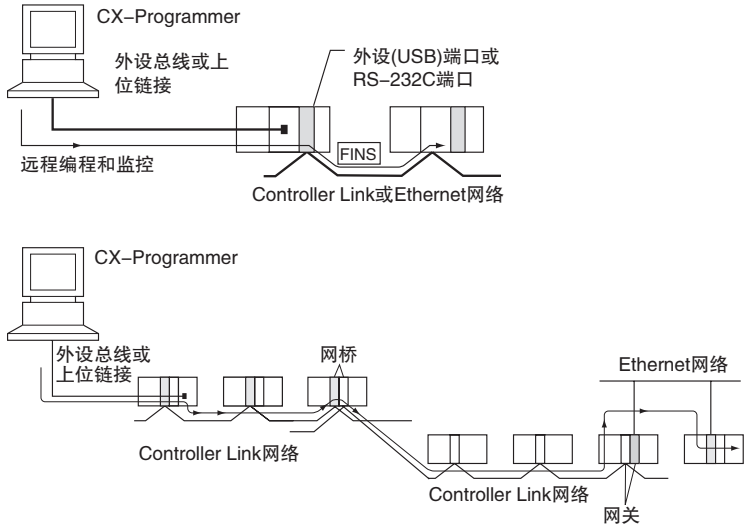

CX-Programmer 可用于远程编程和监控。 无论是直接连接到 CX-Programmer 的 PLC，还是通过Controller Link 或 Ethernet 网络连接的其它 PLC，均可实现编程和监控功能。此外，所有用于直接连接的 PLC 的编程及监控功能都支持远程操作。 详情请参阅 CJ2 CPU 单元软件操作手册中 ( 目录编号：W473) 的 “11-2 串行通信”和 “11-3 通信网络”。

正确使用注意事项

若发生下述错误，则将无法通过内置 EtherNet/IP 端口连接编程设备：
· I/O 总线错误
· I/O 点数过多错误
· 单元编号重复错误
· 机架编号重复错误
· I/O 设定错误
若发生上述任一错误，且无法通过内置 EtherNet/IP 端口连接编程设备时，请通过 USB 端口进行连接。
