CJ2H-CPU67-EIP内置 EtherNet/IP 部分构成与功能

发布日期:2022/2/16

 状态指示灯:MS、NS、COMM、100M 和 10M


MS( 模块状态 ) 指示灯表示内置 EtherNet/IP 端口本身的状态,NS( 网络状态 ) 指示灯表示网络状态。
COMM、100M 和 10M 指示灯表示 Ethernet 通信状态。
MS 和 NS 指示灯显示为绿色或红色。 COMM、100M 和 10M 指示灯显示为黄色。 上述显示灯具备点亮、
闪烁或熄灭三种状态。 下表所示为各指示灯状态的含义。
有关使用指示灯进行故障检修的详情信息,请参阅 “第 6 章 故障检修”。


 7 段显示器


接通 PLC 电源或对 CPU 单元进行复位时,所有显示段将闪烁两次,并从右到左显示为内置 EtherNet/IP
端口指定的 IP 地址。 显示完 IP 地址后,将以十六进制形式显示 IP 地址 ( 节点地址 ) 的低 8 位。

例如,若 IP 地址为 192.168.250.10,则显示内容将按以下方式进行变更:


若发生错误,则错误代码将依次显示受影响设备 IP 地址的最低位字节。 有关错误代码的详细内容,请
参阅 “6-2-2 查看 EtherNet/IP 端口 7 段显示器的错误状态”。
以下为错误显示例。

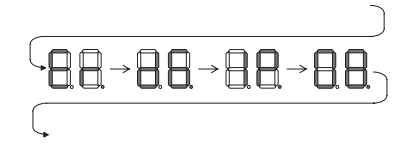

· 与 IP 地址 192.168.250.8 进行通信时发生 d6 错误 ( 无法连接 )。
· 与 IP 地址 192.168.250.9 进行通信时发生 d6 错误 ( 无法连接 )。
· 与 IP 地址 192.168.250.40 进行通信时发生 d5 错误 ( 校验错误、无目标对象 )。
· 内置EtherNet/IP端口(192.168.250.10)发生C6错误(多开关置ON)和EA错误(EtherNet/IP扩展设定错误)。


· 错误显示无优先级顺序。 发生的所有错误按顺序重复显示。
左 / 右小数点 LED
若 IP 地址低 8 位相同的多台设备发生错误时,则通过对应设备显示右侧的小数点来表示。
以下为多台设备发生错误时的显示例。
· 与 IP 地址 10.0.1.8 进行通信时发生 d6 错误 ( 无法连接 )。
· 与 IP 地址 10.0.2.8 进行通信时发生 d6 错误 ( 无法连接 )。
