CJ1M的1:N PC LINK中的全部模式和主体模式有何区别？两者的地址分配是怎样的？
254**@**com 2022/3/22 18:12:01 发布
CJ1M的1:N PC LINK中的全部模式和主体模式有何区别？两者的地址分配是怎样的？
回复人：
154**@**com 2022/3/22 18:15:30
CJ1M的1:N PC LINK的硬件结构：
数据交换分两种模式：全部模式和主体模式。

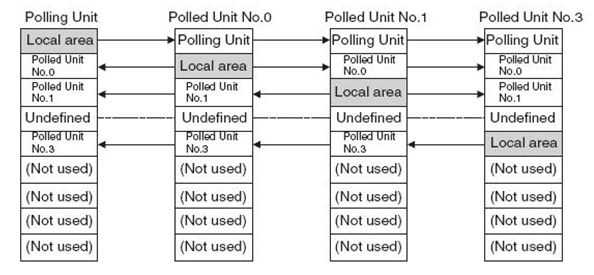

全部模式是指：主站的数据可以传递到各个从站，并且每个从站的数据可以传递到主站和其它各个从站；其地址分配：如果链接字设为10个字，则主站的发送区为CIO区为CIO3100---CIO3109,CIO3110开始为接收区对应每个从站10个连续字；从站0的发送区为CIO3110---CIO3119,对应主站的接收区为CIO3100---CIO3109，对应别的从站地址从CIO3120开始每个从站10个连续字，依次类推：
主体模式是指：主站的数据可以传递到各个从站，每个从站的数据只能传递给主站，而不能传递给从站；其地址分配：如果链接字为10个字，则主站发送区占用CIO区为CIO3100---CIO3109, CIO3110开始为接收区对应每个从站10个连续字，和全体模式下一样；；从站0的发送区为CIO3110---CIO3119,对应主站的接收区为CIO3100---CIO3109，因为不接受别的从站的数据，所以CIO3120后的地址就不占用，依次类推：
