欧姆龙plc cj1系列CJ1M-CPU13+CJ1W-SCU41-V1的通讯模块协议宏举例？
569**@**com 2021/11/3 9:16:43 发布
CJ1M-CPU13+CJ1W-SCU41-V1的通讯模块，使用协议宏模式通过Modbus-RTU协议来读取3G3MV的0024寄存器（输出频率）数据。
回复人：
154**@**com 2021/11/3 9:30:36
3G3MV站点号设置为01，CJ1W-SCU41-V1单元号为0，串口1，
发送命令为16进制的010300240001校验码。
注：01为站点号，03为读功能码,0024为寄存器地址，0001为读取寄存器个数，校验为CRC16校验。
反馈命令为16进制的010302□□□□校验码。
注：□□□□为实际反馈的0024内的数据。

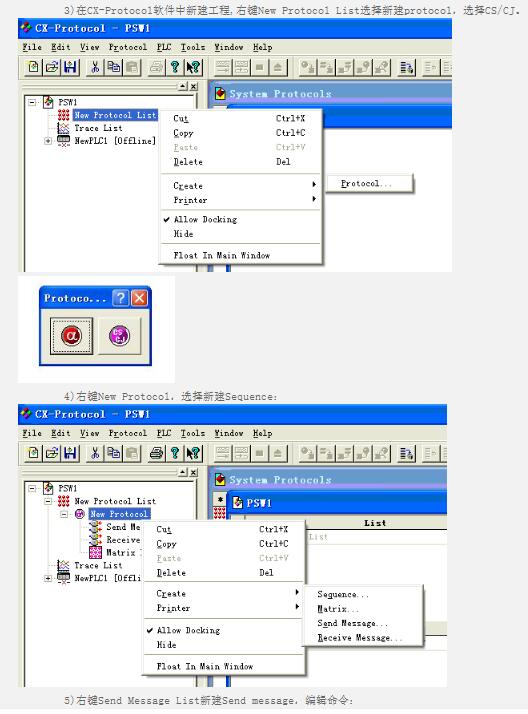

操作步骤：
1)通过CX-Programmer软件中的IO表和单元设置来设定CJ1W-SCU41-V1参数：串口1，端口设定选择用户设定，串口通讯模式选择Protocol Macro， 波特率以及数据格式保证两边一致。
