基本介绍：
近年来随着我国经济的快速发展和房地产业的崛起，人们对于家具的要求也越来越高，这就刺激了木工行业的快速发展，其中砂光机是一种用于木料板材抛光的木工设备，根据设备的工位可分有八道工序，即：粗铣－精铣－摆动砂光－摆动砂光－第二次粗铣－第二次精铣－固定砂光－固定砂光。设备要求不管长短板都能自动砂光，而且可以任意调整砂光板的长短。
    本案例介绍的就是利用台达机电产品对木线条砂光设备的整合开发应用。

设备介绍：

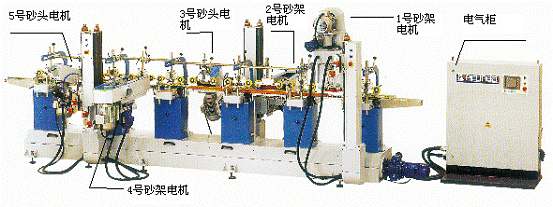

    本案例中介绍的是适用于直线和 L 型较复杂之直线轮廓的直线仿形砂光机，能一次同时砂削三个面两角。从整机图的进料位可看出，工位砂架1是砂削木块上侧面；工位2、3是砂削及抛光木块右侧面；工位4、5是砂削及抛光木块左面，一次性共砂削三个面，进料处有一个光电开关，送料电机配有一个编码器计算加工量及计算位置。砂带砂轮速度采用变频调速，能满足各种材质需求，操作方便。根据加工量增加来启动气阀进行仿形轮的自动进给补偿，保证砂头不会因磨轮的磨损而改变砂削效果。

    我们根据客户设备装置及工艺的要求，选择了DVP28SV系列PLC作为核心控制器，SV机有两路高速计数器可达200kHz满足了工艺中对高速计数的要求。上位监控与参数设置则通过 A系列触摸屏实现，对应各个独立工位分别设计了监控画面以及实时的警报管理。下表是整套砂轮设备的参数：


工作宽度范围

50-130mm

工件最小长度

>=660mm

工件厚度范围

10-80mm

三角砂架磨削最大有效宽度

60mm

单轴砂架磨削最大有效宽度

80mm

送料速度

9.0-57m/min

送料电机

1台 (PCS)380V、 50Hz、 1.5KW、 1400r/m in

三角砂架电机

3台 (PCS)380V、 50Hz、 2.2KW、 1410r/m in

三角砂架摇摆电机

3台 (PCS)380V、 50Hz、 0.12KW、 1400r/m in

砂头电机

2台 (PCS)380V、 50Hz、 2.2KW、 1410r/m in

三角砂架砂带线速

8-18m/s

三角砂架倾斜角度

0-+90

砂带张紧气压

0.2-0.3Mpa

压模块顶出气压

0.3-0.5Mpa

砂头砂带线速度

8-13m/s

砂头可倾斜角度

0-+90

电气总功率

12.86KW

外形尺寸

6050*2000*1750mm


    我们根据客户设备装置及工艺的要求，选择了DVP28SV系列PLC作为核心控制器，SV机有两路高速计数器可达200kHz满足了工艺中对高速计数的要求。上位监控与参数设置则通过 A系列触摸屏实现，对应各个独立工位分别设计了监控画面以及实时的警报管理。
