中达电通采用多层电动前维护大屏幕系统

发布日期:2025/3/30

 项目背景

山东垦利石化集团有限公司始建于1970年,资产30亿元。旗下有垦利炼油厂、东营市宏远纺织有限公司、东营华德利玻璃棉制品有限公司、垦利惠能热电有限责任公司等八个分厂(公司),是一家以石油化工为主业,集石油加工、石油化工、纺织、建材、热电、酿酒、供热、科研为一体的国家大(一)型企业集团,是山东省136户重点企业集团之一。

为了促进企业转型升级步伐,使企业迈向革命性发展的新时期。垦利石化提出了建设智能化工厂的发展目标。企业将向着企业数据、信息及业务应用一体化的目标发展, 将信息化作为转变企业发展方式、实现科学发展的重要手段,将信息技术应用融入财务、采购销售、设备、生产运行管理等各个环节,并在生产经营中持续深化应用,推动各系统间的集成,实现两化深度融合。

项目方案

在建设智能化工厂的过程中,垦利石化集团通过物资采购库存管理系统(SCM)、生产管理系统(C-MES)、客户管理系统(CRM)等一批信息系统的应用大幅度提升了企业精细化管理水平,极大地增强了市场竞争力,有力地推动了企业跨越发展。

数据可视化是智慧的开端,在建设智能化工厂的同时,集团领导提出了建设集团生产控制中心的决定。控制中心将集中管理监控集团的生产流程,统一掌握调度集团的生产资源,为集团的发展提供全面的信息数据。

经过层层严格甄选,最终中达电通提供的大屏幕系统从众多厂家中脱颖而出,成功中标垦利石化集团控制中心项目。除了严格的生产管理、精良的研发团队,以及母公司台达全球领先的视讯显像技术实力外,中达电通为本项目选配的业界独创的多层电动前维护技术,更是垦利集团选择中达电通提供控制中心关键设备----生产调度大屏的重要原因之一。

为了响应国家号召,垦利集团提出节俭投资新建控制中心。该控制中心的空间有限,中达电通的多层电动前维护产品既解决了显示设备的高分辨率,小拼缝,又极大地为客户节约了空间,并保证了大屏显示效果无折损的呈现在用户面前。

常规的DLP投影显示单元多采用后维护方式,需要预留600-1000mm的后部维护通道,占用了部分场地空间。针对此缺陷,业界普遍采用一种两层叠加的前维护方式,虽然解决了显示墙靠墙安装的问题,但由于只能堆叠2层,极大的制约了显示墙的拼接规模及应用范围。

中达电通采用最新模块化设计理念,开发出应用范围更广的DVS系列电动前维护式DLP显示单元。DVS电动前维护显示单元采用独特的电动屏幕和电动六轴调整技术,可从正面开启屏幕进行维护,在满足正常安装维护的情况下可实现多层堆叠拼接,最高可堆叠8层。不需要预留维护通道,真正实现了大型DLP显示拼接墙完全靠墙安装,为控制室空间有限的用户提供了理想的解决方案,对于安装空间足够的用户,也将极大提高控制室的整体空间利用率,提供更好的观看视角。

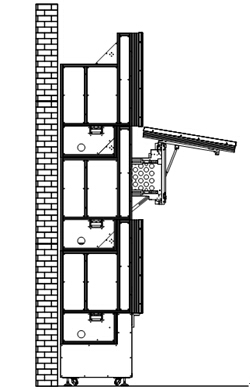

图一 采用DVS电动前维护显示单元的拼接墙示意图

l   DVS电动前维护显示单元独有技术

1、独有的电动屏幕开启技术

屏幕采用由电机驱动液压式杠杆原理的推出及翻转装置,可以电动方式从前方打开屏幕,保证了即使屏幕之间相互挤紧时也可以方便的将屏幕推出,屏幕的推出及收回操作精确平稳,保护屏幕不会受到损伤,使得安装维护人员可以方便的对单元内部的部件包括接口模块、灯泡、色轮等进行维护操作。

2、独有的电动六轴调整技术

画面几何调整采用电动六轴光学调整机构,电动六轴的每个轴向均采用精密电机控制,可通过调试软件或遥控器给每个单元电动六轴机构发出指令,电动六轴调整电机即可自动进行相应的调节,每个轴向均可达到0.1mm级的调节精度,远高于手动调节的精度,从而更精确的调整每个单元的画面几何,实现图像的无缝拼接显示。

3、独特的电动调节整合技术

DVS电动前维护显示单元的电动六轴与电动屏幕采用同一个控制模组,并与光机控制技术整合,通过光机的遥控器和调试菜单界面,既可以进行电动六轴的几何调节,又可以进行屏幕及反射镜的机械调整,真正实现了前维护单元的电动调试全面自动化。

4、独特的箱体散热通道设计

DVS电动前维护显示单元采用独特的纵向双风道散热结构设计,采用先进的强制冷却及空气对流设计原理,形成高效的空气对流散热系统,具备多组冷却风扇,可将单元内部的热量通过纵向散热通道快速排出,多层堆叠时也不需要预留后部散热空间。


图二 DVS电动前维护显示单元散热结构示意图

DVS电动前维护显示单元与其他前维护单元的技术比较:




项目配置

DLP投影显示单元:DVS-60 XGA L  39块

图像拼接控制器:VisionCON2000  1台

控制软件: 1套

专用的VGA,RGB线缆: 39批


图三 系统拓扑图







项目总结

“智能工厂”是指在数字化工厂的基础上,利用物联网的技术和设备监控技术加强信息管理和服务;清楚掌握产销流程、提高生产过程的可控性、减少生产线上人工的干预、即时正确地采集生产线数据,以及合理的生产计画编排与生产进度。在智能工厂的建设当中,无论是对数据的采集、设备的监控还是生产进度的安排,均离不开大量图形数据的显示。而利用大屏幕显示系统进行数据的可视化处理、集中显示,是未来智能工厂建设当中不可或缺的一项内容。

此次项目中,中达电通提供的大屏幕系统除了因应客户特殊需求提供了专利技术产品外,整个大屏幕系统对图像及数据的快速响应、人性化操作、稳定及不间断可靠运行等特性,皆为智能工厂控制中心的重要需求。而随着越来越多的集团化企业开始向智能工厂迈进,中达电通为垦利石化集团打造智能工厂项目提供的多层电动前维护大屏幕系统,也将成为值得借鉴的成功案例。
