发布日期：2021/9/12

一、产品介绍：

“氢脆”和“氢透”现象在测量氢气压力方面一直困扰着工程技术界，氢气一旦泄漏可能产生不堪设想的后果。目前市场上的压力变送器绝大多数都不能直接用于测量氢气的压力，因为这些产品所用的材料都不具备耐氢脆、抗氢透的能力。SENEX公司生产的测氢专用型压力变送器，其核心部件采用美国生产的抗氢脆、抗氢透的特殊金属材料，在美国经过严格的热处理、精心设计及加工而成。

二、主要技术指标：

测量介质        高纯度氢气或含氢量较高的混合气体；
测量范围        表压1～60Mpa
输出信号        4～20mADC(两线制)  0～10VDC，0～5VDC，1～5VDC(三线制)
供电电压        9～36VDC(两线制)，24±5VDC(三线制)
准确度          1.0级，0．5级，0．25级，(包括非线性、重复性及迟滞在内的综合误差)
安装方式        螺纹安装
压力连接        M20×1．5、M12×l、Gl／4、Gl／2阳螺纹等
电气连接        四芯屏蔽电缆(防护等级IP68)、DIN接头
防爆类型        本安型iaI、iaIICT4、iaIIBT4；隔爆型dI、dIICT6

三、典型应用案例介绍：

1）加氢机（如图1）：


                         图1                                                        图2

基本功能：
配备监控系统，监测充气过程的温度、压力和流量，控制充气速度；
配备安全联锁系统，当加气软管失压、过压、过流时可自动切断气源；
采用进口质量流量计，具备自动压力温度补偿功能；
断电保护、掉电复显功能；
完善的数据保存、管理、查询功能。可以统计当班加气累计数值和汇总累计数值；
可预置定量、定额加气功能；
在加气过程中能直接显示压力；
具有自动监测故障功能，可自动显示故障代码；
预留税控功能接口；
预留通讯接口。

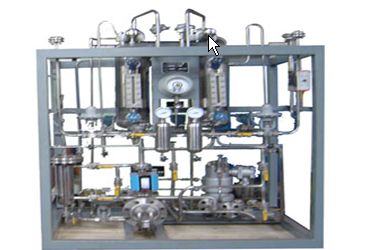

 2）制氢设备（见上图2）：

3） 现场设备（见图3）：

                         图3
