发布日期：2022/1/8

淮亚利

 安科瑞电气股份有限公司  上海嘉定

摘要：介绍惠氏营养品（中国）有限公司电能管理系统，采用智能电力仪表采集配电现场的各种电参量和三相电压电流的2-31次谐波。系统采用现场就地组网的方式，组网后通过现场总线通讯并且经并入惠氏营养品公司内部局域网远传至后台，通过Acrel-3000型电能管理系统实现变电所配电回路用电的实时监测和电能管理。

关键词：惠氏营养品（中国）有限公司;变电所;智能电力仪表;Acrel-3000型;自行组网;电能管理系统

0引言

        惠氏营养品（中国）有限公司（以下简称“惠氏公司”）是全球500强企业之一，也是全球最大的以研发为基础的制药和保健品公司之一。惠氏公司在研究、开发、制造和销售药品、疫苗、生物制品、营养品和非处方药品等方面处于全球领先地位。惠氏的产品改善了全球各地人们的生活质量。惠氏公司的主要业务部门有惠氏公司药物部、惠氏公司健康药物部和Fort Dodge动物保健品部等。惠氏公司在制药、疫苗和生物技术方面的领导地位具有悠久的历史。惠氏公司在妇女卫生保健、神经系统疾病、肌肉与骨骼疾病、心血管疾病的治疗、疫苗、抗感染、血友病、免疫制剂和抗肿瘤等领域都有业界领先的产品。惠氏公司同样也是营养品领域和健康药物领域的领先者。 它在处方药和非处方药的研究、开发及制造和经营方面占有举足轻重的地位，同时，它在疫苗、生物工程、农产品以及动物健康产品方面也占有重要地位。

        由于惠氏公司用电量比较大，并且为响应国务院制定的一系列促进节能减排的政策措施，更好的对配电系统进行电能管理。因此建立了后台电能管理系统，对配电进行智能化管理。本项目为惠氏公司四个变电所电能管理系统。根据配电系统管理的要求，需要对惠氏公司四个变电所内的低压配出线进行电力监测，以保证用电的安全、可靠和高效。

        Acrel-3000型低压电能管理系统，充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的最新发展，对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网运行的远程监测和集中电能管理。

1系统设计

        本电能管理系统主要由生产和办公总计四个变电所进行变配电管理，湿法、干法、废水三个变电所提供整个惠氏公司生产所需电力，CUB变电所提供惠氏公司全部办公及后勤用电。高压电缆进线由外边开闭所引来，并且监控值班室设置在办公主楼的二楼监控室。因此，为实现对整个惠氏公司电力系统的实时监测及对各区用电的电能管理，在值班室设立了监控中心，基于Acrel-3000的电能管理系统后台，实现对整个配电系统的实时监测与电能管理。

1. 系统结构

        本电能管理系统主要实现惠氏公司四个变电所的0.4kV配电系统的用电监测与电能管理；监测范围为四个变电所的T1、T2、T3、T4、T5、T6、T7、T8变压器的低压进线柜、联络柜、馈线柜中的智能电力仪表，从而实现远程实时监测和电能管理。该系统总计有79只仪表（其中包括8只ACR330ELH谐波仪表，71只PZ系列智能仪表），分8条总线，由于四个变电所之间距离较远，并且较为分散，采用每个变电所内自行组网，然后并入惠氏公司内部局域网的方式，实该现场总线上仪表与监控主机的数据连通。

        系统主要采用分层分布式计算机网络结构，如图1所示：站控管理层、网络通讯层和现场设备层[1]。

图1 系统总体拓扑图

1）站控管理层

        站控管理层针对电能管理系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。主要由系统软件和必要的硬件设备，如工业级计算机、打印机、UPS电源等组成。电能管理系统软件具有良好的人机交互界面，对采集的现场各类数据信息计算、分析与处理，并以图形、数显、声音等方式反映现场的运行状况。

        监控主机：用于数据采集、处理和数据转发。为系统内或外部提供数据接口，进行系统管理、维护和分析工作。

        打印机：系统召唤打印或自动打印图形、报表等。

        UPS：保证计算机监测系统的正常供电，在整个系统发生供电问题时，保证站控管理层设备的正常运行，提供足够的时间进行数据存储。

   2）网络通讯层

        通讯层设备为Nport5232I串口服务器。该层是数据信息交换的桥梁，负责对现场设备回送的数据信息进行采集、分类和传送等工作的同时，转达上位机对现场设备的各种控制命令。

        通讯介质：系统主要采用屏蔽双绞线，以RS485接口，Modbus通讯协议实现现场设备与上位机的实时通讯。

3）现场设备层

        现场设备层是数据采集终端，主要由智能仪表组成，采用具有高可靠性、带有现场总线连接的分布式I/O控制器构成数据采集终端，向数据中心上传采集的数据。智能电力仪表担负着最基层的数据采集任务，其监测的数据必须完整、准确并实时传送至监控主机。

        以上网络仪表均采用RS485接口和Modbus-Rtu通讯协议，RS485采用屏蔽线传输，一般都采用二根连线，接线简单方便；通讯接口是半双工通信即通信的双方都可以接收、发送数据但是在同一时刻只能发送或接收数据，数据最高传输速率为10Mbps。RS485接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰能力增强，总线上允许连接多达32个设备，最大传输距离为1.2km。

1.2 现场仪表

         本项目对于变压器低压主进线回路的监测采用安科瑞的ACR330ELH多功能谐波仪表，其是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的网络电力仪表，它能测量所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度、并可监测电压、电流的2-31次谐波分量等多种电参量。并且本仪表带有4路光电隔离开关量输入接点和2路继电器控制输出接点，这些接点可以配合智能断路器实现断路器的遥信、遥控操作。该系列网络电力仪表主要应用于变电站自动化、配电网自动化、小区电力监控、工业自动化、能源管理系统及智能建筑等领域。

        对于其他的配电柜出线回路，采用的都是PZ-80/E4智能电力仪表，PZ-80/E4智能电力仪表，为嵌入式安装，可安装在动力箱或低压出线柜门板上，面板尺寸为80mm×80mm，规格为220/380V、5A，电流经互感器接入，精度0.5级，广泛应用于高、低压进线柜、联络柜、出线柜、动力柜等场合，带RS485接口，Modbus通讯协议[2]。

2电能管理系统主要功能

2.1  数据采集与处理

        数据采集是配电监控的基础，数据采集主要由底层多功能网络仪表采集完成，实现远程数据的本地实时显示。需要完成采集的信号包括：三相电压U、三相电流I、频率Hz、功率P、功率因数COSφ、电度Epi、远程设备运行状态等数据。

        数据处理主要是把按要求采集到的电参量实时准确的显示给用户，达到配电监控的自动化化和智能化要求，同时把采集到的数据存入数据库供用户查询。

2.2  人机交互

        系统提供简单、易用、良好的用户使用界面。采用全中文界面，CAD图形显示低压配电系统电气一次主接线图，显示配电系统设备状态及相应实时运行参数，画面定时轮巡切换；画面实时动态刷新；模拟量显示；开关量显示；连续记录显示等。

2.3  历时事件

        历时事件查看界面主要为用户查看曾经发生过的故障记录、信号记录、操作记录、越限记录提供方便友好的人机交互，通过历史事件查看平台，您可以根据自己的要求和查询条件方便定位您所要查看的历史事件，为您把握整个系统的运行情况提供了良好的软件支持。

2.4  数据库建立与查询

        主要完成遥测量和遥信量定时采集，并且建立数据库，定期生成报表，以供用户查询打印。

2.5  用户权限管理

        针对不同级别的用户，设置不同的权限组，防止因人为误操作给生产，生活带来的损失，实现配电系统的安全，可靠运行。可以通过用户管理进行用户登录、用户注销、修改密码、添加删除等操作，方便用户对账号和权限的修改。

2.6  运行负荷曲线

        负荷趋势曲线功能主要负责定时采集进线及重要回路电流和功率负荷参量，自动生成运行负荷趋势曲线的，方便用户及时了解设备的运行负荷状况。点击画面相应按钮或菜单项可以完成相应功能的切换；可以查看实时趋势曲线或历史趋势线；对所选曲线可以进行平移、缩放、量程变换等操作，帮助用户进线趋势分析和故障追忆，为分析整个系统的运行状况提供了直观而方便的软件支持。

2.7  远程报表查询

        报表管理程序的主要功能是根据用户的需要设计报表样式，把系统中处理的数据经过筛选、组合和统计生成用户需要的报表数据。本程序还可以根据用户的需要对报表文件采用定时保存、打印或者召唤保存、打印模式。同时本程序还向用户提供了对生成的报表文件管理功能。报表具有自由设置查询时间实现日、月、年的电能统计，数据导出和报表打印等功能。

3系统案例分析

        上位机软件为Acrel-3000电能管理系统组态软件，该软件是对现场电参量数据进行采集与监测的专用软件，最大的特点是能以灵活多样的“组态形式”而不是编程方式来进行系统集成，它提供了良好的用户开发界面和简捷的工程实现方法，只要将其预设置的各种软件模块进行简单的“组态”，便可以非常容易地实现和完成对现场数据的采集与监测功能。Acrel-3000电能管理系统具有友好的人机交互界面，可实时和定时采集现场设备各电参量及开关量状态，并将采集到的数据上传给监控主机进行实时显示与存储。系统还提供了实时曲线和历史趋势曲线分析，符合用户设计需要的报表、事件记录和故障报警等功能[3]。整个系统可以实现所有回路用电量的采集和统计，实现了远程自动抄表、电力监测与电能管理功能。

3.1  数据采集和系统图显示

        现场仪表测量并采集回路数据信息，上位机软件再对现场仪表的数据进行定时或周期采集并存储，可以自由设置采集的时间周期，最小的系统支持的采集周期。可以随时查看任一表计的瞬时表值、累计量等信息，记录时间间隔内电力仪表的电压、电流、功率因数和有功电度等。这些参数信息可以自动保存到数据库中，便于查询。

        系统具有友好的人机界面，便于普通的现场值班人员查看并记录相关信息，系统一次图（如图2、图3）不仅显示了线路的开关状态，还实时显示电压、电力、有功电度等重要的电力参数。所有数据信息都定期的保存到数据库中。

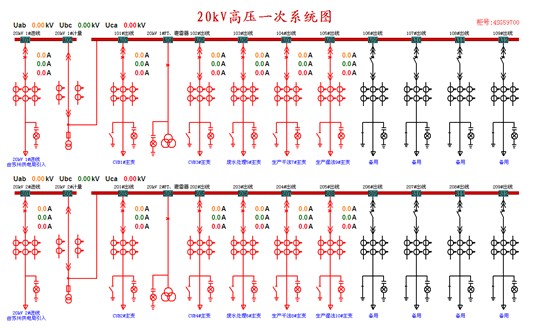

图2 20KV高压一次系统图

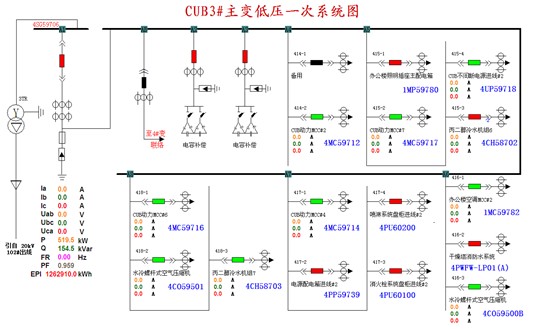

图3 3#变压器低压一次系统图

3.2  远程抄表

        系统对所有采集到的数据都能实时的显示，并保存到数据库中，因此可以手动查询每个回路的所有实时及历史电参量数据，并以表格的形式展现给用户，便于打印、保存。如图4所示。

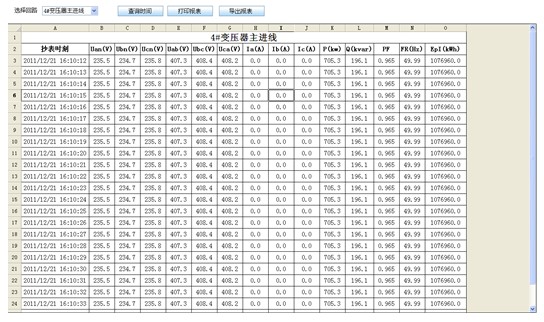

图4 回路远程抄表

3.3  电能报表

        系统采集的有功电度数据，按照回路名称的不同，自动生成日报表、月报表和年报表并有报表打印功能，并可对某一回路的某一时间段内的用电量进行查询与打印，同时这些报表也能以Excel的格式导出。如图5所示。

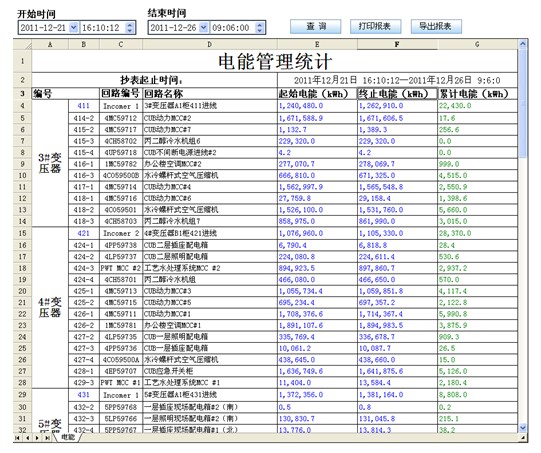

图5 电能管理报表

3.4  电流趋势曲线

        本系统对于重要回路，不仅可以对电流进行实时显示与监测，并可以根据保存的历史数据做成趋势曲线，可以查看实时和历史变化趋势，预测电力负荷容量，并可对电力故障进行查询，保证电力负荷的安全运行。如图6所示。

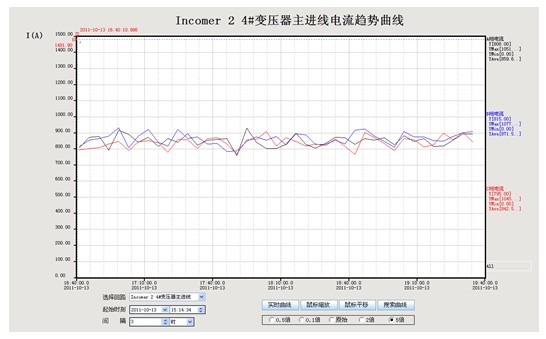

图6 电流趋势曲线

3.5  事件记录与报警

        主要用于查看历史报警信息；帮助用户进行事故查询与追忆；支持历史查询，打印等功能。实时报警信息会即时弹出，提醒用户所进行的操作。并对所有操作具有自动事件记录功能。如图7所示。

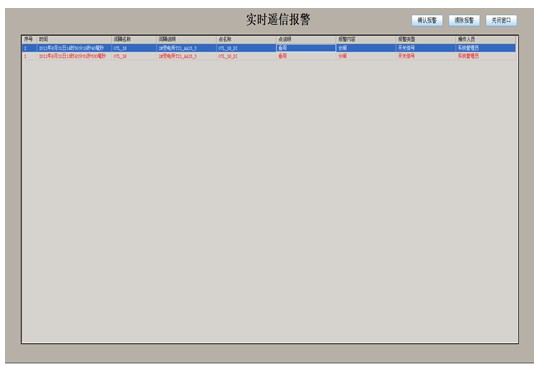

图7 回路跳闸报警

4结束语

        随着智能建筑的发展及电力的广泛应用，对智能建筑的配电系统的智能化集成管理已成为国家机关办公建筑及大型公共建筑智能化建设的必然趋势，本文介绍的基于Acrel-3000的电力监测与电能管理系统，不仅可以实时显示电力运行状态及用电状况，还能对数据进行分析处理，以用户适用的方式展现出来，满足用户的需求，实现对采集数据的分析、处理，其生成各种电能报表、分析曲线、图形等，极大的方便了用户的使用，便于配电系统的实时监控与电能的远程抄表与分析研究，为智能建筑的节能技术提供参考。

参考文献

[1].王斌 杜运东等.基于Acrel-5000的大型公共建筑能耗监测系统设计与应用[J].智能建筑电气技

术.2009.3(5)

[2].任致程 周中. 电力电测数字仪表原理与应用指南[M]. 北京. 中国电力出版社. 2007. 4

[3].周中.杜运东.电力仪表在大型公共建筑电能分项计量中的应用[J].现代建筑电气 2010. 6

作者简介：

淮亚利，女，汉族 ，主要研究方向为智能建筑供配电监控系统

邮箱：2880157850@qq.com   电话：021-69155901
