发布日期：2021/10/22

      火灾报警系统，包含火灾检测以及消防联动。现在大型的水泥厂都具备有设备监控室，监控室内有独立的视频监控，同时还有报警系统组态SCADA以及现场的HMI、PLC设备，负责接收现场报警开关信号，温度信号，以及其他烟雾探测器的输出信号，最后控制输出点执行声光报警等。以上是传统的方案，那如何把这个两个方案整合到一个系统中，并且能够实现远程手机APP监控一体化，实时接收报警信息，查看现场各监控点视频呢？海为提供了火灾报警一体化解决方案，让多个系统变成一个系统，方便管理，实时获取现场信息。

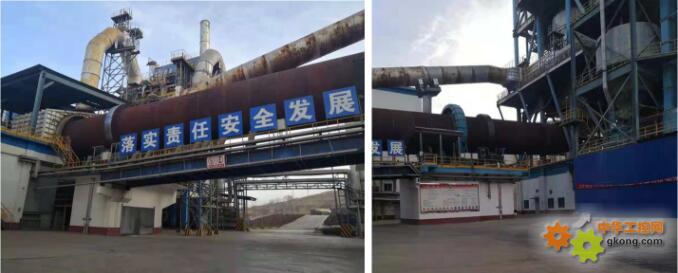

图1 水泥厂（局部）

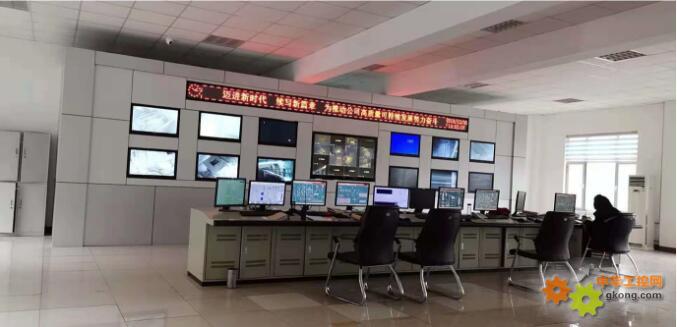

图2 水泥厂监控中心

一、选型配置
1、工业触控一体机P17：
* 17" TFT，1280×1024，Intel Bay Trail J1900 4- 核处理器
* 支持VGA 和HDMI 输出，选配WIFI
* Linux系统，24 小时不间断运行
* 内置Haiwell Cloud SCADA 软件，支持手机APP远程控制，网页远程访问。
* 支持手机APP报警信息推送。如果在APP没有打开的情况下，系统会以短信形式，把报警消息发送到机主和管理员手机。

2、云摄像机：CTQ5X，壁挂式云摄像机。
* 200万像素 1080P 6mm 水平视场角:51°对角62° 距离38m 红外夜视50米
* IP66 RJ45（10/100MB）带wifi 支持SD卡（含电源、支架）。
* 内置视频流云服务，集成海为云功能，支持手机远程实时监控。

3、PLC：T32S2R+S08AI
* T系列标准型PLC，可扩展7个模块，自带一个RS232，一个RS485口；
* 支持2路200K高速脉冲输入，2路200K高速脉冲输出。
* 程序永久保存，程序容量48K，指令丰富，完全满足现场逻辑控制需求。
* 模拟量不用写任何转化程序。现场温度、探测器信号采集所见即所得。

二、现场组网

图3 泵站现场组网示意图

三、摄像头HMI配置介绍
* 摄像头上电，能上网的网线插入摄像头网口，此时摄像头自动获取IP，上网成功。
* 每个摄像头出厂的时候都有一个序列号和验证码。
* 打开海为HMI编程软件-进入外设-摄像头-增加外设，在新增加的摄像头中填入验证码和序列号即可。
* 在编辑画面中，高级控件-摄像头操作，绑定建好的摄像头，下载程序屏上网，手机即可远程访问。
* IPC上连接的摄像机数量没有限制
* 手机APP上可以远程查看现场摄像机监控，视频流畅。

四、现场控制照片

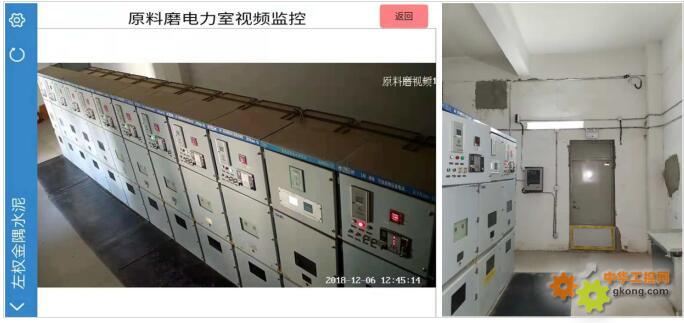

图4 IPC工控机与电力室

图5 手机APP监控P17工控机画面

图6 手机APP视频监控与现场云摄像机安装图

五、方案优势与总结
* IPC带6个串口，两个以太网口，丰富的通讯接口能满足现场通讯控制需求。
* IPC支持海为云平台，智能管理，支持云端/ 手机端访问控制，操作性强；IPC缺省为Linux系统，响应速度快。
* A/B Key 安全机制，集成Haiwell Cloud云服务、内置Haiwell 云引擎；让访问安全可靠，让远程安全放心。
* 海为HMI、IPC上连接的摄像机数量没有限制。
* 把传统的监控系统与工业控制系统合二为一，这样不仅能远程监控设备参数，还能实时查看分布监控的现场视频。
