一、概述

    药品作为一种特殊商品，直接关系到人民的生命健康问题。目前医药行业药品储存环境的温湿度检测设备主要是温度计、温湿度记录仪，大多数医药储存流通企业还在使用传统的温度计，数据手工记录，药品流通温湿度监管水平低，数据可靠性差。

    根据国家药监总局新《药品经营质量管理规范》的要求，要求药品批发企业储存药品的常温库、阴凉库、冷库、冷藏车及车载保温箱或冷藏设备等安装温湿度自动监测设施设备，并与计算机联网，实现24小时自动实时监测、记录温湿度数据，监测装置能够在温湿度超出规定范围时自动报警，通知库管人员采取相应措施进行调控。

斯必得电子在医药行业的温湿度监测方面积累了丰富的经验，在全国有大量成功案例。



 二、设计依据

（1）《药品经营质量管理规范》

（2）《中华人民共和国药品管理法》

   （3）《中华人民共和国药品管理法实施条例》

（4）《安全防范工程程序与要求》 GA/T75-94

（5）《智能建筑设计规范》(GB/T 50314－2000)

（6）《低压配电设计规范》(GB 50054－95)

（7）《中华人民共和国公共安全行业标准》(GA 247-2000)

（8）《计算机场地安全要求》

（9）《计算机站场地技术条件》GB2887-89



三、系统性能

   1、先进性

整个系统技术保持一定前瞻性，采用的设备和技术能适应将来的科技发展。

   2、可靠性

所选设备具有良好的电磁兼容性和电气隔离性能，系统安全可靠性高，有足够的抗干扰能力，不影响被监控设备正常工作。

设备研发与选用采用高可靠的工业级标准，保障系统7×24小时不间断运行

  3、稳定性

系统成熟稳定，支持各种空调、新风机等主流厂家智能设备的接口通讯协议

  4、实时性

系统数据能通过网络实时传输与保存，用于日后的查询与分析。

  5、实用性

系统性能价格比高，整个系统施工简化、易维护、易使用、运行费用低。

  6、扩展性

系统采用分布式架构设计，能够适应不断增加设备的扩展需求，当系统扩容时，只需简单增加相关设备即可。

  7、兼容性

整个系统能兼容不同的操作平台: windows、iOS，android、LINUX。

  8、灵活性

系统构成方式简单，功能配置灵活，充分利用现有的计算机资源，能满足不同业务部门的需要。

  9、维护性

系统运行可在线运行诊断和检测，能及时发现系统各功能单元故障情况，便于系统故障的维护处理。





四、用户需求及分析

    据相关了解药品应按温、湿度要求将其存放于相应的库中，药品经营企业各类药品储存库均应保持恒温。对每种药品，应根据药品标示的贮藏条件要求，分别储存于冷库（2-10℃）、阴凉库（20℃以下）或常温库（0-30℃）内，各库房的相对湿度均应保持在45%—75%之间。现按其要求在冷库、阴凉库、常温库等各个重要部分安装温湿度监控。



五、解决方案



1、监控内容

对于医药冷库内各种昂贵的电子设备以及各种医药药品所需的存储环境对环境温湿度有较高的要求。因此在医药冷库的各个重要部位安装温湿度传感器，一旦发现超温异常立即启动报警。

2、实现方式

通过在医药冷库重要部位安装温湿度传感器对环境温湿度实时监测，既可在温湿度传感器表面实时看到当前的温度和湿度数值，亦可通过温湿度传感器的RS485智能接口与协议转换器设备采用TCP/IP方式将信号接入监控服务器平台，由监控平台软件进行温湿度的实时监测。

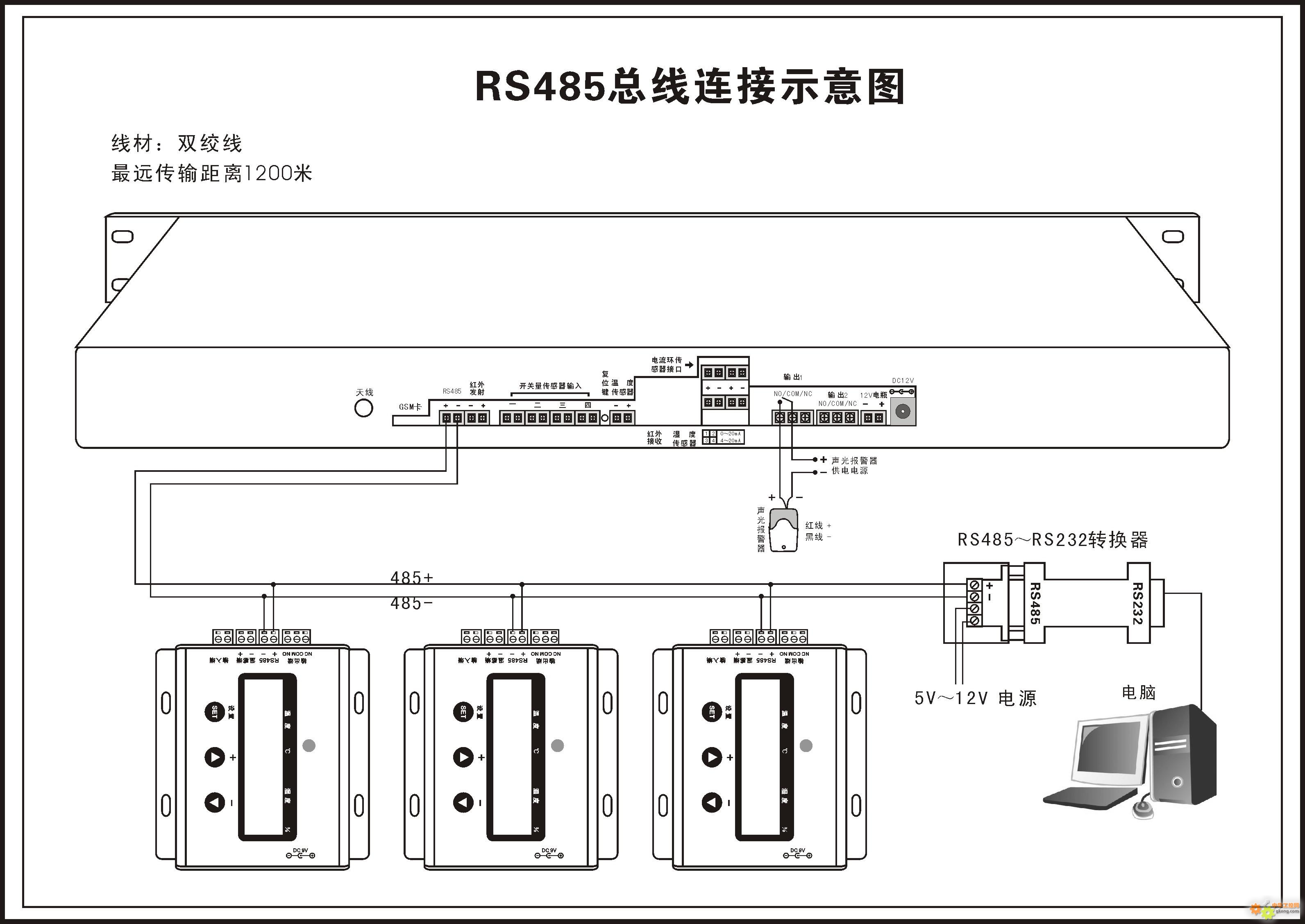

3、实现结构



4、温湿度分探头参数：

           *额定电压、电流, DC9V，500mA(Max: 10mA)；

*测量范围,温度：-55℃～125℃ 湿度：0-100%RH；

*测量精度, 温度：±0.5℃,湿度：±3%RH；

* RS485 通讯输出；

5、实现功能

   *实时监测医药冷库区域内的温度和湿度值。

   *系统可对温度和湿度参数设定越限阀值 （设定上下限），一旦发生越限报警，且发生报警的参数会变红色并闪烁显示，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出多媒体语音、电话语音拨号、手机短信、E-Mail、声光等对外报警。

   *多媒体语音、电话语音拨号、手机短信、E-Mail、声光报警可根据需要设定。

   *异常消除时，进行恢复告警，通知用户异常消除。

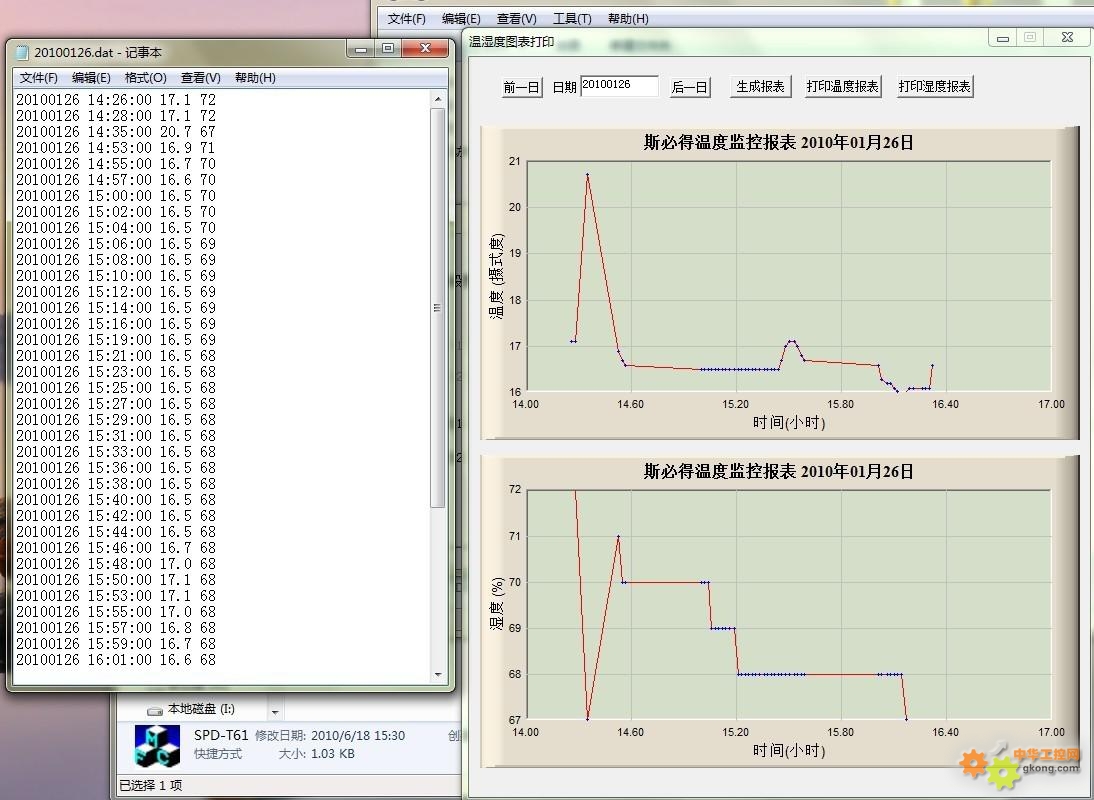

6、 历史记录查询

系统可方便查询历史记录，包含EXCEL格式和历史曲线。





7、平台性能及功能



系统界面

界面结构层次清晰，实时反映数据状态，场景仿真。鼠标控制，操作简单，可根据现场情况定制主界面。

权限管理

支持权限设置，可根据用户的不同权限需求由用户自定义完成；

报警管理

支持多媒体现场语音精确报警、短消息报警、电话语音报警、电邮报警、现场声光报警等多种方式,各监控对象可根据需要自行设定报警方式，具有精确定位能力；支持分级分时报警，可根据需求自行设定；

扩充能力

平台应具备有日后增加设备的扩容接口能力，具有随发展变化持续扩容能力；可以在不停止监控系统运行的情况下进行监控对象的增加和监控点的增加，避免出现升级时的监控盲点。
