发布日期：2023/1/25

　　项目背景

　　国内某知名专门制造燃气灶具、热水器、抽油烟机等厨房与家庭用具的厂商，为了提高其工厂管理的效率而导入了MES系统，但可惜的是，由于厨房内所使用的机器设备过于老旧，使得生产过程中的重要数据无法与系统直接衔接，而需要借由人力方式将数据一笔笔上传，这样的运作模式不仅容易造成人为失误，且大幅增加了作业人员的工作量。同时，工厂内四处装设了冲床机与相关设备，这样的环境亦不适合在现场进行网络布线作业；燃具工厂是一个没有空调的高温多尘的环境，也让相关装置需要提供更优异的性能才能满足在如此严格条件下顺利运作的需求。

　　系統描述此案中，客户其中的一些设备因过旧没有数据采集设备，而这个重要数据将影响制造质量。此项目中，研华选用三种ADAM采集模块。研华采用专为恶劣环境下可靠运作而设计的强固型采集模块ADAM-4100系列，以其紧凑的外观设计与多功能的通用型界面来为传感器与电脑间搭起连接互通的桥梁。模拟量输入模块ADAM-4117，用来负责油缸压力的数据采集，热电偶输入模块ADAM-4118用于收集机器的温度变化。另外一款特别适合于关键应用的隔离数字量输入模块ADAM-4051，以其隔离式数字量输入的优异功能来为冲压机的加工作业进行运行次数的计算。

　　同时，研华采用嵌入式无风扇工业电脑UNO-2174A作为网关，获取PLC和ADAM设备采集的现场信号， 并将此数据传送到安装于IT中控室中的研华WebAccess中，其负责将数据发送至MES。嵌入式无风扇工业电脑为MES应用提供出色的通讯功能，其具备千兆以太网口，多个I/O，PCIe插槽，具备IP40防护等级认证，宽温运行(-10~70°C)等特点，更让它成为严苛运作环境下确保稳定运行的最佳选择。

　　项目实施

产品

规格

研华WebAccess

基于浏览器的HMI / SCADA软件

UNO-2174A

内置英特尔Intel Atom N450处理器之自动化电脑，附6 x USB、8 x COM、2 x Mini PCIe

ADAM-4117

坚固型8通道模拟量输入模块，支持Modbus

ADAM-4118

坚固型8通道热电偶输入模块，支持Modbus

ADAM-4051

16通道隔离数字量输入模块，支持Modbus

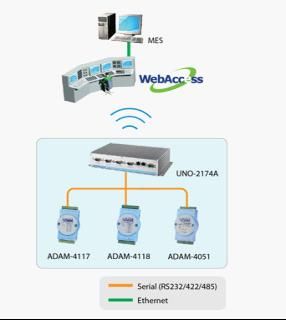

　　系統架构

　　研华提升工厂自动化效率的整体解決方案

　　结 论

　　针对此方案，研华不但能够提供硬件、软件产品及专业的服务，还帮助客户实现高效率工厂自动化的目标。研华的产品通过了客户的24小时烧机测试，具备强大的稳定性；其兼容来自不同供应商的各品牌之PLC、传感器和来自不同供应商的其他设备，收集现场信息，并通过研华开放式架构的图控软件与MES的串联，更让客户可以正确且及时的掌握生产状况。因此，采用研华此整体解决方案的客户在实现增加产能和产品合格率的同时，可降低管理成本，有效解决人工失误的问题。
