发布日期：2022/3/3

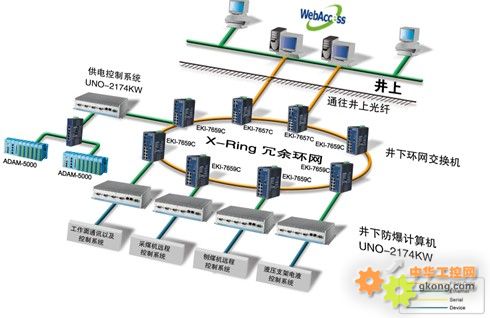

项目介绍   随着煤炭企业兼并重组以及生产率、自动化要求的提高，煤矿综合自动化成为矿井的必备条件，本案例为某煤矿集团为综合自动化生产系统样板工程，用户通过使用研华产品搭建了整套解决方案，解决了目前井下系统存在的种种弊端，为井下综合自动化模式提供了新的参考。   系统需求   九个子系统各自独立运作，并设定各子系统联动机制，数据通过高速网络上传至中控室，经过中控室进行软件存储、分析、处理，各权限部门可通过各媒介方式浏览或者控制。   系统描述   1.ADAM-5000：负荷中心控制，实现回路负荷、回路状态-故障、运行方式、电压、电流、温度和自检状况。 2.UNO-2170KW：收集各子系统上传数据，将各种总线协议转换为Modbus通用协议，上传至环网，并作本地存储。 3.EKI-7659C：组成冗余千兆环网，保证各系统数据稳定上传。 4.WebAccess：B/S架构，主控制系统通过各子系统提供的接口将子系统的控制、状态、监测等信息集中接入主控软件分析处理，由主控系统负责完成信息显示及操作控制，各权限部门可通过网络浏览或者做现场控制。   项目实施   产品 说明 ADAM-5000 通过多通道I/O模块实现数据采集与本地控制 UNO-2170KW 带PC-104扩展口的可编程控制器，实现协议转换，上传 EKI-7659C 8+2G Combo端口网管交换机，轻松搭建冗余环网 WebAccess 研华专业版组态软件   系统架构图

  研华煤矿井下综合自动化解决方案   总结   研华煤矿综合自动化解决方案在样板工程建设中得到了良好的实际效果，现场各子系统数据顺利通过协议转换器，转换成标准协议上传，切实做好本地存储，以保证数据备份功能，WebAccess软件对各系统数据汇总分析，能够很好的满足客户的实际需要，尤其是在远程管理和维护方面很好地满足了客户各种远程操控需求。   更多案例，请联系当地的销售代表或拨打研华服务专线800-810-0345，或者可以访问研华官网: http://www.advantech.com.cn/eAutomation/Applications.aspx。   关注研华科技官方微博，掌握最新技术动态及资讯：http://t.sina.com.cn/advantechchina 关于研华 –研华科技创立于1983年，是全球领先、值得信赖的创新型嵌入式、自动化产品解决方案提供商，提供包括完整的系统集成、硬件、软件、以客户为中心的设计服务和全球物流支持等。研华同时也是Intel嵌入式与通讯联盟 (Embedded & Communications Alliance) Premier Member，通过与解决方案伙伴的密切合作，为各种工业应用提供完整的解决方案。研华拥有5400多名专职员工，在21个国家、71个主要城市之间形成了一个广泛的技术支持和营销网络，因此可以为全球的客户提供快速的上市服务。更多信息，请查询www.advantech.com.cn.
