发布日期：2022/1/25

作者：广东 张文宝

申请到一台海为C60S0T试用，实感幸运。

我们公司是线路板湿流程设备制造商。这类设备是化工设备，控制逻辑较简单，按生产工艺要求选取不同负载投入运行即可，对PLC性能要求不高；但是设备的使用环境较差，空气潮湿，具有腐蚀性，考验的是PLC在恶劣环境下的稳定性和寿命。



图1 海为PLC-C60S0T

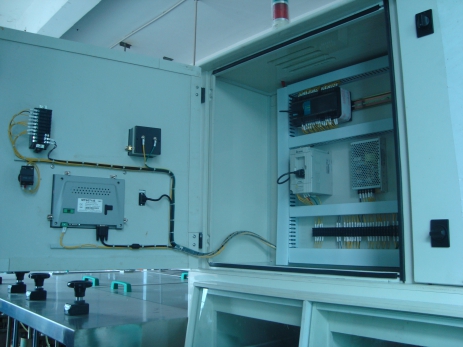

图2 控制柜全景

本次试用我选择用于设备实际运行环境相对良好的绿油前处理机。

设备流程是：入板→酸洗，水洗→磨板→水洗→高压水洗，吸干→强风吹干，热风吹干→出板。

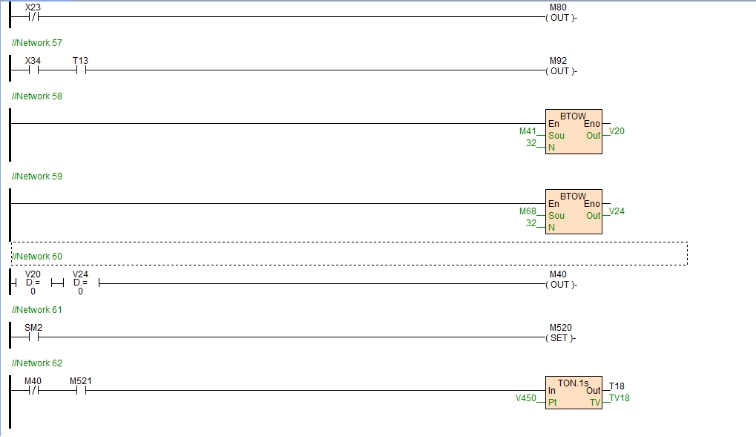

图3 PLC程序1

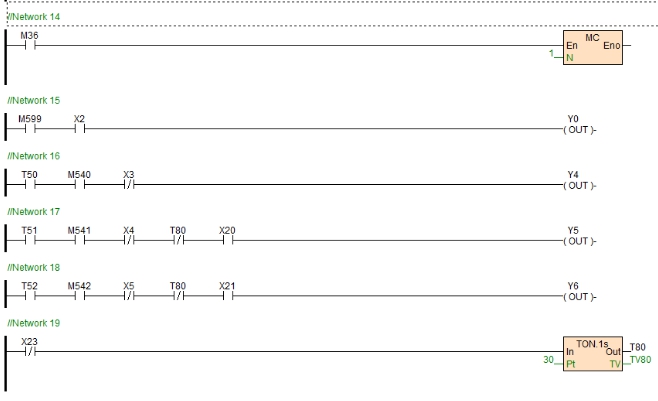

图4  PLC程序2





图5  PLC程序3





图6  PLC程序4

当入板位光电开关感应到有线路板放入时，自动依次开启设备各段负载，酸洗段喷淋酸液对线路板表面油污，粉尘等脏污进行清洁，酸洗后面的水洗冲洗板面的酸液，然后线路板进入磨板段用磨刷磨去板面氧化层，磨板处理后，先用溢流水洗清洁板面铜粉，再用高压水洗清洁线路板孔隙内铜粉，再经吸干，强风吹干，热风吹干对线路板进行干燥处理，最后是出板进行下一道工序；实际情况详见附图。



图7  出板





图8  入板

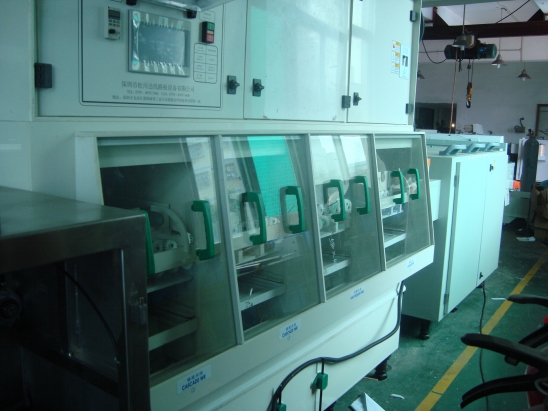

图9  磨板





图10  水洗





图11  酸洗

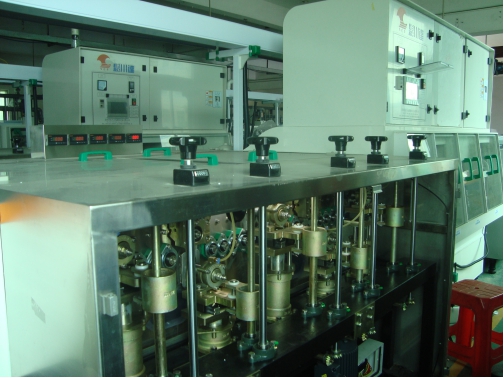

图12  全景

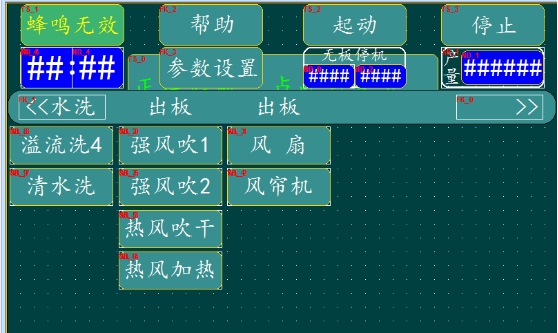

图13  触摸屏画面

下面说下海为PLC的优缺点，因使用时间短，均为个人浅见，仅供参考。

优点：

1：编程软件界面友好，使用简单方便，帮助内容丰富翔实，基本每个功能指令均有详细说明案例程序，任何一个有其他品牌PLC使用经验的技术人员均可在很短的时间掌握海为PLC的使用。

2：软元件数量极多，计时器居然有1024个，远远超过其他品牌同档次PLC。软元件断电保持区域可随意设置，每一个计时器时基可随意设置，这两个功能让人眼前一亮。

3：通讯功能强大，海为已经把有难度的地方替用户做了，485通讯居然连轮询都不用自己写，用惯海为PLC的技术人员如果换用其他品牌可能会比较困难。

不足：（仅供参考，切勿当真）

1:外观设计还不够美观，黑色外壳视觉档次低。（欧姆龙PLC也是黑色外壳，给人感觉是沉稳内敛，高端大气上档次）

2：运行指拨开关操作不方便，为什么不像其他品牌一样外露。

3：需要在编程软件中配置扩展模块信息，个人认为无此必要，可像其他品牌一样让PLC自动识别扩展模块物理配置。
