温湿度远程监控系统方案

发布日期:2025/3/13

医药冷柜温湿度监控系统方案

方案的设计目的

主要是检测存放药品冷柜里的温湿度,使药品在一个恒温恒湿的环境下存放,以确保药品长期存放的安全性。



方案的具体设计:

目前来说最主流的医药冷柜检测方法有两大类,

一是有线的,将温湿度传感器放到冷柜里,然后通过RS485总线,将各个冷柜的温湿度传感器连接起来,最后连接到工控机、或监控室里的电脑上。

二是无线发送,无线发送目前分为三小类;

1、无线gprs发送形式、这种传送基本上是不受其他条件限制的,只要是有手机信号的地方都可以、需要配备的一些主要设备为:无线发送模块,和一张手机卡,最好是有包月功能的手机卡,因为所有无线发送都是走流量的,但是流量很小,需要说明的是无线发送模块和温湿度传感器之间是有线的,一个无线发送模块最多可以和255个温湿度传感器搭配(理论上),这套系统的优点是性能稳定、信号比较好,缺点就是得支付一定的流量费,下图为无线发送模块和温湿度传感器

                               无线发送模块      温湿度传感器






2.无线zigbee的传送模式,形式上和无线gprs是一样的,也是一个无线发送模块可以带一些温湿度传感器,但是数据的发送距离是有一定限制的,在没有障碍物的情况下可以发送几百米是没有问题的,重要是有实心墙的情况下,传输信号就会受一定的影响。下图为无线发送模块和温湿度传感器








3.最后一种是无线射频的433HZ的,这种无线发送的距离是和无线zigbee的基本上差不多的,但是成本上就不太一样了,无线射频的是一对一的,也就是说,是发送模块和传感器一体的,这种成本较高,一般不建议采用,下图为无线射频温湿度传感器

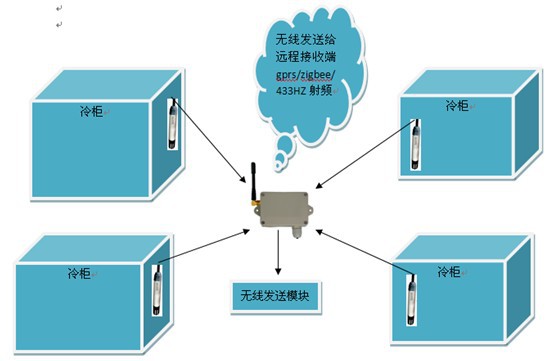

冷柜和无线温湿度传感器之间的拓展图如下:





小空间部分放大如下:






系统方案的详细描述:

由温湿度传感器采取数据通过无线发送模块将采取来的温湿度数据发送到最终接收端(工控机)电脑监控室内,通过盛世宏博上机软件将所得到的数据一一显示在电脑界面上;

1、监控方式:无论哪台温度测控仪监测到温度超过上限报警值、低于下限报警值、超出上限与下限设定的区间报警值时,(都会立即鸣笛报警,并输出开关量信号,可以控制加温或通风换气设备。库房里常用)与此同时,计算机也会立即鸣笛报警,并显示报警位置、报警温度值,提醒有关人员引起注意。计算机可以设定、记录、查询、打印每一台温度测控仪的监控数据

所用到的温湿度传感器详细介绍:

温湿度传感器:温度测控仪内置PT100铂电阻。进口数字温湿度敏感元件

监测温度  -40℃~+80℃。湿度:0-100%RH

供电电源可为:24VAC或24VDC

测量精度:±0.5℃@25℃±3%RH @(20-80%RH,25℃)

通讯输出:RS232或485变送输出:0-5V 0-10V 4-20mA可选

外形尺寸:直径14mm,总长94mm146mm198mm

工作环境  (–40-80)℃,5-95%无结露

安装方式  直插式、壁挂式、活动法兰固定式三种

无线数据收发器:

①、每n台(最多配送255个温湿度传感器)左右的温度传感器组成1组,配备1台无线数据收发器。

②、连接本组温度传感器,实时传输监测数据,收发通讯距离≤1000米(无线zigbee和无线射频)。无线gprs没有距离限制,另无线射频的加大发射功率的话最大可以传到10公里以上。

③、可将温度测控仪的RS485信号转换成RS232信号。

4、计算机监控软件:

①、可以设定和显示仪表的监控地址编号、温度的上限报警值、上限报警复位值、下限报警值、下限报警复位值、继电器开关等工作状态。

②、温度超标时会立即鸣笛报警,并显示报警位置和报警温度值。

③、可以设定、记录、查询、打印每一台温度测控仪的监控数据,以便工程技术人员对监测数据进行分析和研究。

各个检测点的温湿度实时显示

各个时间点的温湿度报表可以自己生成excel报表文本文档等。

网络版的的软件支持短信报警功能

可以自定设置各个检测点的温湿度上下限值/超高报警值

电子版的网络地图(网络版支持)








同时支持各个点的温湿度手机监控

总的系统拓展图如下
