根据需求，众多行业的制造工艺都依赖于熔炉和锅炉，但熔炉和锅炉设备很容易出现各种机械故障，包括堵塞管道内部及阻碍产品流动的焦化现象、管道外部炉渣积聚、炉渣造成的损害、加热不足和过热、因燃烧器放置不当而对管道造成的火焰冲刷，以及产品泄漏引发火灾，对设备造成严重伤害。这些故障不仅会造成质量问题，还会导致整条工艺生产线关停。

01、绝佳方法：红外检测

Petroval是一家法国公司，成立于1990年，总部位于法国诺曼底，其归道达尔石油公司和Eurecat集团所有。Petroval在全球50多个国家提供服务，事实上80%以上的业务是在法国以外完成的。

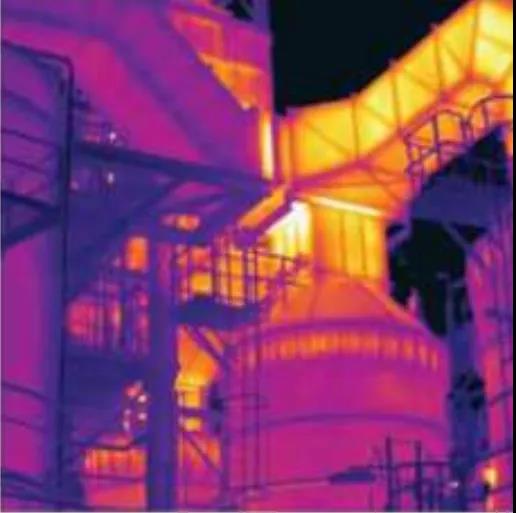

原油蒸馏装置的熔炉

Petroval是最早认识到红外热成像用于工业设备技术检查的潜力的公司之一。Pretroval项目主管Jean-François Tournieux解释道：“在引进红外热像仪之前，我们找不到一个在设备运行时检测故障的好方法。使用FLIR红外热像仪查找此类故障是一种绝佳的非破坏性方法，即使是在设备运行时，也可精确确定安全的生产速度。”

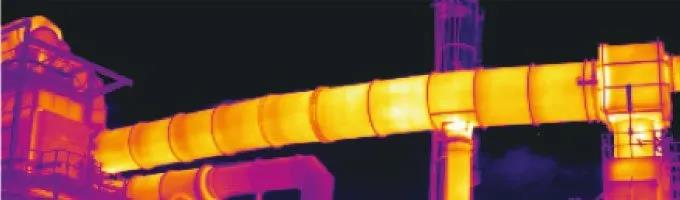

通过管道上的热点可知其绝缘不良

02、预防性维护与快速查找故障

Tournieux认为FLIR红外热像仪是熔炉和锅炉设备预防性维护的绝佳工具。“使用红外热像仪，你就可以对设备的缺点胸有成足。比如，某些管道有裂缝，你可以事先买好管道更换件，最大限度缩短停机时间。”

Tournieux解释说，使用FLIR红外热像仪可以快速探测各种各样的熔炉故障。“您可以查看耐火材料是否受损；火焰大小是否合适；有时还可以检查管道里的灰尘积聚（灰尘积聚会显著降低热传递效率，尤其是会降低产品的温度）；您还可以探测到未点着的燃烧器，或火焰烧到导管的燃烧器；我还可以关注氧化现象的发展，氧化现象可不是好兆头，因为氧化部位最终会脱落，形成泄漏弱点。FLIR红外热像仪的测温值有助于确保整个流程正常运作。”

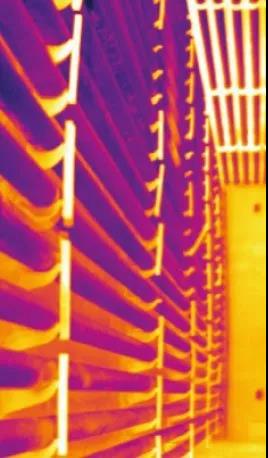

用FLIR红外热像仪检查时发现，由于启动时管道上的火焰冲击，出现了一个热区域

Tournieux继续道：“测温值还能揭示管道内部的焦化现象。焦化发生在有管道限制或完全堵死的位置，通常是温度过高造成的。在某些情况下，过渡燃烧会造成温度超出管道金属的设计标准，加上被堵塞管道的内部压力，可能会导致管道破裂和泄漏。这些情况连同金属表面的实际温度都会出现在红外热像仪的图像显示器上。”

03、“一机多用”的GF309：熔炉检测的理想工具

Petroval配备使用了3台FLIR红外热像仪，分别是制冷型红外热像仪FLIR Agema 550，搭配防热罩和火焰过滤器，主要用于熔炉的内部检测。两台非制冷型红外热像仪是同样配备火焰过滤器的FLIR ThermaCAM P50F，以及主要用于设备外部隔热检测的FLIR P640。不过这几款红外热像仪都是“老式”型号，FLIR公司目前已经停售，如今FLIR GF309是用于熔炉检查的最先进技术。

FLIR GF309：熔炉和电气检测专用热像仪

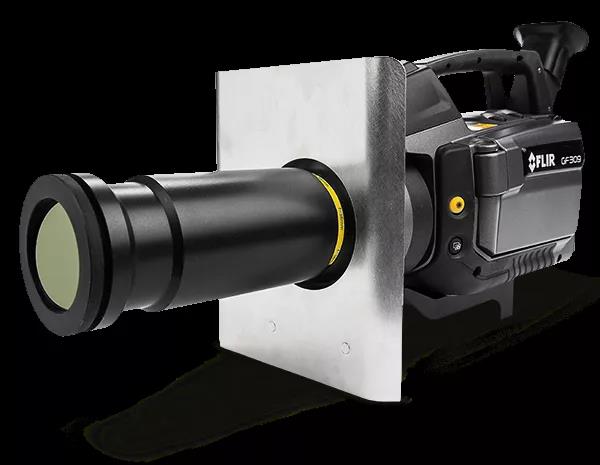

FLIR GF309是双用途红外热像仪，不但可用于高温工业熔炉应用，还可用于机械和电气组件的热检查。因此它非常适用于监测各种熔炉、加热器和锅炉，尤其适用于化学、石化和公用事业。

FLIR GF309红外热像仪配备锑化铟（InSb）探测器，因此它可生成分辨率为320×240像素的热图像；探测器和滤波片都使用小型斯特林循环冷却器冷却至接近低温，提高定量灵敏度；其设计可耐受300°C以上高温，测量温度高达1500°C，可对容易被火焰、燃烧气体和灰尘遮蔽的内炉膛和锅炉组件进行外观检查。

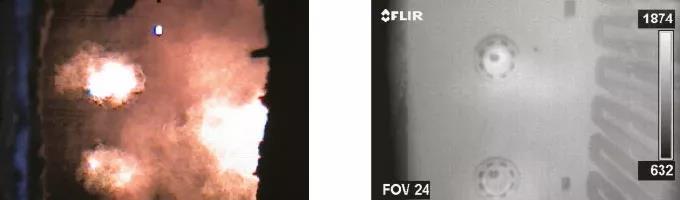

由于内置火焰过滤器，FLIR GF309热像仪可以穿透火焰，甚至可以测量火焰背后的温度

FLIR GF309红外热像仪可生成实时视频图像，还能够以静态图像的形式捕捉单独的视频帧，可通过一个高分辨率的取景器和一个4.3英寸、800×480像素的彩色液晶显示屏查看图像。定制的FLIR GF309可穿透火焰，并配备一个可拆卸防热罩，可将热量从红外热像仪和热像仪操作员反射回去，从而进一步增强防护功能。

FLIR GF309红外热像仪配备火焰过滤器（光谱波段滤光片），把光谱敏感度限定为3.8μm-4.05μm，除了这部分光谱以外，其它的波段均被过滤，因此其可以穿透温度极高的火焰，进行温度测量。这使得配备火焰过滤器的FLIR GF309红外热像仪成为熔炉检测的理想工具。

FLIR热像仪能够协助精确追踪热泄漏源

Tournieux总结到：“如果你有专业技术和合适的设备，那么使用FLIR红外热像仪就是最好的熔炉检测方法。对于收集有助于防止停机或最小化停机时间的定性信息和定量信息，这是一种非接触式、非破坏性的绝佳方式。”
