排水管网有害气体监测系统解决方案

系统概述

排水管网有害气体监测系统主要在易聚集有毒有害、易燃易爆气体的污水管网关键节点内布设有害气体监测仪，实时掌握城市排水管网内有害气体浓度指标，数据汇聚到有害气体监测预警系统平台，对管网有害气体浓度超标进行快速预警，可对报警点位置进行快速定位，为管网问题的追溯提供有效的、准确的系统化监测数据。

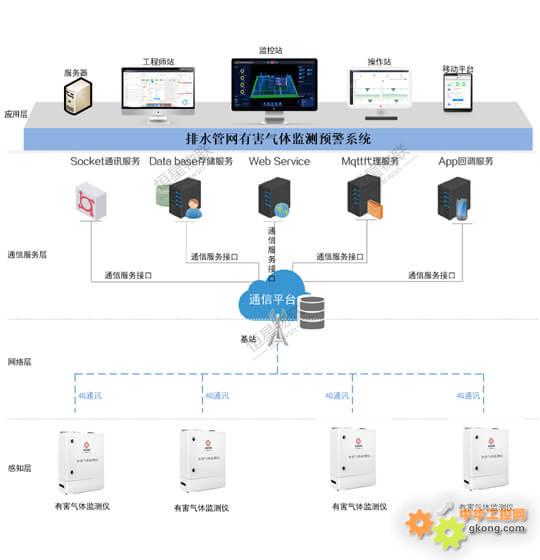

系统架构

1、感知层

感知层的设备通过传感网络获取感知信息。感知层是物联网的核心，是信息采集的关键部分。

2、网络层

网络层是数据通信的核心，是数据传输的主要通道，网络层主要采用无线传输和以太网通信。

3、通信服务层

通信服务层由物联网设备管理平台组成，实现数据的汇集与管理，为有害气体监测平台及其他应用平台提供专业、便捷的数据接口服务

4、应用层

应用层为排水有害气体监测系统平台以及第三方应用平台。实现集中展示与监管，为紧急情况处理、辅助决策判断、综合规划发展等提供支持。

系统功能

1、实时监测

实时监测排水管网有害气体浓度实时监测及报警定位，根据预先设定报警规则，进行多级、多层次的报警。

2、GIS监测

利用GIS技术实现有害气体监测仪一张图展示，并在电子地图上显示监测点位、设备编号、实时状态等。

3、运维管理

对有害气体监测仪安装时间、位置、属性、维护时间、维护人员等进行管理，当排水管网有害气体浓度发生异常时，进行事故分析，并将报警信息发送给维护管理人员，进行对应的派单、巡检等处理。

4、数据分析

根据各个分区、路段的用户进行分类、分区管理，从而分析每个分区主要签字有害其中种类、来源，通过与有害气体实时浓度数据进行对比，通过分析，判断问题主要来源，为问题追溯提供了数据依据。



系统特点

1、集成度高

有害气体监测仪采用一体化设计，集成采集系统、预处理系统、过滤系统、气体检测系统、远程传输系统等，可同时检测多种气体浓度指标。

2、技术先进

采用性价比极高的催化燃烧、电化学等综合检测传感器技术，利用先进的泵吸式气体采集系统对管网有害气体进行高效、实时采集，采集实时性高、响应时间快、数据准确度高。

3、稳定性高

采用先进的、高精度的气体过滤、除湿系统，既能快速、有效过滤管网气体的湿度、水份，又可将气体有效输送到气体检测系统进行实时检测，保障了数据稳定、可靠，对传感器、设备起到了很好的保护作用。

4、扩展性强

系统对传感器监测项做了对应的扩展预留设计，确保在需要增加监测项的时候快速扩展，实现即插即用；软件平台进行了冗余设计，便于功能快速扩展。
