排水管网流量监测系统解决方案

系统概述

排水管道流量监测系统是指在雨污水管道关键节点上布设流量监测仪，实时采集排水管网的流量、流速、液位等数据，通过指挥中心的排水管网流量监测系统平台实现雨污水管道流量、液位、流速的实时感知和城域化汇集管理，实现实时监测告警、精准快速定位事故地段，并通过数据传输网络将采集到的数据接入到各个应用系统中，为城市排水精细化管理、应急决策指挥以及行业应用等方面提供科学有效的数据支撑，实现经济效益和社会效益的不断增长。

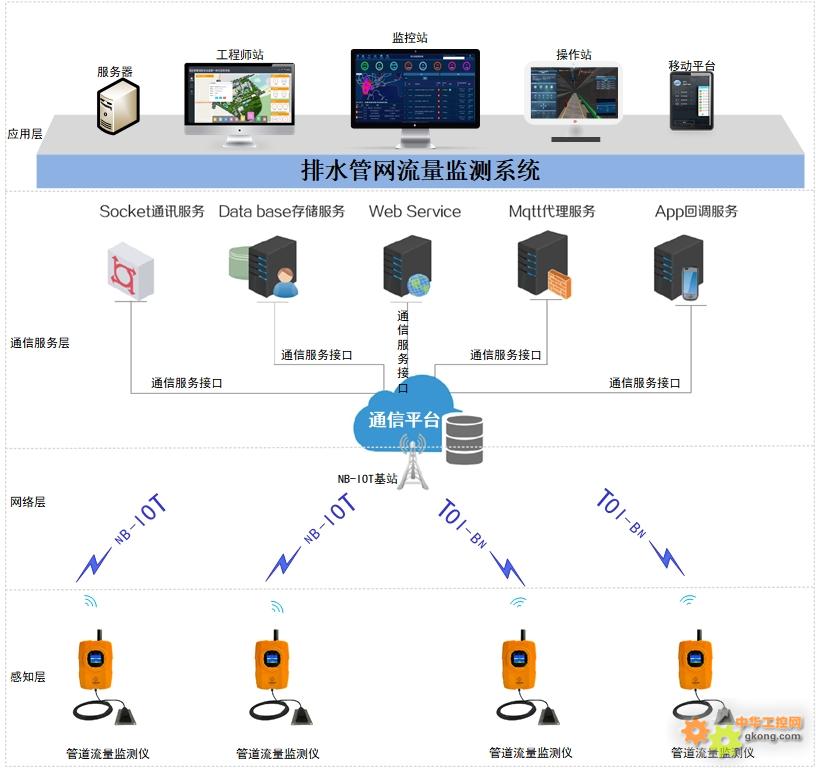

系统架构

1、感知层

流量监测仪位于物联网结构中的最底层，通过传感网络获取感知信息。感知层是物联网的核心，是信息采集的关键部分。

2、网络层

网络层是数据通信的核心，是数据传输的主要通道，网络层主要采用NB-IoT通信网络，具备覆盖广、连接多、速率快、成本低、功耗低、架构优等特点。

3、通信服务层

通信服务层由物联网设备管理平台组成，实现数据的汇集与管理，为管网监测平台及其他应用平台提供专业、便捷的数据接口服务。

4、应用层

应用层为雨污水管道流量监测系统平台及第三方应用平台，为运维部门、管线权属单位等相关部门提供数据展示、决策分析等信息服务。



系统功能

1、实时监测告警

实时监测排水管网流量、流速、液位监测，根据设定报警阈值，对排水管网流量、流速、液位等异常情况进行告警及定位。

2、GIS“一张图”

通过雨污水流量监测系统平台，在监测“一张图”上显示各个监测点位置信息、设备基本信息，实时展示流量、流速、液位等监测数据。

3、管网综合调度

根据历史雨量数据进行雨量趋势分析，通过实际窨井液位数据、雨污水管道流量监测数据对排水泵站进行调度，预防内涝发生，确保管网正常运行。

4、大数据分析

获取大量雨污水管网流量、流速、液位数据进行汇总、分析，构建水力分析模型，进行径流流量分析、淤堵分析、内涝分析等。



系统特点

1、集成度高

建立了一套集成流量监测仪、流量监测系统软件、数据服务、通信服务、保障服务为一体的雨污水管道监测系统。

2、科学布点

方案进行专业的布点方案设计，从“源头-过程-末端”的关键节点布设雨污水流量监测仪，全面监测整个排水体系的流量、液位、流速等，实现全链路监测。

3、先进可靠

设备端采用边缘计算以及广覆盖、信号强的无线NB-IoT通信网络，平台具备通用、便捷、专业的接口服务，排水管网雨污水管道流量监测有效性高、有用性强，实现了真正的先进可靠。

4、性价比高

系统进行统一规划、节约人力物力，使有限的投资发挥最大的效用，有效降低了排水管网安全事故造成的经济损失以及降低了项目总成本投入。
