发布日期：2023/8/21

江苏新泉汽车装饰股份有限公司位于江苏省常州市武进区。
  本项目为江苏新泉汽车装饰股份有限公司10kV项目电力监控系统。根据配电系统管理的要求，需要对江苏新泉汽车装饰股份有限公司10kV项目内的1个变电所内的高低压配进出线回路进行电力监控，以保证用电的安全、可靠和高效。
  Acrel-2000型电力监控系统充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的新发展，对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网，通过计算机和通讯网络，将分散的配电所的现场设备连接为一个有机的整体，实现电网运行的远程监控和集中管理。
1  系统结构描述
  本监控系统主要实现江苏新泉汽车装饰股份有限公司10kV项目变电所的10kV及0.4kV配电系统进行用电监控与电能管理；监控范围为低压进出线线柜进行远程实时监控和电能管理。该系统总计有59只安科瑞智能电力仪表，分4条总线，主变电所仪表直接拉至变电所值班室的串口服务器，分变电所仪表通过屏蔽线至采集箱的串口服务器，并由光纤收发器转为光纤信号至后台电脑，实现仪表与监控主机的数据连通。
  本监控系统采用分层分布式结构，即站控层，通讯层与间隔层；
  如图（1）所示：

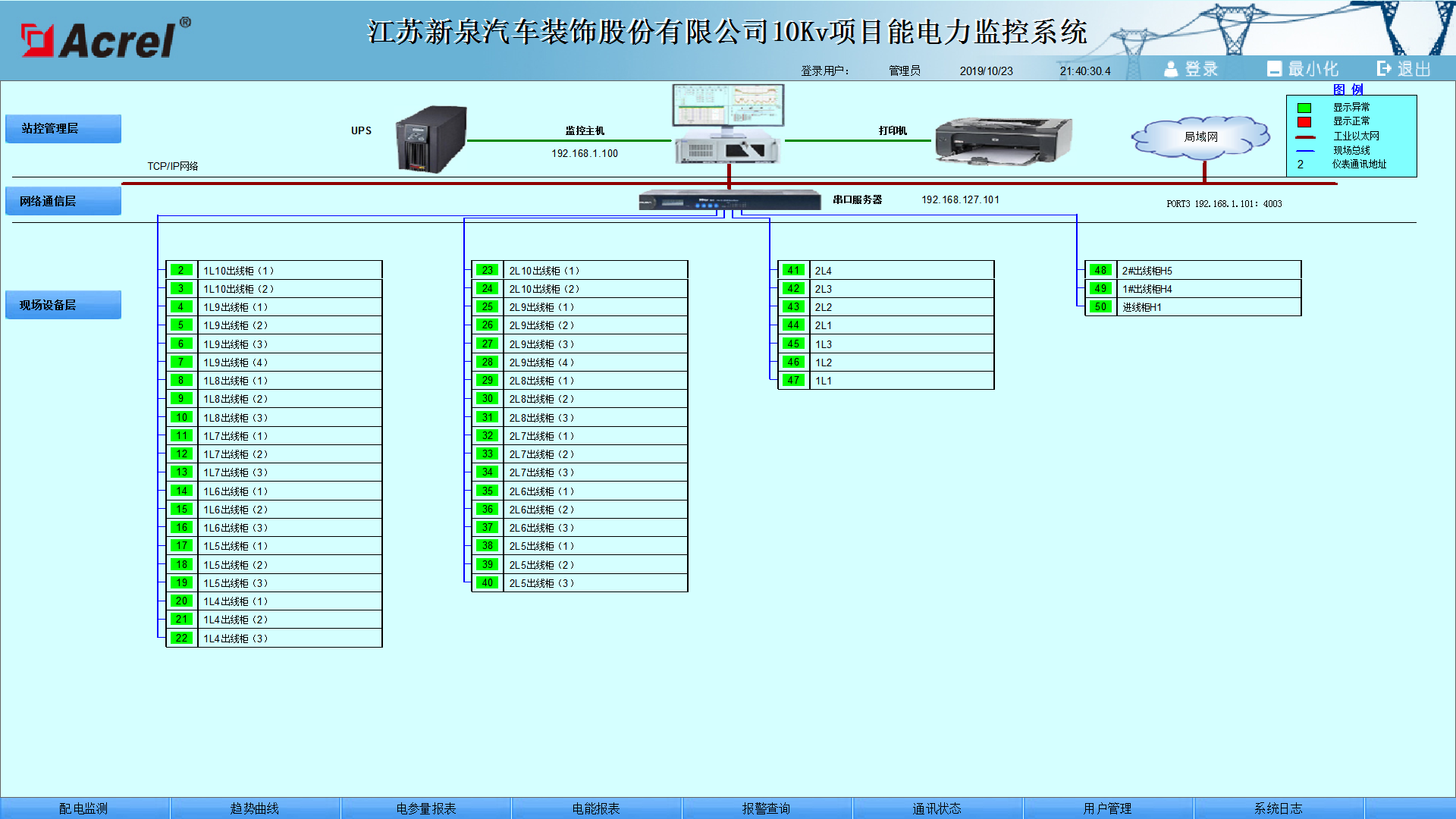

图（1）网络拓扑图

  间隔设备层主要为：多功能网络电力仪表。这些装置分别对应相应的一次设备安装在电气柜内，这些装置均采用RS485通讯接口，通过现场MODBUS总线组网通讯，实现数据现场采集。
  网络通讯层主要为：串口服务器及光纤收发器，其主要功能为把分散在现场采集装置集中采集，同时远传至站控层，完成现场层和站控层之间的数据交互。
  站控管理层：设有高性能工业计算机、显示器、UPS电源、打印机等设备。监控系统安装在计算机上，集中采集显示现场设备运行状况，以人机交互的形式显示给用户。
  以上网络仪表均采用RS485接口和MODBUS-
RTU通讯协议，RS485采用屏蔽线传输，一般都采用二根连线，接线简单方便；通讯接口是半双工通信即通信的双方都可以接收、发送数据但是在同一时刻只能发送或接收数据，数据传输速率为10Mbps。
RS485接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰能力增强，总线上允许连接多达30个设备，传输距离为1km。
2  电力监控系统主要功能
  2.1  数据采集与处理
  数据采集是配电监控的基础，数据采集主要由底层多功能网络仪表采集完成，实现远程数据的本地实时显示。需要完成采集的信号包括：三相电压U、三相电流I、频率Hz、功率P、功率因数COSφ、电度Epi、远程设备运行状态等数据。
  数据处理主要是把按要求采集到的电参量实时准确的显示给用户，达到配电监控的自动化化和智能化要求，同时把采集到的数据存入数据库供用户查询。
  2.2  人机交互
  系统提供简单、易用、良好的用户使用界面。采用全中文界面，CAD图形显示低压配电系统电气一次主接线图，显示配电系统设备状态及相应实时运行参数，画面定时轮巡切换；画面实时动态刷新；模拟量显示；开关量显示；连续记录显示等。
  2.3  历史事件
  历史事件查看界面主要为用户查看曾经发生过的故障记录、信号记录、操作记录、越限记录提供方便友好的人机交互，通过历史事件查看平台，您可以根据自己的要求和查询条件方便定位您所要查看的历史事件，为您把握整个系统的运行情况提供了良好的软件支持。
  2.4  数据库建立与查询
  主要完成遥测量和遥信量定时采集，并且建立数据库，定期生成报表，以供用户查询打印。
  2.5  用户权限管理
  针对不同级别的用户，设置不同的权限组，防止因人为误操作给生产，生活带来的损失，实现配电系统的安全，可靠运行。可以通过用户管理进行用户登录、用户注销、修改密码、添加删除等操作，方便用户对账号和权限的修改。
  2.6  远程报表查询
  报表管理程序的主要功能是根据用户的需要设计报表样式，把系统中处理的数据经过筛选、组合和统计生成用户需要的报表数据。本程序还可以根据用户的需要对报表文件采用定时保存、打印。同时本程序还向用户提供了对生成的报表文件管理功能。
  报表具有自由设置查询时间实现日、月、年的电能统计，数据导出和报表打印等功能。
3  案例分析
  江苏新泉汽车装饰股份有限公司10kV项目电力监控系统包含1个变电所，本项目针对变电所配电系统进行电力监控；对变电所的低压配电回路进行远程实时监控和电能管理。
  配电所进、出线回路采用ACR220E.LH多功能仪表，其是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的网络电力仪表，它能测量常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度等多种电参量。该系列网络电力仪表主要应用于变电站自动化、配电网自动化、小区电力监控、工业自动化、能源管理系统及智能建筑等领域。
  低压配电一次图见图（2），功能有电量遥测主要监测运行设备的电参量，其中包括：线三相电压，电流，功率，功率因数，电能，频率等电参量及配出回路的三相电流；遥信功能实现显示现场设备的运行状态，主要包括：开关的分、合闸运行状态和通讯故障报警；断路器变位时会发出报警信号，提醒用户及时处理故障。

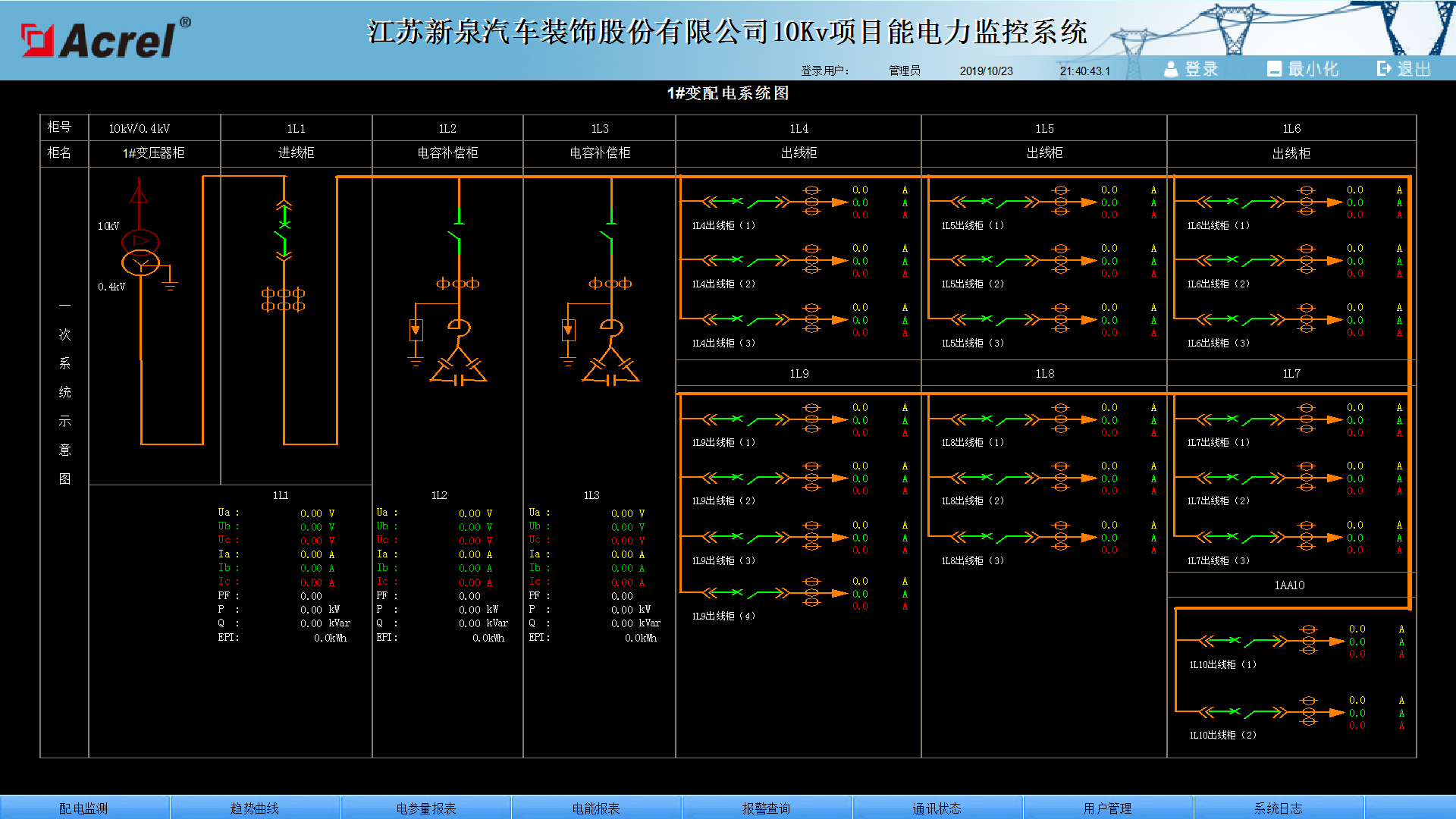

图（2）低压配电一次图

  遥信和遥测报警功能，主要完成对低压各出线回路的开关运行状态和负载进线监控，对开关变位和负载越限弹出报警界面，指示具体的报警位置并声音报警，提醒值班人员及时处理。 电流越限值在相应权限下可自由设置。具备历史查询功能。见图（3）。

图（3） 实时遥信报警信息

  参数抄表功能，主要对低压各出线回路的电参数进线查询。支持任意时刻电参数查询，具备数据导出和报表打印等功能。该报表查询供3个变电所出线各低压回路的电参数，主要包括：三相电压、电流、功率因数、有功功率和有功电度。该报表各回路名称和数据库关联，方便用户修改回路名称。见图（4）。



                    图（4） 参数抄表

  用电量报表功能，可选择时间段进行查询，支持任意时间段电度累计查询，具备数据导出和报表打印等功能。为值班人员提供了准确可靠的电能报表。该报表各回路名称和数据库关联，方便用户修改回路名称。如下图所示，显示某段时间内的各配电回路的精确用电量，用户可以直接打印报表，可以以EXCEL格式另存到其他位置。 见图（5）。

图（5） 电能报表

  系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。红色表示通讯正常，绿色表示通讯故障。见图（6）。

图（6）系统通讯结构示意图
