VE智能相机在方向盘手柄检测上的应用

发布日期:2022/8/16

客户概述

行业:汽车零部件生产

背景:在方向盘总成上安装有方向盘、转向灯开关、雨刮器开关。目前这些基本都被多功能方向盘、多功能操作手柄取代,而安装在上面的大量开关按钮都会以各种符号代替。不同配置的车型这个总成外观都一样,唯一有区别的就是功能符号的位置、数量。为了防止混料,就需要对其做视觉检测,并且判断其印刷的对错及完整性。

需求:针对每一个符号都要做有无和完整性判断;特别是图中框出的符号,这些相似度高的还需做印刷对错的判断。

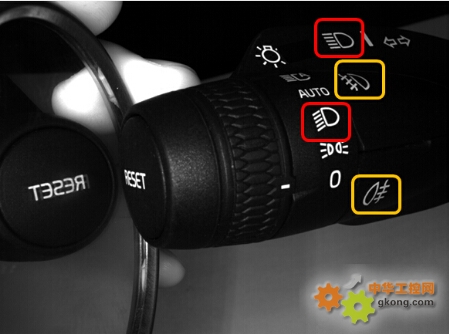

▲方向盘手柄上各类符号需要检测

挑战

每个符号都需要判断其轮廓

手柄端面还有一个“RESET”按钮需要检测

总成靠托盘输送,有3~4mm的偏移

视野比较大,需要分辨率足够的相机

邦纳解决方案

全新一代VE智能相机

相机: VE202G1A

镜头: LCF08LMP

光源: LEDRRV62X62M

方案实施:

在被测面正前方安装一套带有环形光源的VE相机。

当托盘到位时给出触发信号,判断出结果后返回一个OK或NG信号。

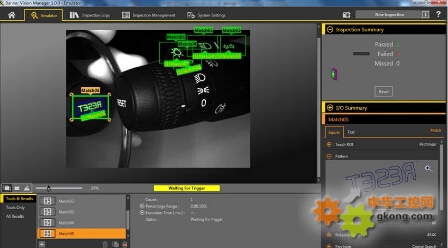

▲ 简单易用的VE视觉管理软件

方案优势:

全新的软件编程,使用简单,可以不停机调试,提高调试效率。

全新升级的硬件提高了处理速度,极大提高了多个图形工具同时使用的检测速度。

体积小巧又能集成光源方便现场安装。

2百万像素分辨率可以充分体现目标细节。
