欧姆龙CJ1M RS232口编程电缆接线图：

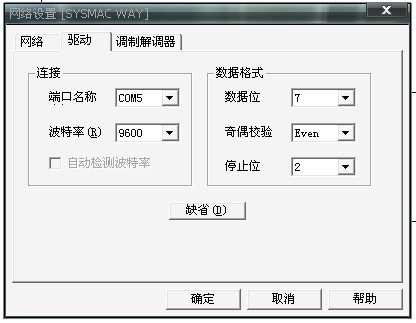

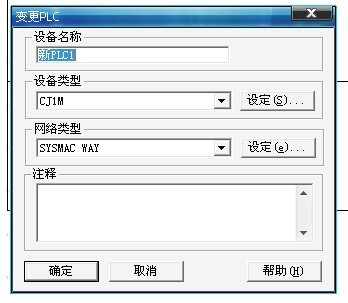

一．欧姆龙CJ1M侧是９针的阳头对应电脑侧的RS232接口是９针的阴头方式是：１－－－－－－接外壳２－－－－－－２３－－－－－－３４和５短接, ７和８短接９－－－－－－５二．编程软件设置：
三．ＰＬＣ硬件设定：PLC的DIP开关５ ＯＦＦ
