DIN 导轨安装CJ 系列 PLC

发布日期:2022/3/18
请按下列步骤在 DIN 导轨上安装 CJ 系列 PLC。

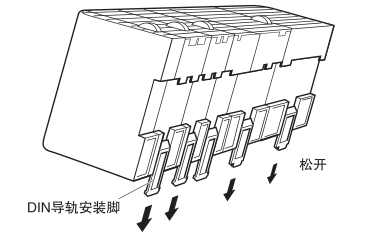

1. 松开 CJ 系列单元后部的安装脚。

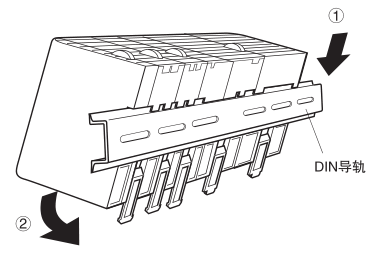

2. 如下图所示,将导轨上端扣入PLC的后部,然后压进PLC的底部,从而将PLC后部嵌入DIN导轨。


3. 锁住 CJ 系列单元后部的安装脚。


4. 在PLC的两端分别安装一个DIN导轨卡件。 安装导轨卡件时,先将导轨卡件底部钩住导轨的底部,然后转动导轨卡件从而使其上端钩住导轨上端,最后紧固螺钉锁住导轨卡件。


DIN 导轨和附件

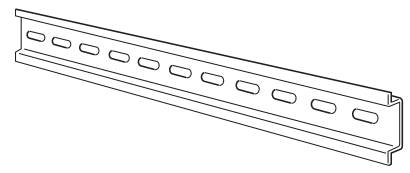

请使用下图所示的 DIN 导轨和 DIN 导轨卡件。 控制柜内的各 DIN 导轨应至少需要三个螺钉进行紧固。

型号: PFP-50N(50cm)、PFP-100N(100cm)、PFP-100N2(100cm)


用 M4 螺钉将 DIN 导轨固定在控制柜内,螺钉间距应小于 210mm(6 孔 ),且螺钉数量不得少于 3 个。 紧固扭矩为 1.2N·m。
