安川SGDV系列驱动器典型的主回路接线示例

发布日期：2021/8/17

典型的主回路接线示例
在进行电源接通顺控设计时，请考虑以下几点。
·请对电源接通顺控进行如下设计∶在输出 “伺服警报”的信号后，要使主回路电源处于 OFF 状态。
·在控制电源接通后，最长 5.0 秒输出（1Ry ∶ OFF）ALM 信号。请在设计电源接通顺序时考虑这一点，通过继

电器来关闭连接至伺服单元的主回路电源。

·使用部件的电源规格应与输入电源相符。

重要：

· 接通控制电源和主回路电源时，请同时接通或在接通控制电源后再接通主回路电源。
切断电源时，请在切断主回路电源后再切断控制电源。

典型的主回路接线示例如下所示

· 即使关闭电源，伺服单元内也可能残留有高电压。为防止触电，请勿触摸电源端子。放电完毕后，充电指
示灯熄灭。请在确认 CHARGE 充电指示灯熄灭后再进行连接和检查。

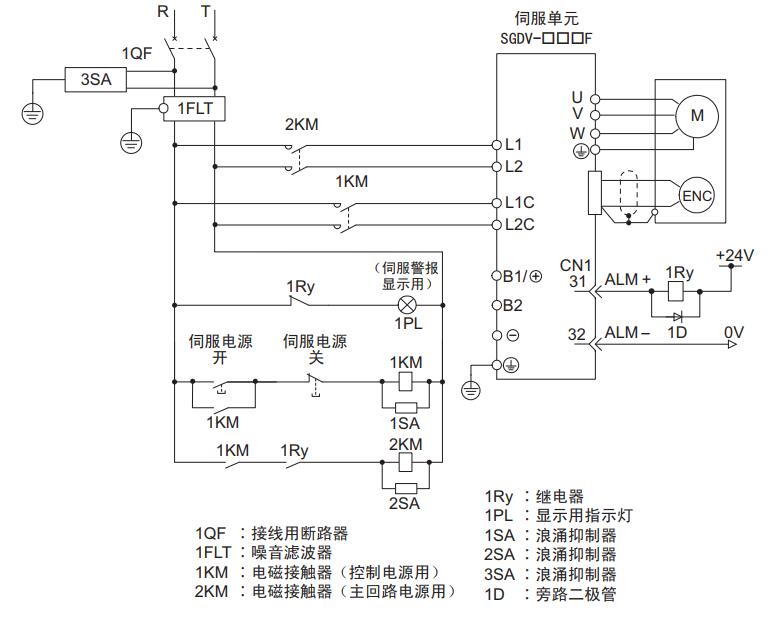

 单相 100V SGDV-F （SGDV-R70F、R90F、2R1F、2R8F）

三相 200V SGDV-A
· SGDV-R70A、R90A、1R6A、2R8A、3R8A、5R5A、7R6A、120A、180A、200A、330A

· SGDV-550A

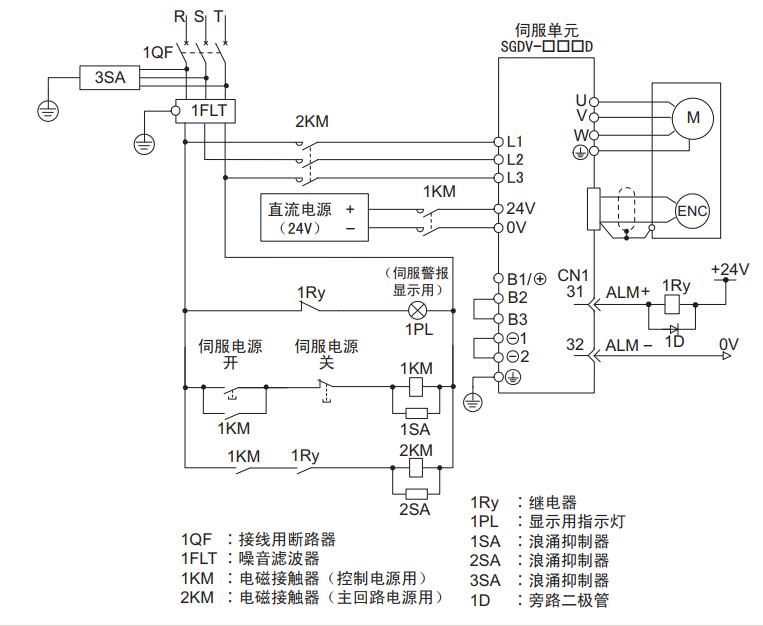

三相 400V SGDV-D
· SGDV-1R9D、3R5D、5R4D、8R4D、120D、170D

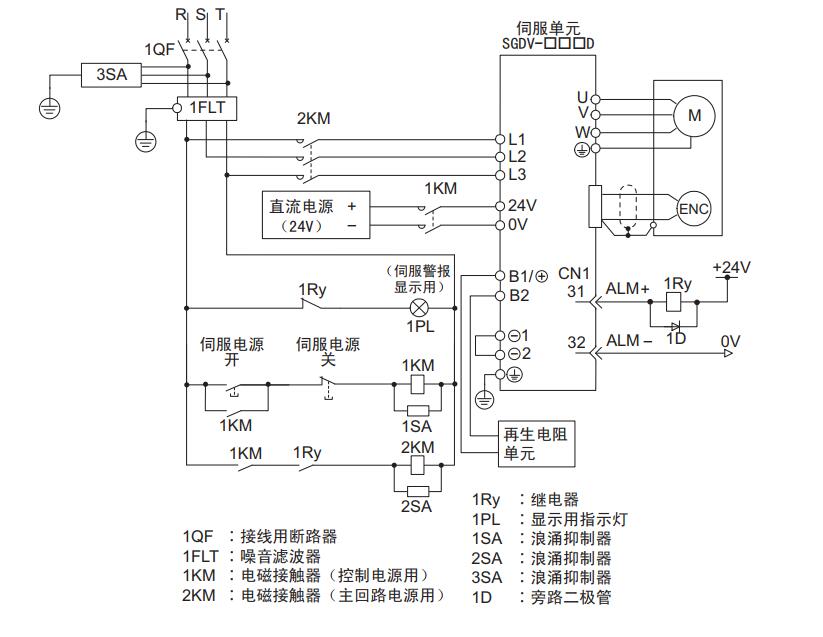

· SGDV-260D
