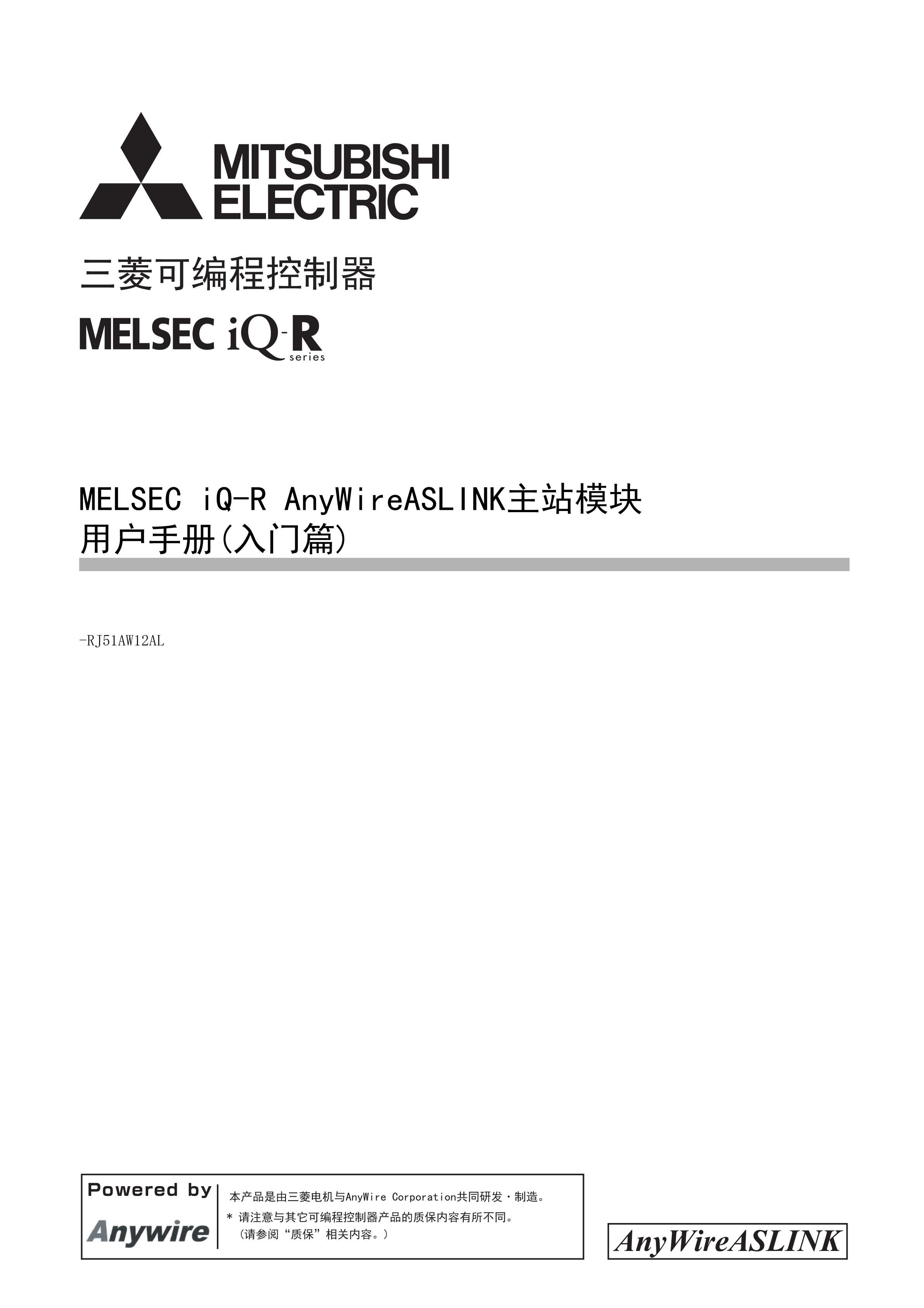

三菱RJ51AW12AL用户手册

输入点数：16点。
额定输入电压、频率：AC100～120V、50/60Hz。
额定输入电流：8.2mA (AC100V、60Hz)、6.8mA (AC100V、50Hz)RJ51AW12AL。
响应时间：20ms以下。
公共端方式：16点/公共端。
中断功能：有。
外部配线连接方式：18点螺钉端子台。
输入输出模块是指处理ON/OFF信号的开关、传感器、执行器等各种控制系统基本设备和可编程控制器之间的接口。
与以往系列相比， MELSEC iQ-R系列的输入输出模块具有更多功能，
1个模块可用于多种用途，有助于降低部署成本和维护成本。
追求便捷性的“模块设计”。
在输入模块上粘贴白色标签，在输出模块上粘贴红色标签，
并将额定规格清晰标记在模块正面，可防止错误使用RJ51AW12AL。
将输入输出编号刻印在模块正面上方的输入输出显示LED上，可轻松确认ON/OFF状态。
16点模块的配线端子上记录了各信号的端子排列情况，可防止误配线。
64点模块中可以32点为单位，通过开关切换显示输入输出编号。
此外，串口号标记在模块正面下方，可轻松确认。主基板、扩展基板 I/O插槽用盲盖板。1Gbps、主站/本地站。
CC-Link IE Field网络是一种基于千兆位以太网的现场网络，
整合了控制器分散控制、 I/O控制、安全控制、运动控制，可进行的控制。
可根据生产线、装置、设备的布局，采用星型、线型和环型拓扑灵活进行配线。
构
线型拓扑
在各模块间进行线型连接RJ51AW12AL。
可降低配线成本。
环形拓扑
在各模块间进行环型连接。
部分从站发生异常时，可通过环回功能，
仅使用正常的站继续进行数据链接。
支持CC-Link IE Field网络同步通信功能
可根据主站所的同步周期，通过CC-Link IE Field网络使从站的控制周期同步。
据此，可使从站的动作时间与同一网络上连接的其它从站同步。安全度等级（SIL）：SIL 3（IEC 61508）。
性能等级（ PL）：PL e（EN/ISO 13849-1）。
运算控制方式：存储程序反复运算。
程序容量：320K（安全程序用：40K）。
程序内存：1280K。
软元件/标签内存：2306K。
数据内存：20M。
将安全功能整合到控制系统中。
可将以往的MELSEC iQ-R系列模块作为一般控制用途，
在同一基板上使用，因此可构建混合使用一般控制和安全控制的系统。
而且，可通过CC-Link IE Field网络整合一般通信和安全通信，
在进行安全通信时，也可使用一般的以太网电缆，
无无需使用专用电缆等RJ51AW12AL用户手册。
统一程序开发环境
无论是一般控制程序还是安全控制程程序，都可以整合为１个工程文件，
由GX Works3统一进行管理RJ51AW12AL用户手册。可省去管理多个工程文件的烦琐操作。
在创建安全控制程序时，也和创建一般控制程序时相同，
可使用支持程序开发的GXWorks3的各种功能。
