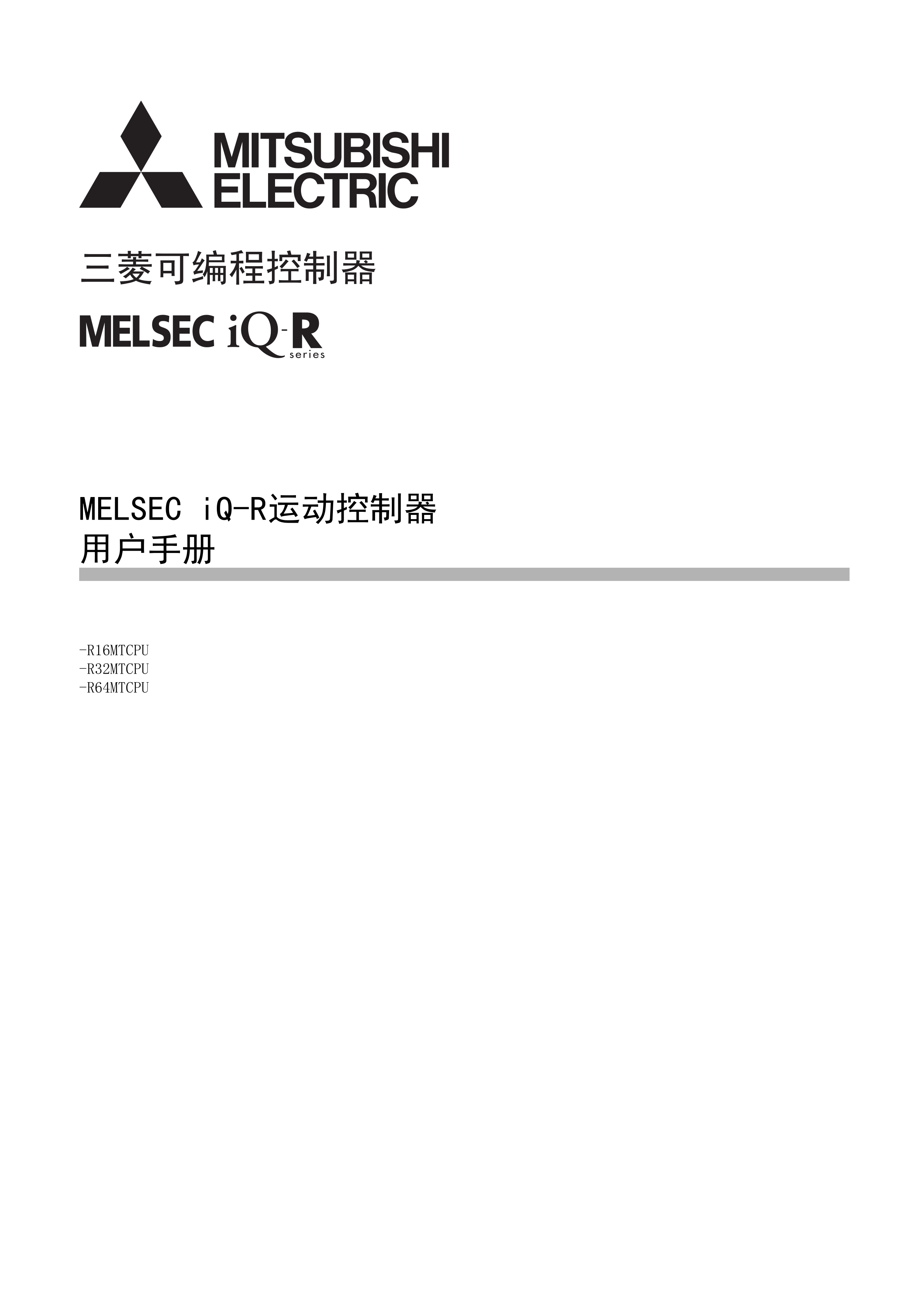

运动控制器R16MTCPU用户手册三菱R16MTCPU手册

控制轴数：2轴。
运算周期：0.444ms、0.888ms、1.777ms、3.555ms。
控制単位：mm、inch、degree、pulse。
定位数据：600数据/轴R16MTCPU用户手册。
启动时间（运算周期0.444ms、1轴）：0.7ms。
伺服放大器连接方式：SSCNETⅢ/H。
站间距离（大）：100m。
外部配线连接方式：40针连接器。
直线插补：2轴。
圆弧插补：2轴。
通过简易编程进行运动控制。
可通过软件实现齿轮、轴、变速机、凸轮的动作。
适合铣削加工的螺旋线插补。
常规启动、高速启动、多轴同时启动R16MTCPU用户手册。
的ON/OFF脉冲时间测量。
MELSEC iQ-R系列的简易运动模块、定位模块、高速计数器模块为智能功能模块，
可分别通过简易编程进行高速、的运动控制、定位控制和位置检测。
简易运动模块具有与定位模块同样的操作便捷性，
可像运动控制器一样进行同步控制、凸轮控制等控制。
可连接到支持伺服系统专用高速同步网络SSCNETⅢ/H的伺服放大器上R16MTCPU用户手册。
定位控制(密封剂/胶粘剂涂敷设备等）。
同步控制/电子凸轮控制(拾放机、包装机等）。
速度/扭矩控制(冲压机、压铸成型机等）。
速度/位置控制切换(生产半导体晶片等）。输出点数：16点。
输出形式：晶体管（漏型）输出。
额定开闭电压、电流：-三菱R16MTCPU手册。
额定负载电压：DC12～24V。
大负载电流：0.5A/点。
响应时间：1ms以下。
公共端方式：16点/公共端。
保护功能（过载、过热）：有。
外部配线连接方式：18点螺钉端子台。
输出模块带机械式继电器触点机构，
包括所用的负载电压范围较大的继电器输出型和可用于DC12~24V负载的晶体管输出型三菱R16MTCPU手册。
可根据负载电压、输出点数的不同，选择适合用户需求的模块。
根据继电器触点寿命进行预防性维护。
继电器输出模块可累计各输出点的ON次数。
可通过了解该继电器触点的开关次数，根据继电器寿命进行预防性维护三菱R16MTCPU手册。输入输出模块安装台数：5台。
DIN导轨安装用适配器型号：R6DIN1。
外形尺寸（H）×（W）×（D）：101mm×245mm×32.5mm。输入点数：64点。
额定输入电压、频率：DC24V。
额定输入电流：4.0mA TYP。
响应时间：0.1～70ms。
公共端方式：32点/公共端。
中断功能：有。
外部配线连接方式：40针连接器两个。
轻松连接高密度排列的输入输出端子。
备有16点、32点、64点的输入输出模块。
可根据用户系统选择适合的机型，有助于节省空间和成本。
端子排与Q系列兼容，可直接使用现有系统的端子排。
因此，可降低系统更新时的配线成本。
追求便捷性的“模块设计”。
在输入模块上粘贴白色标签，在输出模块上粘贴红色标签，
并将额定规格清晰标记在模块正面，可可防止错误使用R16MTCPU。
将输入输出编号刻印在模块正面上方的输入输出显示LED上，可可轻松确认ON/OFF状态R16MTCPU用户手册。
16点模块的配线端子上记录了各信号的端子排列情况，可防止误配线。
64点模块中可以32点为单位，通过开关切换显示输入输出编号。
此外，串口号标记在模块正面下方，可轻松确认。
