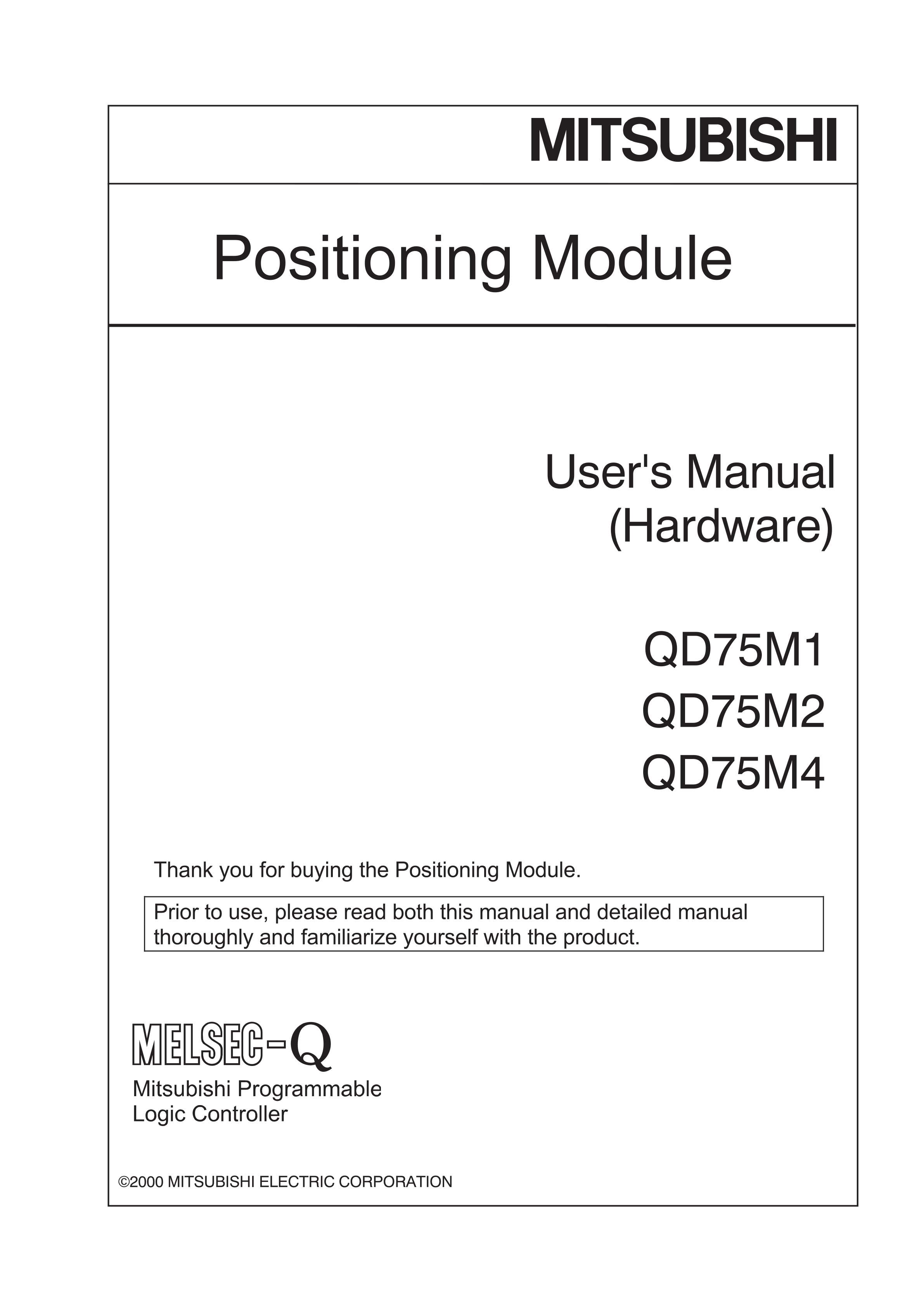

三菱QD75M4用户手册

输入：2通道。
500/200/100/10kpps。
计数器输入信号：EIA规格RS-422A(差动线性驱动器)。
外部输入：DC5/12/24V。
统一输出：晶体管(漏型)QD75M4。
DC12/24V。
0.5A/点。
2A公共端。
40针连接器。
支持高分辨率设备。满足高速控制应用的脉冲输入、高速计数器模块产品群。
对高速脉冲串进行计数的高速计数器模块。
可与外部编码器组合使用进行定位等控制。
可切换高计数速度，对从高速脉冲到上升沿/下降沿平缓的低频脉冲进行计数。
每个1通道配备2点的外部一致输出。
可根据用途选择“一致输出功能”、“连续比较功能”，实现外部设备的高速控制。（QD64D2）
提供多种功能，例如一致输出测试功能（使用连续比较功能时）、预设功能、锁存计数器功能，
以满足各种应用需求QD75M4。（ QD64D2）
输入脉冲的高计数速度可达8Mpps （差分输入、2相4倍频时）。
可在半导体、液晶制造等对位置精度要求高的设备中，
使用高分辨率编码器执行的位置跟踪。（ QD65PD2）带标准PCMCIA接口的Q2MEM存储器卡用的适配器。8槽。
主基板需要配CPU和电源。
需要1个电源模块。
用于安装大Q系列模块。
与应用目的和用途相匹配的佳网络，
实现各分层系统间的无缝通信。
通过网络化加强信息通信能力。
这同样是自动化领域面临的大课题。
Q系列提供的网络环境
是真正意义上的开放&无缝以及在其管理下实现了高速、大容量传输的“ CC-Link IE Field”现场网络QD75M4。
还包括日本首创、达到标准，
并获得了SEMI认证的现场网络“ CC-Link”，
和继承了其设计理念的省配线网络“ CC-Link/LT”。
而且支持传感器网络“ AnyWire”，
以充实的阵容灵活地整合自动化网络的各分层。
具有卓越性能的各种模块,
满足从模拟量到定位的各种控制需求。
Q系列模块产品包括种类丰富的各种I/O、模拟量和定位功能模块。
可地满足开关、传感器等的输入输出，温度、重量、流量和电机、驱动器的控制，
以及要求控制的定位等各行业、各领域的控制需求。
还可与CPU模块组合使用，实现恰如其分的控制。1轴，差分驱动器输出型。
控制单位：mm、英寸、度、脉冲。
定位数据数：600个数据/轴。
大脉冲输出：1Mpps。
40针连接器。
定位模块。
开路集电极输出型。
差分驱动器输出型。
根据用途分为开路集电极输出型和差分驱动器输出型 2 种类型。
差分驱动器输出型定位模块可将高速指令脉冲 ( 高 4Mpps) 可靠地传输至伺服放大器，
传输距离可达 10 米，实现高速的控制。
（开路集电极型定位模块的指令脉冲高为200kpps。）
也可满足高速、控制需求。
适合用于要求高速转换控制领域的模拟量模块。
可提供多种模数和数模转换模块产品。
这些模块功能多样，在连接设备时，实现了大的灵活性。
可满足变频器控制等高速转换需求。
具有卓越性能的各种模块,
满足从模拟量到定位的各种控制需求。
Q系列模块产品包括种类丰富的各种I//O、模拟量和定位功能模块QD75M4用户手册。
可地满足开关、传感器等的输入输出，温度、重量、流量量和电机、驱动器的控制，
以及要求控制的定位等各行业、各领域的控制需求QD75M4用户手册。
还可与CPU模块组合使用，实现恰如其分的控制。
以智能功能拓展控制的可能性。
提供各种模拟量模块，是应用于过程控制应用的理想选择。
