晶体管输出模块如何转换为继电器输出?
晶体管输出模块如何转换为继电器输出?
40针脚的晶体管输出模块(漏型)如A1SY41、QY41P等可以通过继电器端子排转换模块A6TE2-16SRN转换为继电器输出。
-
产品型号:AY60
产品名称:晶体管输出模块
品牌名称:三菱
输出点数:16点。
电压:DC24V。
OFF时漏电流:0.1mA。
输出类型:晶体管输出(sink type)。
应答时间:2ms。
8点/个公共端。
20点端子台。
带短路保护。
带浪涌吸收器。
每次扫描过程。集中对输入信号进行采样。集中对输出信号进行刷新。
输入刷新过程。当输入端口关闭时,
程序在进行执行阶段时,输入端有新状态,新状态不能被读入。
只有程序进行下一次扫描时,新状态才被读入。
一个扫描周期分为输入采样,程序执行,输出刷新。
元件映象寄存器的内容是随着程序的执行变化而变化的。
扫描周期的长短由三条决定。
CPU执行指令的速度。
指令本身占有的时间。
指令条数。
由于采用集中采样。
集中输出的方式。
存在输入/输出滞后的现象,即输入/输出响应延迟。
PLC的选型 随着PLC技术的发展,PLC产品的种类越来越多,
功能日趋完善,其应用也越来越广泛。
不同系列不同型号的PLC其性能各有不同,适用场合也各有侧重,
价格上也有较大差异。因此PLC选型时,
在满足控制要求的前提下,
应考虑佳的性能价格比,合理选择PLC。
系统程序存储器用以存放系统程序,
包括管理程序,程序以及对用户程序做编译处理的解释编译程序。
由只读存储器组成。厂家使用的,内容不可更改,断电不消失。 -
产品型号:AJ65DBTB1-32T1
产品名称:晶体管输出模块
品牌名称:三菱
输出形式:晶体管输出,漏型。
输出点数:32点。
OFF时泄漏电流:0.1mA以下。
输出保护功能:无。
额定负载电压/电流:DC12V/DC24V/0.5A。
外部连接:1线式。
A2C形状端子台型。
输入输出端子台可拆卸型。
形状和A2C输入输出模块相同(相同安装尺寸),
不需要加工安装孔。 -
产品型号:C500-OD218(3G2A5-OD218)
产品名称:晶体管输出模块
品牌名称:欧姆龙
输出点数:32点。
大开闭能力:DC12-24V(2.4A/公用,4.8A/单元)。
小开闭能力:-。
输出应答时间(ON延迟):0.2ms以下。
输出应答时间(OFF延迟):0.3ms以下。
每回路公用的点数:16点(2回路)。
外部供应电源容量:DC12-24V 80mA以上。
一般接受行程开关、限位开关等输入的开关量信号。
输入接线端子是PLC与外部传感器负载转换信号的端口。
输入接线,一般指外部传感器与输入端口的接线。
输入器件可以是任何无源的触点或集电极开路的NPN管。
输入器件接通时,输入端接通,输入线路闭合,
同时输入指示的发光二极管亮。
开关量主要指开入量和开出量,是指一个装置所带的辅助点,
譬如变压器的温控器所带的继电器的辅助点、阀门凸轮开关所带的辅助点,
接触器所带的辅助点、热继电器,
这些点一般都传给PLC或综保装置,
电源一般是由PLC或综保装置提供的,
自己本身不带电源,所以叫无源接点,
也叫PLC或综保装置的开入量。
这是PLC控制器基本、广泛的应用领域,
它取代传统的继电器电路,
实现逻辑控制、顺序控制,既可用于单台设备的控制,
也可用于多机群控及自动化流水线。
如注塑机、印刷机、订书机械、组合机床、磨床、包装生产线、电镀流水线等。 -
产品型号:AJ65SBTB1-32KDT2
产品名称:DC输入/晶体管输出模块
品牌名称:三菱
输入形式:DC输入,正极公共端。
输入点数:16点。
输入响应时间:0.2ms以下,1.5ms以下,5ms以下,10ms以下。
额定输入电压/电流:DC24V/7mA。
输出形式:晶体管输出,漏型。
输出点数:16点。
OFF时泄漏电流:0.1mA以下。
输出保护功能:无。
额定负载电压/电流:DC24V/0.5A。
外部连接:1线式/1线式。
可以根据外部的连接方式和外部设备的输入输出规格,
从丰富的产品阵容中选择。
通过端子台上部的手指保护,
人体不会接触到带电部位,
因此也可以将端子台型的远程I/O模块直接安装到机床上。 -
产品型号:QY40P
产品名称:晶体管输出模块(漏型)
品牌名称:三菱
输出点数:16点。
输出电压及电流:DC 12~24V;0.1A/点;1.6A/公共端。
OFF时漏电流:0.1mA;
应答时间:1ms ;16点1个公共端;漏型。
18点端子台
带热防护。
带短路保护。
带浪涌吸收器。
不断越,勇攀Q系列。
强化安全功能。
可设定长32字符的文件密码。
除了英文字母、数字以外,还可使用特殊字符,
进一步增强了密码的安全性。
此外,仅允许预先注册过的设备访问CPU,
从而拦截了非授权用户的访问。
因此可防止重要程序资产的流出,保护知识产权。
具有卓越性能的各种模块,
满足从模拟量到定位的各种控制需求。
Q系列模块产品包括种类丰富的各种I/O、模拟量和定位功能模块。
可地满足开关、传感器等的输入输出,温度、重量、流量和电机、驱动器的控制,
以及要求控制的定位等各行业、各领域的控制需求。
还可与CPU模块组合使用,实现恰如其分的控制。
通过以太网轻松连接编程工具。
编程工具(GX Works2、GX Developer)和CPU直接连接( 1对1)时,
无需进行IP地址设置。而且无需选择电缆,直通线和交叉线均可使用。
因此,这种连接方法和使用USB一样,可轻松与CPU进行通信,
即使是不熟悉网络设置的操作人员也能轻松建立连接。 -
产品型号:AJ65SBTC4-16DT
产品名称:快速连接器型DC输入/晶体管输出模块
品牌名称:三菱
输入形式:DC输入,正极公共端。
输入点数:8点。
输入响应时间:1.5ms以下。
额定输入电压/电流:DC24V/5mA。
输出形式:晶体管输出,漏型。
输出点数:8点。
OFF时泄漏电流:0.25mA以下。
输出保护功能:有。
额定负载电压/电流:DC24V/0.5A。
外部连接:4线式。
快速连接器型。
通过快速连接器简单配线。
可沿6方向安装。
三菱PLC程序模拟调试
程序模拟调试的基本思想是,
以方便的形式模拟产生现场实际状态,
为程序的运行创造必要的环境条件。
根据产生现场信号的方式不同,
模拟调试有硬件模拟法和软件模拟法两种形式。 -
产品型号:AJ65SBTB1-16DT2
产品名称:DC输入/晶体管输出模块
品牌名称:三菱
输入形式:DC输入,正极公共端。
输入点数:8点。
输入响应时间:1.5ms以下。
额定输入电压/电流:DC24V/7mA。
输出形式:晶体管输出,漏型。
输出点数:8点。
OFF时泄漏电流:0.1mA以下。
输出保护功能:无。
额定负载电压/电流:DC24V/0.5A。
外部连接:1线式/1线式。
可以根据外部的连接方式和外部设备的输入输出规格,
从丰富的产品阵容中选择。
通过端子台上部的手指保护,
人体不会接触到带电部位,
因此也可以将端子台型的远程I/O模块直接安装到机床上。 -

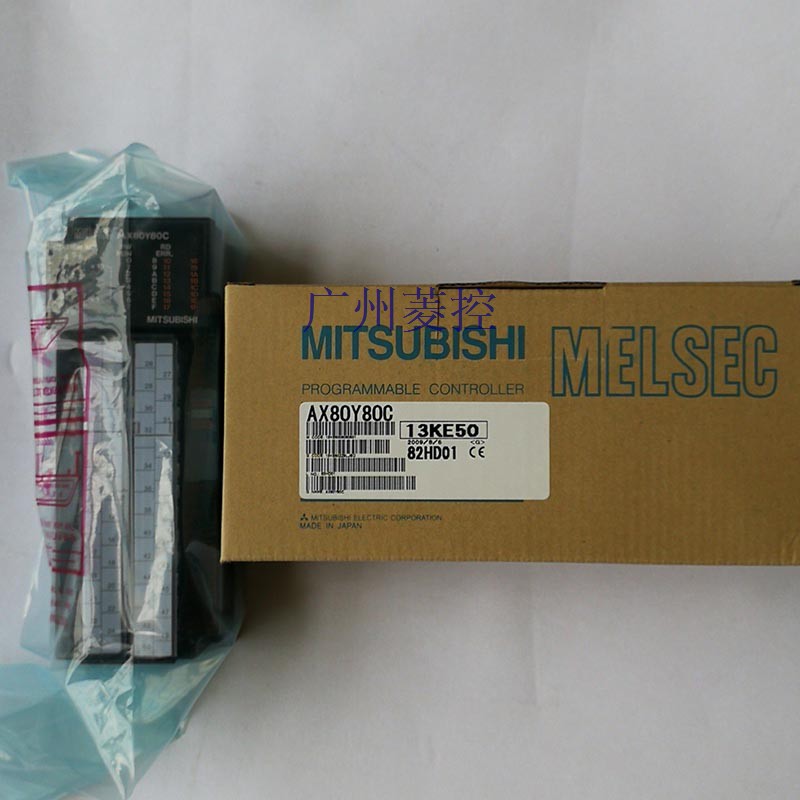

产品型号:AX80Y80C
产品名称:DC 输入/晶体管输出模块
品牌名称:三菱
输入点数:16点。
输入电压及电流:DC12/24V 3/7mA。
输入应答时间:10ms。
16点/1个公共端。
正负极共用。
输出点数:16点。
输出电压:DC24V。
OFF时漏电流:0.1mA。
输出应答时间:2ms。
16点/1个公共端。
输出类型:晶体管输出(sink type)。
带浪涌吸收器。
50点端子台。
控制直流电动机所需的I/O点数晶闸管直流电动机调速系统是直流凋速的主要形式,
它采用晶闸管整流装置对直流电动机供电。
用PLC控制的直流传动系统中,PLC的输入除考虑主令信号外,
还需考虑合闸信号、传动装置综合故障信号、抱闸信号和风机故障信号等。
PLC的输出主要考虑速度指令信号正向1~3级、反向1~3级、允许合闸信号和抱闸打开信号等。
一般情况下,一个用PLC控制的可逆直流传动系统大约需12个输入点和8个输出点,
一个不可逆的直流传动系统需9个输入点和6个输出点。
三菱PLC是三菱电机在大连生产的主力产品。
它采用一类可编程的存储器,用于其内部存储程序,
执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令,
并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
控制电磁阀所需的I/O点数由电磁阀的动作原理可知,
一个单线圈电磁阀用PLC控制时需2个输入及1个输出,
一个双线圈电磁阀需3个输入及2个输出,
一个按钮需一个输入;一个光敏开关需4个或2个输入,
一个信号灯需1个输出,波段开关,
有几个波段就需几个输入,
一般情况、各种位置开关都需占用2个输入点。
