CJ1W-NC213 模块发脉冲时，脉冲指示灯亮，但实际I/O 口无脉冲输出
367**@**com 2022/2/23 17:10:30 发布
CJ1W-NC*13 模块发脉冲时，脉冲指示灯亮，但实际I/O 口无脉冲输出
回复人：
154**@**com 2022/2/23 17:24:23
1. 故障现象：CJ1W-NC*13 模块输出脉冲时，脉冲指示灯亮，但实际I/O 口无脉冲输出，控制的伺服系统不运行。

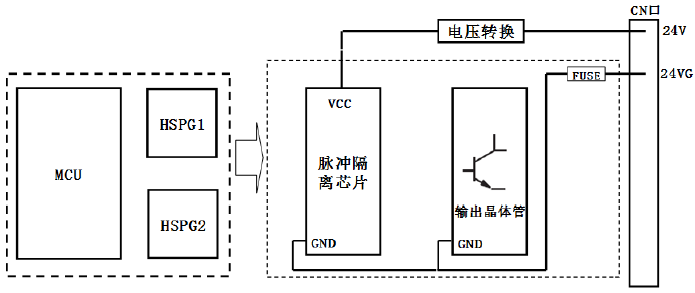

2. 故障原因：参考以下示意图：
（1）CN 口接入的控制电源过大，导致输出回路晶体管击穿损坏。
（2）CN 口接入的控制电源有浪涌冲击或是剧烈波动，导致电压转换回路损坏。
（3）现场干扰信号或是浪涌信号从地线窜入，导致控制电源输入保险丝熔断，芯片无法工作。
3. 注意事项：
（1）保证控制电源在规定范围内，对于CJ1W-NC113/NC213 使用24V±10％直流作为输出电源，CJ1W-NC413 使用24V±5％直流作为输出电源，且保证其稳定性。
（2）大电流动力线与控制线分开布线。
（3）控制电缆使用可靠屏蔽线，并可靠接地。
（4）I/O 接口电缆制作时保证各引脚可靠连接。
（5）不要与其他输入输出共用24V 或5V 脉冲输出电源。
