CJ1W-NC233 模块输出脉冲时，脉冲指示灯亮，但实际I/O 口无脉冲输出

CJ1W-NC*33 模块输出脉冲时，脉冲指示灯亮，但实际I/O 口无脉冲输出

1. 故障现象：CJ1W-NC*33 模块输出脉冲时，脉冲指示灯亮，但实际I/O 口无脉冲输出，控制的伺服系统不运行。

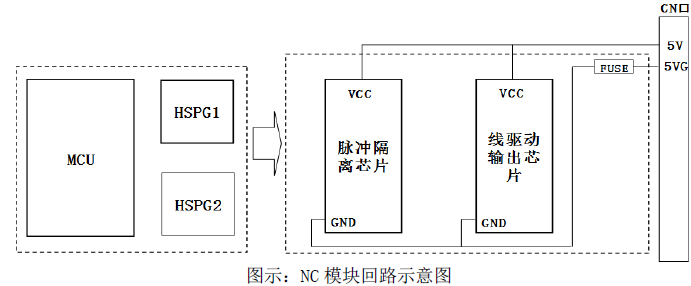

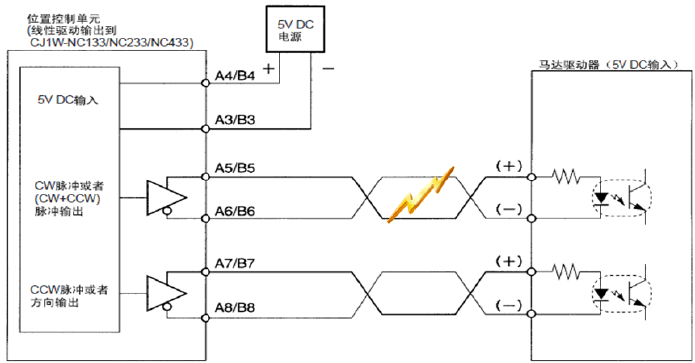

2. 故障原因：参考如下示意图：

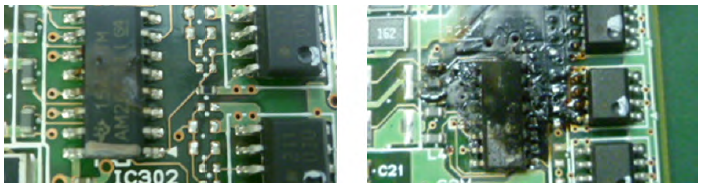

（1）CN 口接入的控制电源过大，超过脉冲隔离芯片和线驱动输出芯片的工作电压范围，导致芯片烧毁，甚至烧毁基板，此种情况为两轴都无脉冲输出，如图所示：





（2）现场干扰信号或是浪涌信号从地线窜入，导致控制电源输入保险丝熔断，芯片无法工作。



（3）由于接线不良，线驱动脉冲输出端短路，造成线驱动器输出芯片单路损坏。





3. 注意事项：



（1）保证控制电源在规定范围内，使用5V±5％直流作为输出电源，保证其稳定性。



（2）大电流动力线与控制线分开布线。



（3）控制电缆使用可靠屏蔽线，并可靠接地。



（4）I/O 接口电缆制作时保证各引脚可靠连接。



（5）不要与其他输入输出共用24V 或5V 脉冲输出电源。
